Bobine pour lover le métal fendant des lignes pour l'acier au carbone, acier inoxydable, aluminium, feuille d'en cuivre

Bobine pour lover le métal fendant des lignes pour l'acier au carbone, acier inoxydable, aluminium, feuille d'en cuivre

Un métal fendant la ligne a coupé un grand rouleau de métal en petits pains plus étroits multiples. Le processus de fabrication continu est très précis. les petits pains en métal peuvent être acier au carbone, acier inoxydable, en aluminium. le cuivre, le nickel etc., la fente dans les longueurs et les largeurs sont vers la fin application spécifique.

Quand des passages coilmaterial en métal par la machine, la bobine en acier est longitudinalement fendus par les lames circulaires extrêmement pointues, le nombre de lames circulaires sont décidés par le nombre de fente, les positions fendues sont décidés par les largeurs de la fente.

La machine de fente en métal se compose de trois parties-decoiler, découpeuses et bobiniers principaux. Pour assurer la qualité de processus optimisée, chaque élément doit être avec précision aligné pendant l'installation.

La tôle d'acier est les feuillards les plus très utilisés, la plupart de tôle d'acier est acier au carbone, la feuille d'acier inoxydable devient populaire et la tôle d'acier spéciale devient fortement attention sur le marché de l'acier. Chaque genre de matériel a son propre caractère unique, la force est différente et ainsi la capacité de slittingline, fendant des couteaux, fendant la force sont différente. Prenez la feuille laminée à chaud d'acier au carbone par exemple.

Les bobines laminées à chaud d'acier au carbone d'heure sont une gamme plus épaisse des tôles d'acier faites à partir du laminoir à chaud. La bobine en acier laminée à froid est des feuilles de diluant faites à partir du laminage à froid, la gamme d'épaisseur habituellement en-dessous de 2mm, le minimum autour de 0.2mm, la fente du processus est haute précision à grande vitesse et ainsi productif. Le GI et les feuilles colorées sont habituellement base et fente de tôle d'acier de CR sur la même machine de fente.

Nous donnons de diverses options de configuration pour que les clients choisissent, le client dit leur plan de production

• Diemensions entrants de bobine de mère
• le bébé fini love des spécifications
• Production annuelle
• Précisions de fente

alors nous calculons la vitesse de fente, fendant la précision et l'automation. Chaque ligne de fente est adaptée aux besoins du client, ainsi le plus approprié au client.

.

Composition et paramètres :

1)Bobine préparant la selle, charge 20T

2)Uncoiler simple de mandrin (mandrin de 508mm, avec le rouleau de presse 7.5KW)

3)dispositif de redressage et de déblayement tête de bobine (hydraulique)

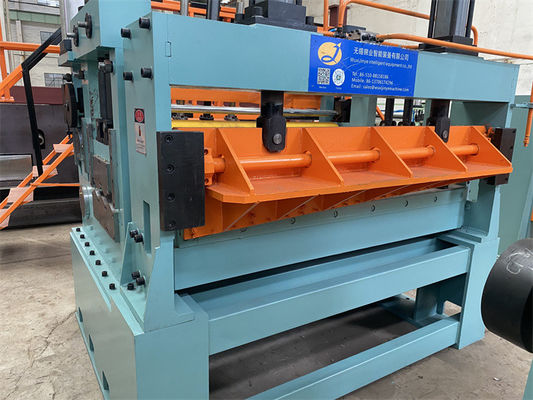

4)doubles petits pains de pincement et niveleur de 5 rouleaux et cisaillement principal de bobine (C.A. 30KW, petits pains de 160mm)

5)Accumulateur 1 (3m longtemps, 3m profonds, 2.0m de mine larges)

6)Guide latéral avant découpeuse (gamme réglable de 300-1600mm)

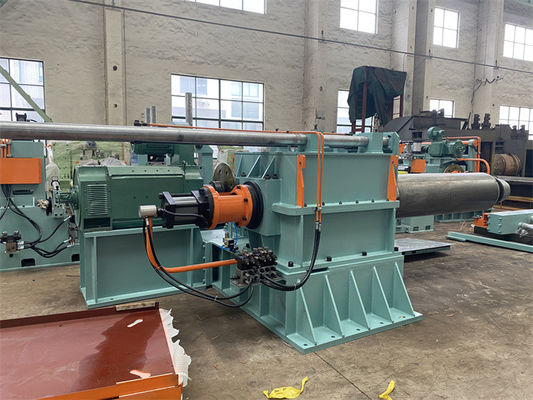

7)Découpeuse (le double dirige l'échange rapide est facultatif), axe de 220mm, C.C 110KW

8)fréquence 4KW variable de dévideur de chute de bord (situé au-dessous de la table de transmission)

9) accumulateur 2 (3m longtemps, 5m profonds, 1.6m de mine larges)

10)pré-séparateur et tendeur, rouleau de déflecteur (tension de feutre de laine)

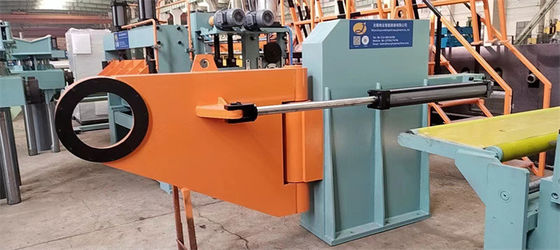

11)Recoiler avec le mandrin sans couture de la parenthèse 508mm de presse de séparateur

12)Bobine déchargeant la voiture, charge 20T

13)Circuit hydraulique, système pneumatique (pompe à piston 7.5KW variable)

14)Système de contrôle électrique

Processus de disposition :

Bobine préparant la selle, voiture de chargement de bobine, mandrin simple Uncoiler avec l'éplucheuse de rouleau de presse, de tête de bobine, le conducteur de pincement et le Pré-niveleur de 5 rouleaux, la boucle 1 de cisaillement, de mine, le guide latéral, le bobinier de découpeuse, de chute, la boucle 2 de mine, le tendeur et le pré-séparateur, le cisaillement de courrier et le rouleau de déflecteur, recoiler avec le séparateur overarm, bobine déchargeant la voiture, (tourniquet)

Paramètres :

Configuration :
