Coupe en acier de mesure de bobine de noir en acier lourd d'heure à la ligne machine de longueur

Coupe en acier noire d'heure de bobine en acier lourde de mesure à la ligne machine (5-20 x 2200) de longueur

Coupe résistante de mesure de bobine d'heure du besoin en acier en acier lourd de noir à la ligne de longueur :

1. Acier noir chaud : Q235, Q345, Q355, st37 -52, limite conventionnelle d'élasticité de force de tôle d'acier ≤350Mpa strength≤550Mpa de tension

2. Spécifications lourdes de plat de mesure : épaisseur de 5-20mm, largeur de 1000-2200mm, longueur de coupe 2 -12m

3. Deux fois nivelant : pré nivelant les rouleaux 2 de diamètre de 250mm plus de 3 petits pains et nivelant la machine 4 plus de 5 petits pains 4high.

4. Bobine Uncoiler : les doubles têtes, deux bases voyagent selon la largeur de feuille de bobine.

5. Ouvreur principal de bobine : cadre portail installer le rouleau de traction de tête de bobine, tête de bobine redressant le petit pain et pellant le plat, avec le bon ajustement.

6. Empilement de finition de plat : plat d'alimentation de pincement sur empiler le support, plaques de pression pour pousser le plat d'une manière ordonnée.

Composition et paramètres :

Caractères :


1.Uncoiler/Decoiler

la coupe lourde à la ligne de longueur manipulent les bobines en acier lourdes de la mesure lourde. l'uncoiler a de doubles mandrins et bases coulissantes fortes.

Chaque mandrin a trois étapes, l'ouverture et la fermeture de deux mandrins par les cylindres hydrauliques.

Mécanisme arrière de tension installé sur la base d'uncoiler, pour assurer la stabilité de déroulement.

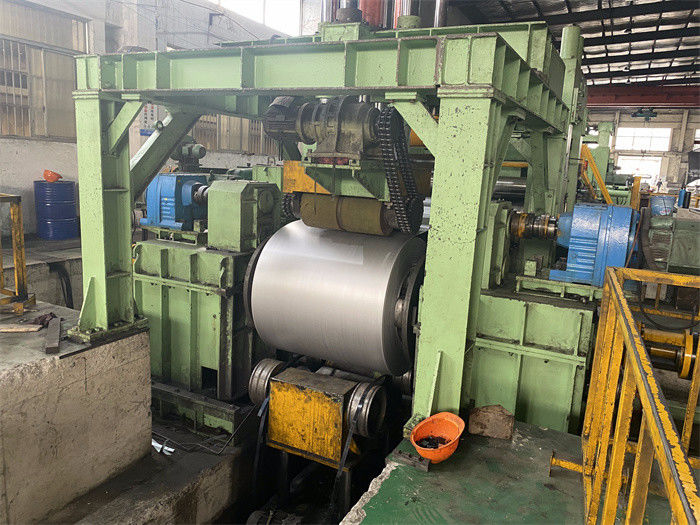

2. ouvreur principal de bobine portaile de cadre

Le cadre portail est très fort, avec le rouleau de presse de séparateur, redressant le rouleau sur le cadre.
la presse de petit pain hydraulique de séparateur sur la bobine en acier, et son angle de enfoncement est réglable

Le redressage du rouleau peut glisser en avant vers l'arrière pour dépister la tête de bande et pour la redresser.

En pellant le plat installé sur le preleveler portez l'enroulement le moment où principal redressent la tête de bobine de presse de rouleau.

3. premier pré niveleur 2+5

le rouleau est énorme et l'effort interne fort et reliefing de la bobine en acier, surface de rouleau est durci et passe au bichromate de potasse enduit

Au soulagement la contrainte de flexion de déroulement à l'état décontracté.

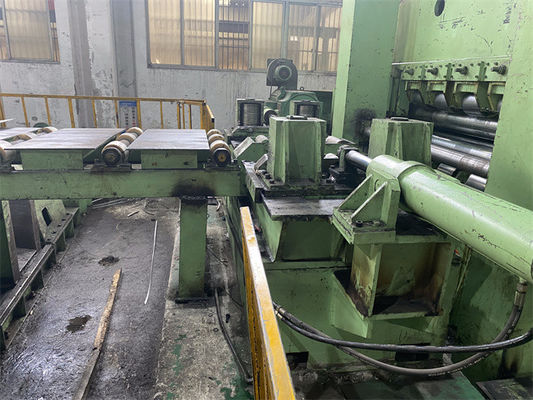

4. Niveleur résistant

le nombre de niveleur résistant sera 13pcs, 11pcs ou 9pcs, diamètre des rouleaux sera 180mm -230mm -300mm,
L'espace et l'angle des rouleaux supérieurs et des rouleaux inférieurs peuvent être ajustés.

Aucun arrêt nivelant, le niveleur travaillant sans interruption sans pressurage de la plaque d'acier tandis que la coupe synchro, ceci est bonne pour protéger la surface de plaque d'acier sans laisser la marque de rouleau

Quand le cisaillement est arrêt coupant, le niveleur est saisi et arrêté sous la mesure d'encodeur.

5. cisaillement hydraulique

Cisaillement de voie : Coupe à haute fréquence synchro et cadre fort, station hydraulique forte pour cisailler, grand moteur servo pour le fonctionnement de cheminement synchro de plaque d'acier.

Le cisaillement de basculage hydraulique est arrêt coupant sous la mesure d'encodeur.

6. empileur automatique

 La trappe de bombe empilant, reçoivent chaque feuille sur le bras de rouleau, ouvrent les deux bras pour libérer la chute de feuille vers le bas sur la table élévatrice.

  La table de petit pain livrent les feuilles empilées extérieures pour emballer.

7. Le contrôle automatique, le processus entier est sous le contrôle de PLC en mode automatique.
