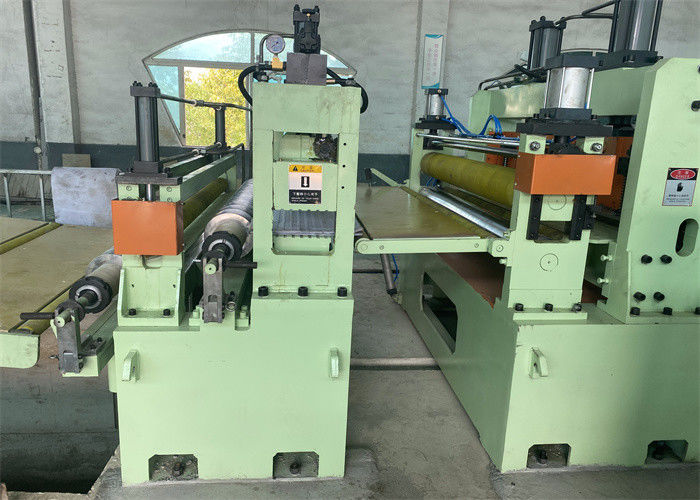

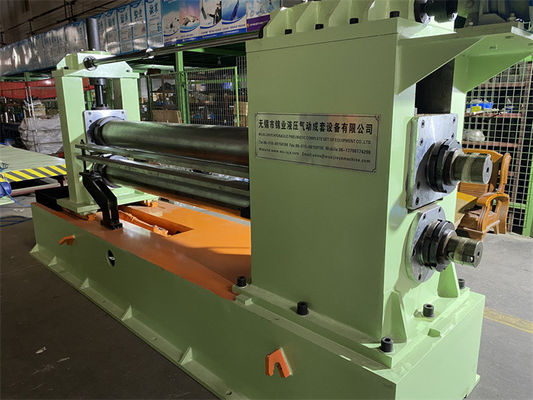

Machine à découper des feuilles de haute précision en bobine d'aluminium
La feuille d'aluminium est plus douce dans le corps et lisse dans la surface, une certaine feuille d'aluminium est dure et haute résistance à la traction,La coupe de la tôle de bobine d'aluminium doit donc être de haute précision, les outils de coupe pour la tôle d'aluminium sont uniques, la vitesse de coupe est élevée lorsque l'échelle de la tôle d'aluminium est petite.
les feuilles d'aluminium peuvent être en aluminium pur ou en alliage d'aluminium, le plus souvent des feuilles d'aluminium des séries 1xxx, 3xxx, 5xxx, 7xxx
Caractéristiques de la feuille d'aluminium:
- il a une bonne plasticité, facile à traiter
- La feuille d'aluminium est légère, sa densité est de 2,7 g/cm3, environ un tiers de la feuille d'acier
- La résistance de la tôle d'aluminium peut être améliorée par laminage à froid et recuit.
- La feuille d'aluminium a une surface de protection solide Al2O3, est anti-corrosion.
- La feuille d'aluminium est plus douce dans le corps et lisse dans la surface, doit être bien traitée.
| catégorie |
la pureté |
de qualité |
utilisation |
propriétés |
| Série 1xxx |
Al 99% |
1050, 1060,1100 |
fréquent |
|
| 2xxx |
Cu (3 à 5%) |
Les caractéristiques suivantes sont utilisées: |
l'aviation |
|
| 3xxx |
Mn (1,0-1,5%) |
3003,3004,3005,3A02, 3A21 |
fréquent |
|
| 5xxx |
Mg ((3-5%) |
5052.5005.5083.6754. 5A05 |
secteur de l'aviation |
faible densité,
une résistance à la traction élevée,
allongement élevé
|
| 7xxx |
Zn |
7075 |
matériaux d'aviation |
haute dureté et résistance sans contrainte |
Composition et paramètres:
| Je ne veux pas. |
Composition |
Paramètre |
| 1 |
Voiture à bobine d'alimentation |
8T |
| 2 |
Décapsuleur à double mandrin |
Φ508 mm, charge de 8 T |
| 3 |
Réglageur à pinces et à cinq rouleaux |
Φ160 mm, 30 kW |
| 4 |
Cisaillement hydraulique |
3 x 1600 |
| 5 |
La boucle du puits1 |
longueur de 3000 mm |
| 6 |
Guide latéral et rouleau de pression |
Largeur de 300 à 1600 mm |
| 7 |
machine à découper |
Φ220 mm, 22 kW |
| 8 |
Le rouleau de déchets de bord et les bandes de queue |
3 kW x 2 |
| 9 |
Accumulateur à puits |
longueur de 3000 mm |
| 10 |
Pré-séparateur, tensionneur, rouleau de balancement |
Deux fois séparé, tension de fil de laine, tension de ceinture |
| 11 |
Unité d'enroulement (avec disque de séparation, poussoir) |
Φ508 mm, 55 kW, 10 T |
| 12 |
Des bobines déchargent le chariot |
8T |
| 13 |
Système hydraulique |
Ventilateurs Rexroth, pompe Yuken |
| 14 |
Système de commande électrique |
Parker DC drive, PLC Siemens et écran tactile |
Paramètres généraux:
1)Matériau: ((AA3105,1100,8011) bobines en aluminium
2)Épaisseur de la bobine:0.3 ∼3.0 mm
largeur de bobine: 300 ∼ 1600 mm
3)Diamètre intérieur de la bobine: Φ508 mm
4)Diamètre extérieur de la bobine: Φ1800 mm
5)Poids de la bobine: 8000 kg maximum
6) Largeur des produits finis: 20 à 500 mm
7) largeur minimale de fente: largeur normale de fente supérieure à 30 mm.
8) Vitesse de découpage:maximum 120 m/min
9)Nombre de bandes:max 10 bandes d'une épaisseur de 3 mm,
une largeur maximale de 30 bandes de 0,3 mm à 1,0 mm,
un maximum de 20 bandes dans le reste de l'épaisseur,
10) Surface occupée: 8mX25m
11) moteur de découpage: 22 kW CA,
moteur de défilement: 11 kW CA
moteur de nivellement: 15 kW CA
Moteur de remontage: 55 kW
