Machine froide s'inversante automatique de moulin de haute précision pour des bandes en métal

Machine réversible automatique de laminoir à froid de haute précision pour des bandes en métal

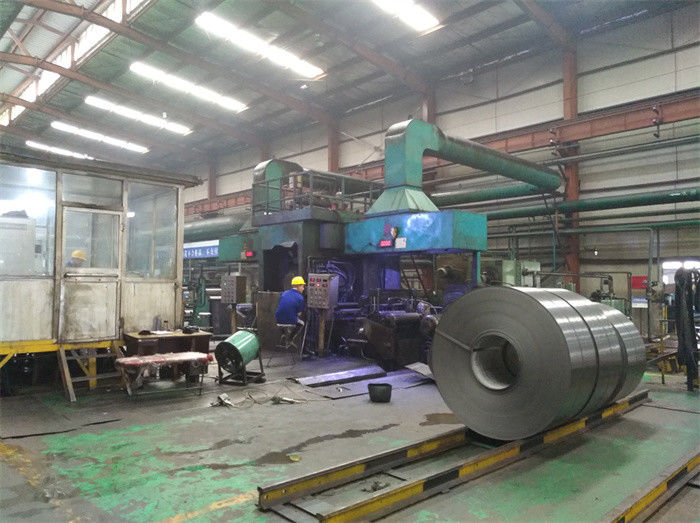

Le laminoir à froid réversible automatique est différent du laminoir continu tandem, la bande en métal en avant ou renverser la course par le laminoir pour réduire l'épaisseur de bande par le nombre de passages de roulement, en avant et en arrière les passages peuvent être jusqu'à 5 ou 6 jusqu'à l'épaisseur en métal atteint jusqu'à la mesure de finition.

Le laminoir à froid réversible convient à

• 1) roulement mince de bande en métal de haute précision
• 2) La production annuelle du produit métallique Cold-rolled n'est pas fortement exigée.

Caractéristiques de laminoir réversible :

1. Les matériaux de bande de bobine en métal peuvent être acier au carbone, acier inoxydable, cuivre, bronze, aluminium, nickel, alliage d'argent et titanique, etc.
2. Le laminoir réversible peut être 2 hauts, 4 hauts, 6 hautes, 8 hauts, 12 hautes, 18hi, 20 hauts
3. Le laminage à froid réversible exige en avant et en arrière le roulement dans stable, uniforme et le statut précis, le precison de fabrication du laminoir doit être bon.
4. L'épaisseur réduisant le contrôle du moulin réversible peut être vis de mécanicien en baisse ou vis hydraulique de CAG vers le bas, requis par application, vitesse et précision de métal laminé à froid
5. Deux pots tournants reposent chaque côté du laminoir réversible tout en réduisant l'épaisseur de la bande de bobine en métal, pour fournir la bande de enroulement en métal de tension et de vent.
6. Le moteur d'entraînement du moulin réversible tournent le FWD ou le tour, automatiquement commandé par le contrôleur de moteur et le PLC

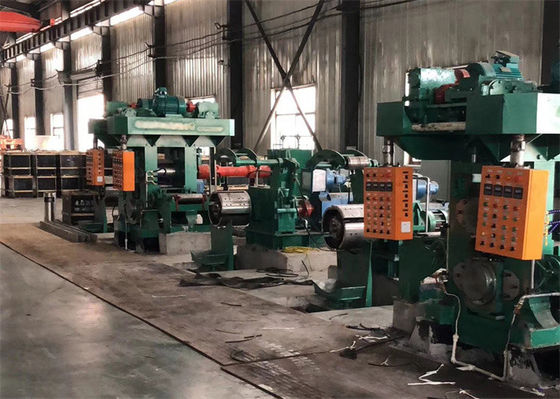

700 laminoir à froid réversible de quatre rouleaux (4 hauts).

Procédé de travail :
10T Uncoiler, conducteur de pincement et redresseur de 5 rouleaux, 1er Recoiler, 4 salut moulins réversibles, 2ème Recoiler.


Configuration :

Configuration

 1. Des moteurs de C.C sont commandés par le conducteur numérique de C.C de la série 6RA80, la ligne entière est commandés par le PLC de Siemens.

2. La vis mécanique enfoncent du laminoir

3. L'ajustement de déviation de enfoncent

4. Protection de sécurité telle que la protection de surcharge, arrêt d'urgence dans le système de contrôle électrique.

 5. arrangement de enroulement automatique de tension et contrôle de tension constant automatique.

6. Rouleaux de travail d'entraînement, joints universels comme accouplement

7. La lubrification sèche de graisse pour soutenir des sièges des rouleaux, enfoncent et les joints universels

8. Le contrôle automatique de PLC pour le processus entier comme lient des alarmes de roulement de processus et de défaut.

9. Le laminoir a des fonctions : préréglémentation des paramètres de processus de roulement, de l'inspection, de l'affichage et de l'alarme des paramètres de traitement et des paramètres critiques de machine.

  les recoilers 10.Two et le moulin 4hi réalisent le roulement réversible
