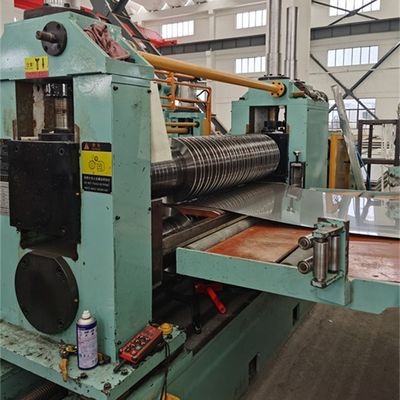

Ligne de découpe de bobine d'acier pour tôle de CR laminée à froid(0,2-3 x 1250)
Définition
La ligne de découpe des bobines d'acier est un équipement hautement plastique utilisé pour couper et renouveler les gros matériaux de bobines d'acier importés ou produits dans le pays en bobines d'acier plus étroites et de même longueur.D' une manière générale, ce procédé consiste en l'alimentation automatique, la coupe de bobine d'acier nécessaire, le mouvement du porte-bobine, enrouler et couper le portique.d'une épaisseur n'excédant pas 50 mm,, tels que l'acier au carbone laminé à froid, l'acier inoxydable, la tôle d'acier revêtue de couleur, la tôle d'aluminium, etc.
Selon les différentes procédures d'exploitation, il existe trois types différents de lignes de production de découpe de bobines d'acier: manuelle, semi-automatique et entièrement automatique.Les équipements semi-automatiques et entièrement automatiques sont équipés de contrôleurs programmables., qui peut compléter automatiquement l'ensemble du processus de coupe et surveiller divers paramètres de fonctionnement en temps réel, améliorant ainsi l'efficacité de la production et la qualité du produit.
Comparées aux équipements de coupe manuels, les lignes de production de coupe de bobines d'acier avec une automatisation plus élevée présentent des avantages tels qu'une efficacité de travail élevée, un fonctionnement simple, une grande précision,et une qualité de produit fiablePar conséquent, il est largement utilisé dans les lignes de production de traitement à froid de l'acier en coil dans des industries telles que les tuyaux en acier, les bâtiments, l'énergie solaire, l'électricité, les meubles, les automobiles, l'électronique, etc.
Les tôles d'acier au carbone sont les tôles métalliques les plus courantes, la plupart des tôles d'acier au carbone sont des tôles à faible teneur en carbone (acier doux), les tôles d'acier à carbone moyen et élevé sont des tôles d'acier à haute traction de haute qualité,les bobines d'acier au carbone HR laminées à chaud sont plus épaisses que les tôles d'acier avant le processus de laminage à froid,
La bobine en acier laminé à froid est constituée de feuilles minces après laminage à froid, l'épaisseur est généralement inférieure à 2 mm, l'épaisseur minimale peut être d'environ 0,2 mm, elle nécessite une découpe haute précision à grande vitesse.Nous voyons souvent CRNous donnons différentes options de configuration des lignes de découpe pour les clients à choisir, qui a besoin de client en disant leur plan de production,puis nous calculons la vitesse de coupeChaque ligne de découpe est personnalisée, ce qui le rend le plus adapté au client.
Composition et paramètres:
1)Selle de préparation de bobine, charge de 20 T
2) Décoiler à mandrin unique (508 mm à mandrin, avec rouleau de presse de 7,5 kW)
3)Appareil de redressement et de pelletage de la tête de bobine
4) rouleaux à double pinceau et réglage à 5 rouleaux et cisaillement de la tête de bobine (30 kW AC)
5)Accumulateur 1 (3m de long, 3m de profondeur, 1,6m de large)
6)Guide latéral avant la tranchante (300-1300 mm de portée réglable)
7)Slitter ((double tête de changement rapide est facultatif), 220 mm d'arbre, 110KW DC
8) rouleaux de déchets de bord (situés sous la table de transmission) 4KW fréquence variable
9) accumulateur de puits 2 (3 m de long, 4 m de profondeur, 1,6 m de large)
10) pré-séparateur et tensionneur, rouleau déflecteur
11)Récoiler avec support de presse séparateur 508mm mandrin sans couture
12)Coule de déchargement, charge de 20 T
13)Système hydraulique, pompe pneumatique de 7,5 kW
14)Système de commande électrique
Processus de mise en page:
Sillons de préparation de bobine, Voiture de chargement de bobine, Uncouler à mandrin unique avec rouleau de presse, pellicule de tête de bobine, fournisseur de pinceau et pré-nivelleur de 5 rouleaux, ciseaux, boucle de puits 1, guide latéral, trancheuse, enrouleur de déchets,La boucle de la fosse 2, Tensionnaire et pré-séparateur, rouleau de cisaillement et de déflecteur, recoiler avec séparateur de bras supérieur, roue de décharge de bobine, (tournevis)
Paramètres:
| Ligne de coupure 0,2-3 x 1250 120 mpm |
Paramètres |
| Des bobines d'acier à venir |
ID508mm, 610mm, OD1800mm, poids de la bobine est de 20 T |
| D'une épaisseur n'excédant pas 1 mm |
ID508mm, OD1800mm, poids de la bobine 20T maximum |
| Largeur de la bobine mère |
300 à 1250 mm |
| Largesses de bobines pour bébés |
50 mm à 1250 mm |
| Nombre de découpes |
1 mm x 30 fentes; 3 mm x 12 fentes |
| Moteurs principaux |
Slitter 110KW + recouleur 132KW |
| Couteau à trancher |
L'indicateur d'échantillonnage doit être identifié comme étant identique à l'indicateur d'échantillonnage. |
| Tête de la roue de remontage |
Tête de 508 mm |
| Optionnel |
Parties à moteur à combustion |
| Vitesse de découpage |
0 à 120 mpm réglable |
| Configuration |
Siemens PLC, Parker Drive, les soupapes de vitory |
| Précision de coupe |
Largeur de fente ±0,10 mm; Camber ±0,1 mm/m; bur 5% de l'épaisseur; bosse de recul <0,5 mm |
La configuration:
| Partie |
Matériel, traitement, marque |
| à l'axe, aux rouleaux |
40Cr,HB250-275, résistance à la corrosion de surface 55-58 |
| Arbre à tranchants |
42CrMo forgeage, HB280-300, surface MF HRC50-55, revêtement en chrome dur, polissage de surface |
| Cadre, base |
Q235-A,Q345Soudure de plaques d'acier, traitement par recuit |
| Corps de la boîte de vitesses |
Q345 soudage des plaques, traitement thermique, sablage, peinture de base |
| Les engrenages: |
Acier à forger 40Cr, HB240-255, dents à face durcie, dents broyées |
| Pour les appareils de traitement des déchets: |
45# acier moulé, trempage, revêtement et polissage au chrome dur |
| Pompes hydrauliques |
Pompes à piston variable Yuken |
| PLC |
Pour les véhicules à moteur |
| Le roulement |
HRB, ZWZ, SKF |
| Parties pneumatiques |
Attaque aérienne, SMC. |
