Moulin à laminage à froid réversible à haute vitesse AGC Économie d'électricité pour bobine en acier inoxydable 201 304

Moulin à laminage à froid réversible à haute vitesse AGC Économie d'électricité pour bobine en acier inoxydable 201, 304

Maintenant, il est temps de faible marge de laminage de bande d'acier à haute efficacité, une usine de laminage à froid compétitive doit être en mesure de fabriquer des bandes d'acier laminées à froid de haute qualité à moindre coût,cela nécessite une lamine à haute vitesse stable, économiser de l'énergie, économiser des rouleaux, économiser des roulements, et cela signifie qu'un plus grand profit peut être obtenu.

Économie d'énergie Productivité élevée Le laminage à froid réversible est compétitif dans les usines de laminage à froid, pour les raisons suivantes:

1. Rapports de réduction à double vitesse: plus de couple et de tension pour une feuille plus épaisse à une vitesse de laminage plus faible, moins de couple et de tension pour une feuille mince à haute vitesse, de cette façon,Les moteurs d'entraînement peuvent être beaucoup plus petits et la consommation d'énergie diminue beaucoup.
2. L'investissement de l'usine augmente dans les boîtes de vitesses réductrices, mais l'économie d'énergie et le transformateur beaucoup plus petit compensent largement les coûts et les avantages sur le long terme.
3. Le moulin en marche est plus stable et durable, car la charge sur le moulin est toujours au point le plus approprié.
4. Si les moteurs AC peuvent être utilisés, l'économie d'énergie peut être inférieure de 10% à celle des moteurs CC.
5. Notre moulin à froid économe en énergie à haute productivité a été testé dans les usines de nos clients, avec beaucoup de succès et de popularité.

Prenons l'exemple du laminage à froid réversible 850 4Hi pour le réducteur de tôles en acier inoxydable:

Processus de laminage:

Découler hydraulique →carrosserie de chargement de bobine→recouler à mandrille solide→4hi laminoir à roulement ((incluant les plaques de pressage d'entrée et de sortie) --recouler à mandrille solide ((contrôle électrique, système AGC, hydraulique,système d'huile mince)

Configuration

1. Le système AGC hydraulique est contrôlé par un ordinateur en deux étapes. Il a non seulement les fonctions d'écart de roulement constant, de force de roulement constante, de pré-contrôle/surveillance de l'épaisseur, mais a également un AGC de tension.
2. Le laminage principal et les bobines gauche et droite sont entraînés par un ensemble complet de moteurs à courant continu Siemens à commande électronique.
3. Le laminoir est équipé d'un système hydraulique de pression, d'un système hydraulique de régulation du pompage, d'un système de régulation de la poussée latérale, d'un rouleau de flexion positif et négatif de rouleau intermédiaire,Système de lubrification des procédés et système de lubrification des équipements
4. Les bobines gauche et droite adoptent un tambour solide à grande tension, un contrôle numérique de la tension
5. Le blocage du processus de production et l'alarme de défaillance de l'unité sont contrôlés par un contrôleur logique programmable (PLC) pour réaliser l'automatisation du processus de production.
6. Le laminoir a une pression hydraulique complète. Il possède les fonctions de contrôle de contrôle de débit en seconde course, contrôle de réglage de déviation, contrôle automatique de préchargement, précontrôle d'épaisseur AGC,surveillance de l'épaisseur AGC, contrôle de compensation de tension/vitesse AGC, contrôle de compensation de l'accélération et de la décélération AGC, contrôle de compensation de l'excentricité du roulement et base de données du processus de roulement, affichage des données et contrôle de fonctionnement,fonction de suivi de la qualité du produit, enregistrement automatique des données de roulement à grande vitesse, génération automatique de rapports, alarme et enregistrement des défaillances.
7. Système de détection, d'affichage et d'alarme de défaillance des paramètres de processus et des paramètres clés des équipements
8. Le système de refroidissement par émulsion et le système de filtration de précision sont utilisés pour la lubrification des procédés.
9. Les systèmes de protection de la sécurité tels que la protection contre la surcharge, la protection contre la rupture des bandes et le stationnement d'urgence sont installés dans les laminoirs.
10. Les engrenages à os de hareng à face dure (precision de grade 5) sont utilisés pour les bobines gauche et droite et les machines principales.TIMKEN est utilisé pour les roulements d'arbre à grande vitesse et Harbin/Wafangdian/Luoyang Bearing Factory est utilisé pour les roulements d'arbre à basse vitesse.
11. L'unité adopte un contrôle informatique en deux étapes pour réaliser le contrôle du processus de production de l'unité.Paramètres de processus en temps réel et détection des clés, affichage et alarme
12. Réglage rapide de l'élévation de la ligne de roulement par couine et pas inclinés
13. Changement rapide de rouleau de rouleau de travail rouleau intermédiaire (environ 8 minutes)
14. L'unité adopte le vélocimètre laser importé pour réaliser le second contrôle du débit et améliorer le taux de produit fini, tout en conservant le codeur pour mesurer la vitesse
15. La tension de l'unité est mesurée directement par un tensiomètre importé, un contrôle en boucle fermée et un affichage numérique
16. Les principaux composants du système AGC à haute pression, du système de roulement de flexion et du système de roulement latéral adoptent des produits importés;les composants du système hydraulique basse pression adoptent des produits bien connus produits par la technologie importée nationale.
17. L'épaisseur de l'unité est mesurée par une jauge d'épaisseur à rayons X fabriquée en Chine, le codeur est P+F d'Allemagne et l'interrupteur de proximité est fabriqué par SICK d'Allemagne.
18. Le rouleau de travail est positionné radialement par le support de rouleau latéral, ce qui améliore la rigidité et empêche la flexion latérale.qui est pratique pour le remplacement en ligne du rouleau du produit fini et répond aux exigences du laminage en acier inoxydable.
19. Lubrification huile-air pour les roulements à rouleaux

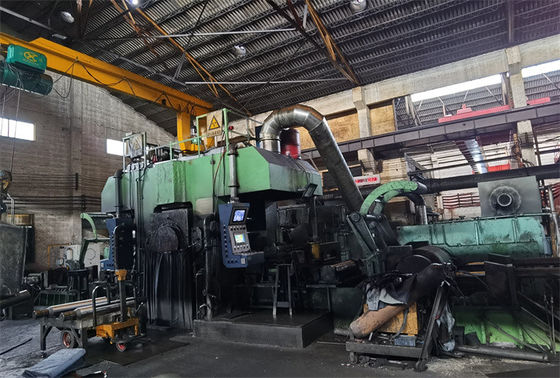

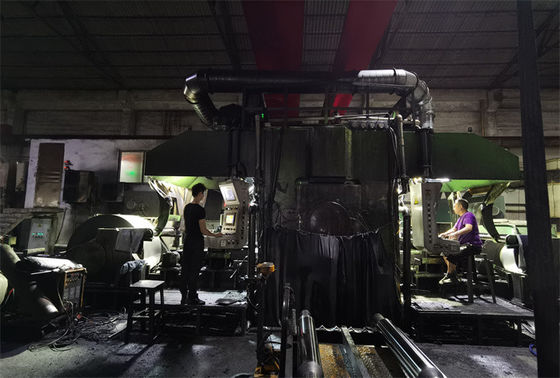

850 4Hi High Hydraulic AGC Reverse Cold Rolling Mill, qui est équipé d'un moulin à laminage à froid.
