La découpeuse Recoiler de tôle usine pour la précision fendant la ligne

La découpeuse Recoiler de tôle usine pour la précision fendant la ligne

La ligne de fente en acier de précision inclut la machine d'uncoiler, la machine de découpeuse, le tendeur et la machine de recoiler, etc….

• Machine d'Uncoiler : charge en acier de bobine d'ours et dérouler la bande en acier pour la fente.

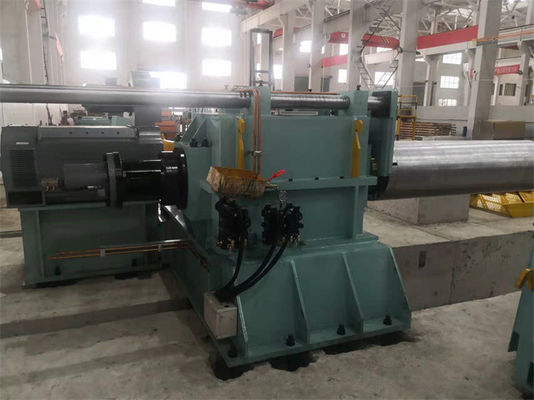

• Machine de découpeuse : les doubles axes d'utiliser les couteaux circulaires pour fendre la bande en acier longitudinalement, le moteur et la commande de boîte de vitesse les deux axes par les joints universels, enfoncent de l'axe supérieur est ajustés par le moteur et l'engrenage à vis sans fin et la tige. La précision de la découpeuse est très importante, les deux axes doit être parallèle, les couteaux et les entretoises doivent être bonne précision

Les outils de découpeuse incluent les couteaux circulaires, les entretoises en acier entre les couteaux et les coussins pour guider les bandes fendues partant droit de la découpeuse.

Des couteaux circulaires que les matériaux diffèrent au matériel de la bande en métal pour fendre, les entretoises en acier sont faits de CK45 dans différentes épaisseurs, les coussins peuvent être les barres en bois droites ou les anneaux en caoutchouc. pour donner la fente de haute précision :  donnez du carrossage +/-0.10mm/m, bord ébarbe :  ≤0.3mm, rectitude : ≤0.8mm/m, largeurs fendues ±0.1mm.

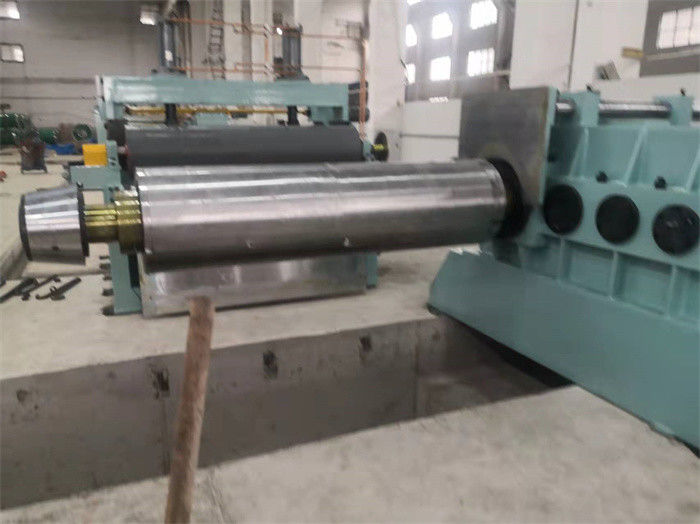

• Machine de Recoiler : le rebobinage a fendu des bandes sur le mandrin de recoiler, il inclut le séparateur de presse, le mandrin d'expansion, le moteur d'entraînement et la boîte de vitesse de transmission, bras de soutien, poussoir.

Pour l'enroulement mince de feuille, le mandrin de recul est sans couture, pour protéger les bandes en acier à l'intérieur des couches.

Les bandes en acier rebobinées sont ordonnées en couches et bords, le télescope à moins de 0.5mm

La machine de fente mince de feuille est la grande vitesse 120m/min de fente, 150m/min, 200m/min de haute précision, chaque demi-heure peut fendre une bobine, plus

le mécanisme efficace est arrangé pour raccourcir le temps d'inactivité, la période du chargement, manipulant et le déchargement est au sujet de 10minutes, chaque 8 heures peut fendre 10coils (10coils x 15T = 150T), les décalages 300T de chaque jour deux.

Caractères :

1. Bobine stockant la selle : la bobine mise prête sur la selle, voiture de bobine (chariot) peut relever de la bobine et la soulever, qui réduit le temps de travail de pont roulant et évite la bobine en acier étant endommagée si la grue mettait directement la bobine sur la voiture de bobine.
2. Voiture de chargement de bobine : l'un ou l'autre de type type de voiture de plancher ou de mine de bobine, s'assurent que le chargement efficace de bobine sur déroulent le mandrin.
3. uncoiler simple de mandrin : le mandrin hydraulique d'expansion approprié pour 508mm, et peut installer les segments supplémentaires ou la douille en caoutchouc sur de plus grandes bobines d'identification d'uncoiler. La charge sur le mandrin varie avec différentes bobines en métal de dimensions.
4. bras principal de presse de traction de bobine, éplucheuse pellant le plat : coopérez les uns avec les autres à ouvrir le coill pour se diriger et envoyer dans le conducteur de pincement.
5. Conducteur de pincement et équipement preleveling : dans le filetage envoyez la tête de bobine en avant à la découpeuse, en mode automatique, synchrone avec la découpeuse envoyant sans interruption la bande dans la boucle d'accumulateur.
6. boucle de l'accumulateur 1# premier en terre : plat de battement hydraulique comme pont pour laisser le passage mince de feuille plus de pendant le filetage de l'étape, en mode automatique, pour accumuler le voyage en acier dans le puits de boucle pour synchroniser la vitesse de alimentation et de fente de pincement, avec les yeux électriques sur des murs de mine au retour.
7. Rouleaux de presse et guide latéral : guidez à horizontalement et verticalement la bande en acier au centre de la machine de fente. Ajustez manuellement le guide latéral de la largeur en acier de bande.
8. Machine principale, machine de fente : incluez une paire des axes parallèles de couteau, d'un support mobile de découpeuse, d'un support fixe de découpeuse, de la vis en bas du mécanisme, de la commande et de la transmission commandées par le conducteur de C.C/à C.A.
9. Pot tournant de chute de bord : enroulez la chute de bord, enroulant la tension est fourni par le moteur cycloïdal par la roue de frottement.
10.  puits de boucle de l'accumulateur 2# : la même structure avec le puits de l'accumulateur 1#, pour garantir la vitesse synchrone de la fente et du recul, les bandes fendues empêtrent jamais jamais dans la boucle.
11. Unité de mesure de tension et de vitesse : la laine hydraulique a senti le type ou le type fourniture de rouleau de tension du recul, codant la ligne vitesse de mesure avant le recul.
12. Rouleau et pré-séparateur de déflecteur : avant le recul, bandes en acier distinctes dans la direction de bandes d'ordre et de guide à reculer pince de mandrin.
13. Séparation overarm et recoiler : mandrin sans couture ou ouvert de segments, pour s'assurer le bon recul, bosse de enroulement ≤0.5mm, différence ±0.10mm de bord.
14. Système de contrôle électrique : PLC de Siemens pour commander la ligne de fente fonctionnant à 200m/min.ü à grande vitesse
