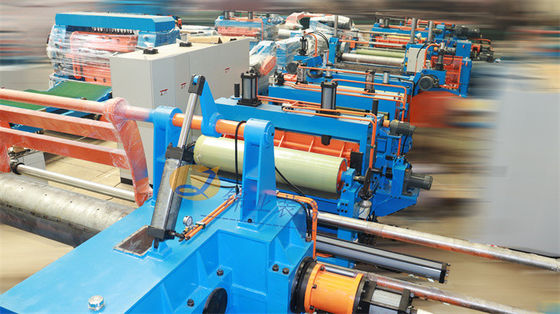

Chargement déchargeant l'acier de tôle mince de voiture de machine de fente de bobine de berceau de plancher fendant la ligne

Chargement déchargeant l'acier de tôle mince de voiture de bobine de berceau de plancher fendant la ligne

Notre bobine en acier à grande vitesse fendant la ligne particulièrement acier de tôle mince de costume fendant, s'améliore dans beaucoup de côtés et donne la bonnes stabilité et précision pendant la fente.

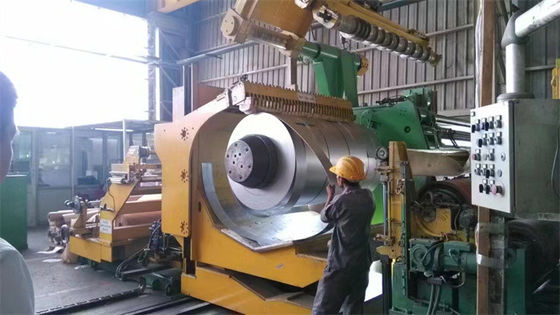

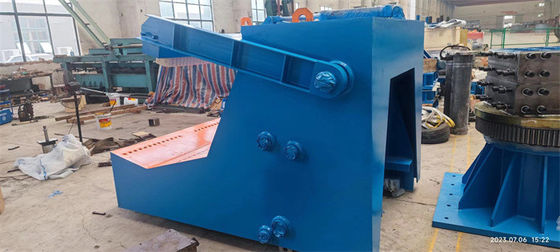

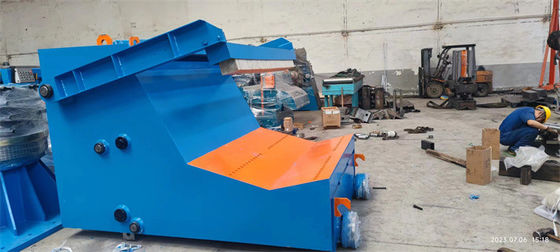

1. La voiture de chargement de bobine, déchargeant la voiture peut être type de berceau de plancher, les rails se reposent sur la terre pas comme le type voiture de mine de bobine se repose sur des rails dans le puits.
 D'ailleurs, le berceau déchargeant la voiture a le séparateur overarm pour presser les bobines fendues de bébé sans attacher emballé sur le mandrin de recoiler.
Le séparateur de presse de Recoiler sépare les bobines fendues sur le recoiler, la presse overarm de séparateur sur les bobines fendues d'un autre angle, rétrécissement de mandrin de recul, poussée hydraulique de poussoir et l'appui de berceau a fendu le bébé que les bobines sort du mandrin de recoiler et envoyer les bobines sur le bras du tourniquet avec une autre presse de bras de séparateur sur les bobines fendues, attendant attachant l'emballage et le déchargeant par le chariot élévateur ou la grue.

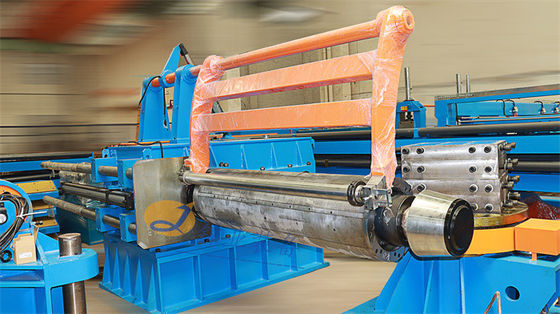

2, decoiler simple de mandrin : bouton de la presse une sur le panneau d'opérateur, centralisant pour ajuster facilement la bobine sur la ligne centrale.
le mandrin est d'entrelacer des segments de dents, bons pour la bobine mince de feuille à l'intérieur.
le rouleau 3.Pinch joue le rôle de guide de débattement tandis que le pincement alimentant, preleveler libère l'effort interne de tôle d'acier.
unité du guide 4.Side : additionnez 1 plus de 2 rouleaux, enfoncez d'une manière pneumatique le rouleau supérieur, pour guider la bande en acier du côté et de la direction d'up-down avant découpeuse.

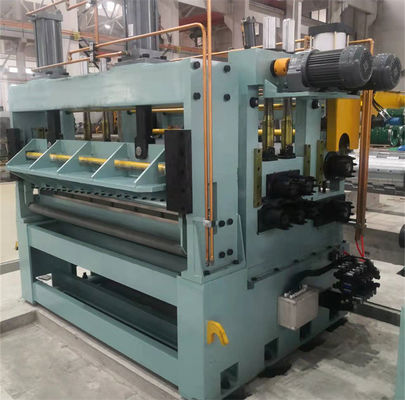

5.Slitter :

• disque d'outils de haute précision fendant des couteaux : SKD-11, HRC 60-62, tolérance d'épaisseur de couteau dans ±0.003mm.
• L'unité centrale a entouré des entretoises de disque : la même précision comme couteau en tant qu'entretoise et également comme coussin de couteau.
• les coussins en bois de plats pour guider les bandes en acier sont disponibles pour la fente mince de feuille
• la double découpeuse dirige l'échange automatique les uns avec les autres sur la base d'échange, une découpeuse travaille en ligne tandis que les travailleurs peuvent arranger des outils de couteau sur l'autre découpeuse, vérifient automatiquement le dégagement disposé de couteau.
• La tourelle tournante pour les outils changeant, deux paires d'axes en porte-à-faux, une paire pour recevoir les vieux outils, les autres paires pour installer de nouveaux outils, l'arrangement d'outils est off-line, ne tracassant pas le fonctionnement intégré.

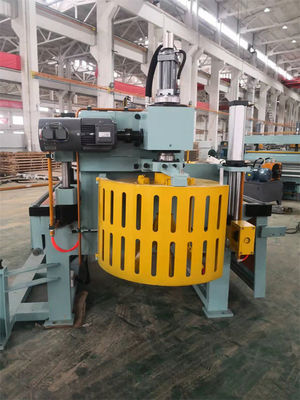

6. Bobinier de chute : enroulement vertical ou enroulement, baller de chute et couperet horizontaux, facultatifs. pour le type habituellement vertical mince à grande vitesse de feuille.
7. Pré séparation et tendeur : tous les axes de séparation sont identiques et facilement démantelé et installé.
la disposition de tension est circuit hydraulique variable de pompe à piston, deux cylindres hydrauliques sur le dessus donnent la pression d'équilibre.
8. Cisaillement de courrier et rouleau de déflecteur : le cisaillement de poteau a découpé les queues irrégulières de bandes, facilitant l'emballage sur le recoiler.
Encodeur sur la voie de rouleau de déflecteur la longueur et les expositions de fente sur l'écran tactile.

Paramètres :


Composition et paramètres :
