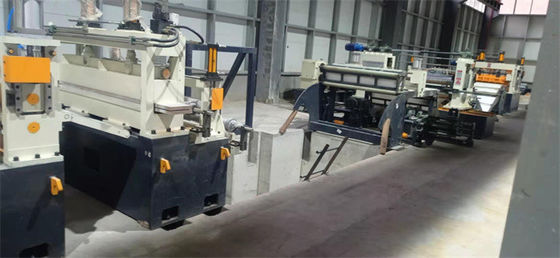

bobine 200mpm en acier à grande vitesse fendant la ligne avec la voiture de bobine de berceau de plancher

bobine 200mpm en acier à grande vitesse fendant la ligne avec la voiture de bobine de berceau de plancher

Notre bobine en acier à grande vitesse fendant la ligne s'améliore dans beaucoup de pièces, peut donner la bonnes stabilité et précision.
1. Decoiler simple de mandrin : bouton de la presse une sur le panneau d'opérateur, centralisant pour ajuster facilement la bobine sur la ligne centrale.
le mandrin est d'entrelacer des segments de dents, bons pour la bobine mince de feuille à l'intérieur.
le rouleau 2.Pinch joue le rôle de guide de débattement tandis que le pincement alimentant, preleveler libère l'effort interne de tôle d'acier.
unité du guide 3.Side : additionnez 1 plus de 2 rouleaux, enfoncez d'une manière pneumatique le rouleau supérieur, pour guider la bande en acier du côté et de la direction d'up-down avant découpeuse.
4.Slitter :

• disque d'outils de haute précision fendant des couteaux : SKD-11, HRC 60-62, tolérance d'épaisseur de couteau dans ±0.003mm.
• L'unité centrale a entouré des entretoises de disque : la même précision comme couteau en tant qu'entretoise et également comme coussin de couteau.
• les coussins en bois de plats pour guider les bandes en acier sont disponibles pour la fente mince de feuille
• la double découpeuse dirige l'échange automatique les uns avec les autres sur la base d'échange, une découpeuse travaille en ligne tandis que les travailleurs peuvent arranger des outils de couteau sur l'autre découpeuse, vérifient automatiquement le dégagement disposé de couteau.
• La tourelle tournante pour les outils changeant, deux paires d'axes en porte-à-faux, une paire pour recevoir les vieux outils, les autres paires pour installer de nouveaux outils, l'arrangement d'outils est off-line, ne tracassant pas le fonctionnement intégré.

5. Bobinier de chute : enroulement vertical ou enroulement, baller de chute et couperet horizontaux, facultatifs. pour le type habituellement vertical mince à grande vitesse de feuille.
6. Pré séparation et tendeur : tous les axes de séparation sont identiques et facilement démantelé et installé.
la disposition de tension est circuit hydraulique variable de pompe à piston, deux cylindres hydrauliques sur le dessus donnent la pression d'équilibre.
7. Cisaillement de courrier et rouleau de déflecteur : le cisaillement de poteau a découpé les queues irrégulières de bandes, facilitant l'emballage sur le recoiler.
Encodeur sur la voie de rouleau de déflecteur la longueur et les expositions de fente sur l'écran tactile.

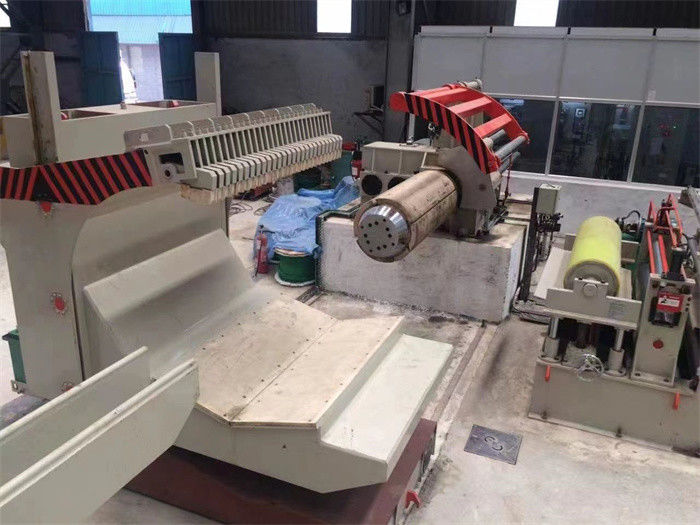

la voiture 8.Unloading peut être type de berceau de plancher, avec le bras fini de presse pour continuer des bandes séparer, les nouvelles bandes en acier que l'enroulement peut être commencé tandis que la bobine déchargeant des trajets en voiture fendait des bobines de bébé.


Paramètres :


Composition et paramètres :
