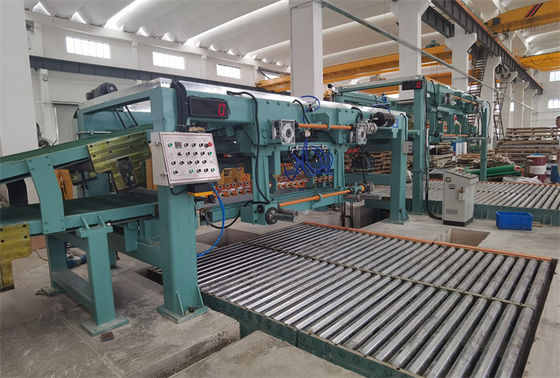

Coupe rotatoire de mouche de cisaillement à la ligne de longueur

Coupe rotatoire de mouche de cisaillement à la ligne de longueur
Basic Properties
country of origin
Wuxi, Chine
Brand Name
Jinye
PRODUCT MODEL
Mouche (0.3-3) x 1000
Trading Properties
MOQ
1set
Packing
40HC X 3
period for dispatch
120-150days
payment method
T/T

Product Details

Mettre en évidence:

le vol de 200mm a coupé à la ligne de longueur

,

Coupe volante inoxydable à la ligne de longueur

,

Coupe du vol 220KW à la ligne de longueur

Name: La mouche rotatoire de cisaillement a coupé à la ligne acier inoxydable de longueur
Sheet Material: Acier inoxydable 304, 316, alliage de zinc-nickel
Sheet Thickness: 0,3-3 mm
Sheet Width: 200-1000mm
Coil ID: 508mm, 610mm
Coil OD: 1800 mm
Coil Weight: 15T
Cutting Speed: 80pcs 1m par minute
Cutting Length: 200-3000mm
Cutting Style: Cisaillement rotatoire de mouche
Leveler: 6hi
Total Power: 220 kW
Land Area: 28m x 8m
Feeding Direction: Le client décide
Product Brief
Coupe automatique de ciseaux rotatifs à la mouche à la longueur de la ligne en acier inoxydable 0,3-3 X 1000 La machine à cisaillement rotatif à mouche, fabriquée par notre société, est une machine à haute vitesse et de haute précision, particulièrement adaptée à la découpe de tôles minces et de t...
Product Description

Coupe automatique de ciseaux rotatifs à la mouche à la longueur de la ligne en acier inoxydable 0,3-3 X 1000



La machine à cisaillement rotatif à mouche, fabriquée par notre société, est une machine à haute vitesse et de haute précision, particulièrement adaptée à la découpe de tôles minces et de tôles courtes:

  • La découpe à la mouche est adaptée à la découpe de longue longueur (milliers de mètres) de bobines de tôles minces.
  • La fréquence de coupe à la mouche peut atteindre 150 fois/min. Vitesse de ligne 80-100m/min.
  • La coupe à feuilles courtes signifie une coupe continue à haute fréquence et une productivité élevée.
  • Haute précision 6Le nivelleur, le stratificateur de film, les double-empilatrices sont des dispositifs de production de haute qualité.
  • La ligne de coupe à la mouche pour 0,3 -3,0 mm x 1000 mmW x 200 -3000 mmL.
  • Le réglage des rouleaux de nivellement est automatique par servo-pression des rouleaux de secours.

Paramètres:

Matériaux premiers et produit fini
Matières premières Acier inoxydable laminé à chaud ou à froid
Propriété mécanique Résistance à la traction σb≤800Mpa, σs≤550Mpa
Épaisseur 0.2-2.0 mm, 0.3-3.0 mm
Largeur Le nombre maximal d'émissions de CO2 est de:
Une surdose. ≤ Φ1500,1800 mm
Identification de la bobine Φ508 mm (agrandissement à Φ610 mm avec joints)
Poids maximal 10 tonnes, 15 tonnes, 20 tonnes
Longueur de la feuille 200 à 3000 mm
Tolérance à la longueur L0= 1M±0,3 mm (vitesse uniforme)
L0= 1 M±0,4 mm (accélération / décélération)
Tolérance de longueur diagonale L1= 1M±0,5 mm
Hauteur d'empilement 650 mm Max (support en bois d'une hauteur d'environ 150 mm)
Poids maximal d'empilement 5 tonnes



  Paramètres du CTL en vol
1 Vitesse linéaire 0 à 80 m/min
2 Vitesse de filtrage 0 à 15 m/min
3 Énergie 380V / 50Hz / 3PH
4 Puissance installée Environ 220 kW
5 Parcours de coupe transversale Deux couteaux volent contre la coupe
Coupe Mécanisme de coupe de voie
6 Mode de commande Contrôle AC, CNC et PLC
7 Moteur de conduite a. Moteur de décoiling: 30 kW AC b. Moteur de nivellement: 75 kW AC

c. Servo-moteur de ciseaux volants:

90 kW de courant alternatif



Composition:

  Nom de l'article Quantité utilisée
1 Station de chargement 1
2 Voiture de chargement 1
3 Décoiler 1
4 Machine de nivellement de précision (19 rouleaux) 1
5 Appareil d'alimentation par servo (y compris le dispositif de stratification) 1
6 Coupeuse à mouche rotative à grande vitesse 1
7 Transporteur à bande à trois étapes 1
8 1LeAppareil automatique pour empiler des feuilles 1
9 2etPileur automatique 1
10 Système hydraulique 1
11 Système pneumatique 1
12 Système de lubrification 1
13 Système électrique 1



Les personnages:

  1. La ligne de coupe à la longueur consiste à réaliser une certaine longueur de plaques d'acier plates en les nivelant et en les coupant à la longueur, composée d'un découler, d'un nivelleur, d'un cisaillement rotatif, d'un empilateur,autres appareils pour la fabrication de lames de poche, mesure de la longueur, revêtement par film, livraison et sortie des feuilles, etc.
  2. Le procédé de travail est le décodage, 19 rouleaux 6hi nivellement, mesure de la longueur, rotative coupe de cisaillement à la mouche, les feuilles coupées vont au premier empilage jusqu'à ce que le nombre d'empilement atteigne le nombre prédéfini,puis transférer manuellement à la deuxième pile. Alors que les feuilles vont au deuxième empileur, sortez les feuilles sur la première table de levage par table de roulement et puis le premier empileur retour à l'état de travail.une bobine d'acier peut être coupée en continu.
  3. Le processus de travail est automatique, en adoptant la commande servo PLC et HMI. sur écran tactile, peut régler la taille des feuilles, le nombre de pièces, calculer le poids des feuilles, en outre, a des fonctions: régler la vitesse d'alimentation,longueur d'alimentation définie, numéro de réglage de l'alimentation, échange entre manuel et automatique, démarrage automatique, arrêt automatique, pause, compteur zéro, bouton fwd-rwd, cisaillement vers le haut, alarme de défaillance, etc.
  4. Les rouleaux enduits de chrome, les rouleaux PU, les souffleurs, etc. jouent un rôle dans la protection de la surface de la feuille contre les dommages.
  5. Sauf pour le filetage manuel, tout est en fonctionnement automatique.

Coupe rotatoire de mouche de cisaillement à la ligne de longueurCoupe rotatoire de mouche de cisaillement à la ligne de longueur
