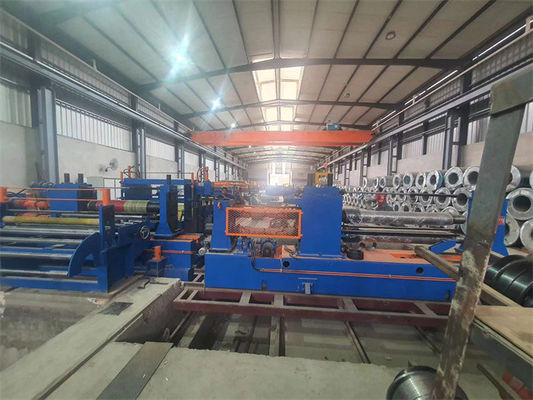

Ligne de recouvrement de coupure d'acier de bobine à bobine pour tôle d'acier au carbone CR (têtes à double tranche)
Les bobines d'acier au carbone HR laminées à chaud sont une gamme plus épaisse de tôles d'acier fabriquées à partir d'un laminage à chaud.le minimum autour de 0.2mm, le procédé de découpe est de haute précision à grande vitesse et donc productif.
Nous donnons diverses options de configuration pour les clients à choisir, le client dit leur plan de production
- Dimensions de la bobine mère entrante
- spécifications des bobines de bébé finies
- Production annuelle
- Précisions de fente
Nous calculons la vitesse de coupe, la précision de coupe et l'automatisation. Chaque ligne de coupe est personnalisée, donc la plus adaptée au client.
.
Composition et paramètres:
1)Selle de préparation de bobine, charge de 20 T
2) Décoiler à mandrin unique (508 mm à mandrin, avec rouleau de presse de 7,5 kW)
3) Dispositif de redressement et de pelletage de la tête de bobine (hydraulique)
4) rouleaux à double pinceau et à 5 rouleaux de levage et de cisaillement de la tête de bobine (30 kW AC, rouleaux de 160 mm)
5)Accumulateur de puits 1 (longueur 3 m, profondeur 3 m, largeur 2,0 m)
6)Guide latéral avant la tranchante (300-1600 mm de portée réglable)
7)Slitter ((double tête de changement rapide est facultatif), 220 mm d'arbre, 110KW DC
8) rouleaux de déchets de bord (situés sous la table de transmission) 4KW fréquence variable
9) accumulateur de puits 2 (longueur 3 m, profondeur 5 m, largeur 1,6 m)
10) pré-séparateur et tensionneur, déflecteur à rouleaux (tension en feutre de laine)
11)Récoiler avec support de presse séparateur 508mm mandrin sans couture
12)Coule de déchargement, charge de 20 T

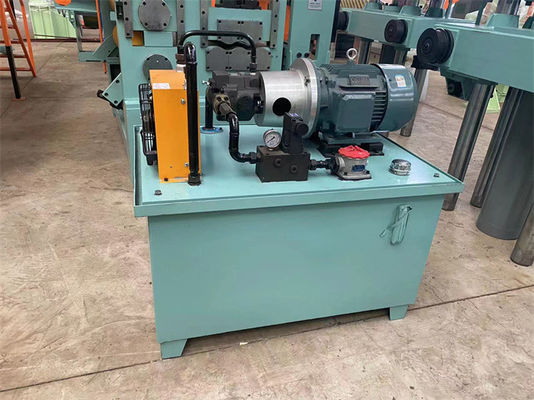

13)Système hydraulique, système pneumatique (pompes à piston variables de 7,5 kW)
14)Système de commande électrique
Processus de mise en page:
Sillons de préparation de bobine, Voiture de chargement de bobine, Uncouler à mandrin unique avec rouleau de presse, pellicule de tête de bobine, fournisseur de pinceau et pré-nivelleur de 5 rouleaux, ciseaux, boucle de puits 1, guide latéral, trancheuse, enrouleur de déchets,La boucle de la fosse 2, Tensionnaire et pré-séparateur, rouleau de cisaillement et de déflecteur, recoiler avec séparateur de bras supérieur, roue de décharge de bobine, (tournevis)
Paramètres:
| Ligne de coupure 0,3-3 x 1600 120 mpm |
Paramètres |
| Des bobines d'acier à venir |
ID508mm, 610mm, OD1800mm, poids de la bobine est de 20 T |
| D'une épaisseur n'excédant pas 1 mm |
ID508mm, OD1800mm, poids de la bobine 20T maximum |
| Largeur de la bobine mère |
300 à 1600 mm |
| Largesses de bobines pour bébés |
50 mm à 1600 mm |
| Nombre de découpes |
1 mm x 30 fentes; 3 mm x 12 fentes |
| Moteurs principaux |
Slitter 110KW + recouleur 132KW |
| Couteau à trancher |
L'indicateur d'échantillonnage doit être identifié comme étant identique à l'indicateur d'échantillonnage. |
| Tête de la roue de remontage |
Tête de 508 mm |
| Option disponible |
Les coupes doubles à échange rapide |
| Vitesse de découpage |
0 à 120 mpm réglable |
| Configuration |
Les équipements de commande de la société Siemens, Parker Drive, Rexroth Valves |
| Précision de coupe |
Largeur de fente ±0,12 mm; camber ±0,1 mm/m; bur 5% de l'épaisseur; bosse de recul <0,5 mm |
La configuration:
| Partie |
Matériel, traitement, marque |
| à l'axe, aux rouleaux |
40Cr,HB250-275, résistance à la corrosion de surface 55-58 |
| Arbre à tranchants |
42CrMo forgeage, HB280-300, surface MF HRC50-55, revêtement en chrome dur, polissage de surface |
| Cadre, base |
Q235-A,Q345Soudure de plaques d'acier, traitement par recuit |
| Corps de la boîte de vitesses |
Q345 soudage des plaques, traitement thermique, sablage, peinture de base |
| Les engrenages: |
Acier à forger 40Cr, HB240-255, dents à face durcie, dents broyées |
| Pour les appareils de traitement des déchets: |
45# acier moulé, trempage, revêtement et polissage au chrome dur |
| Pompes hydrauliques |
Pompes à piston variable Yuken |
| PLC |
Pour les véhicules à moteur |
| Le roulement |
HRB, ZWZ, SKF |
| Parties pneumatiques |
Attaque aérienne, SMC. |
