Productivité élevée inverse élevée d'économie de puissance du laminoir à froid quatre pour l'acier inoxydable

Productivité élevée inverse élevée d'économie de puissance du laminoir à froid quatre pour l'acier inoxydable

Le laminoir à froid de haut réversible de productivité d'économie de puissance est concurrentiel dans les usines sidérurgiques de laminage à froid, pour les raisons :

1. Double vitesse de décalage réduisant des rapports : un plus grands couple et tension pour un roulement plus à vitesse réduite de feuille plus épaisse, un plus petit couple et une tension pour le roulement à grande vitesse de feuille mince, de cette façon, les moteurs d'entraînement peuvent être en grande partie plus petits et le comsumption de puissance réduit beaucoup.
2. Les augmentations d'investissement de moulin dans les boîtes de vitesse réductrices, mais l'économie de puissance et le transformateur beaucoup plus petit en grande partie compenser le coût et l'avantage le long temps.
3. Le fonctionnement de moulin est plus stable et durable, pour la charge sur le moulin est toujours tout au plus le point approprié.
4.  Si des moteurs à courant alternatif peuvent être pris l'utilisation, l'économie de puissance peut être 10% moins que des moteurs de C.C.
5. Notre moulin froid de productivité élevée d'économie de puissance a été examiné dans des usines de client, très réussi et populaire.

Prenez ici à 850 4Hi le laminoir à froid réversible pour la feuille d'acier inoxydable réduisant comme exemple :

Processus de roulement :

Laminoir de chargement du mandrin recoiler→4hi de car→solid de profit de →coil hydraulique d'uncoiler (incluez les plaques de pression d'entrée et de sortie)--recoiler solide de mandrin (contrôle électrique, système d'huile de système de CAG, hydraulique, mince)

Configuration

1. Hydraulique CAG est commandé par l'ordinateur à deux étages. Il a non seulement les fonctions de l'espace constant de petit pain, force de roulement constante, pré-contrôle d'épaisseur/surveillance, mais a également la tension CAG.
2. Le laminoir principal et le pot tournant gauche et droit sont conduits par un ensemble complet de Siemens ont électroniquement commandé le moteur à courant continu. (structure Mélangé-montée), alimentation d'énergie de thyristor
3. Le laminoir a le système de pression hydraulique, de pompage hydraulique de règlement, le système latéral de règlement de poussée, le rouleau de recourbement positif et négatif de petit pain intermédiaire, le système de lubrification de processus et le système de lubrification d'équipement
4. Les pots tournants gauches et droits adoptent le tambour solide de grande tension, commande numérique de tension
5. L'alarme de verrouillage et de défaut du processus de fabrication de l'unité sont commandées par le contrôleur programmable de logique (PLC) pour réaliser l'automation du processus de fabrication.
6. Le laminoir a la pleine pression hydraulique. Il a les fonctions de commande du plein contrôle de flux de course en second lieu, le contrôle d'ajustement de déviation, le contrôle de préchargement automatique, le pré-contrôle CAG d'épaisseur, la surveillance CAG d'épaisseur, la tension/vitesse CAG, l'accélération et le contrôle de compensation de la décélération CAG, rouler la compensation d'excentricité, et la base de données de roulement de processus, la fonction de cheminement d'affichage de données et de qualité de contrôle des opérations, du produit, l'enregistrement automatique de roulement ultra-rapide de données, la production d'états automatique, l'alarme de défaut et l'enregistrement. Enregistrement et d'autres fonctions de contrôle de processus industriel.
7. Système d'alarme de détection, d'affichage et de défaut des paramètres de processus et des paramètres principaux d'équipement
8. Le système de refroidissement d'émulsion et le système de filtration de précision sont employés pour la lubrification de processus.
9. Des systèmes de protection de sécurité tels que la protection de surcharge, la protection de rupture de bande et le stationnement de secours sont installés dans des laminoirs.
10. L'arête de hareng dure de visage de dent embraye (exactitude de catégorie 5) sont employées pour les pots tournants gauches et droits et les machines principales. SKF, la SÈCHE, TIMKEN sont employés pour les incidences d'axe ultra-rapides et l'usine d'incidence de Harbin/Wafangdian/de Luoyang est employée pour les incidences d'axe à vitesse réduite.
11. L'unité adopte la gestion par ordinateur à deux étages pour réaliser la production à régulation de processus de l'unité. L'unité a le calcul de programme, la distribution de passage, le règlement et l'optimisation de paramètre de roulement. Paramètres de processus en temps réel et détection, affichage et alarme principaux
12. Ajustement rapide de ligne de roulement altitude par la cale inclinée et l'étape
13. Changement de petit pain rapide de travail rouler le petit pain intermédiaire (environ 8 minutes)
14.
15. L'unité adopte le vélocimètre laser importé pour réaliser le deuxième contrôle de flux et pour améliorer le taux de produit fini, tout en maintenant l'encodeur pour mesurer la vitesse
16. La tension d'unité est mesurée directement par le tensiomètre importé, le contrôle en circuit fermé et l'affichage numérique
17. Les composantes principales du système à haute pression de CAG, du système de recourbement de petit pain et du système latéral de petit pain adopter les produits importés ; les composants du circuit hydraulique à basse pression adopter les produits bien connus fabriqués par technologie importée domestique.
18. L'épaisseur d'unité est mesurée par la mesure d'épaisseur de rayon X fabriquée en Chine, l'encodeur est P+F d'Allemagne, et le commutateur de proximité est fait par le MALADE à partir de l'Allemagne.
19. Le petit pain de travail est placé radialement par l'appui latéral de petit pain, qui augmente la rigidité et empêche le recourbement de côté. L'axe est placé par la porte de soutien d'extrémité et commandé par le cylindre, qui est commode pour le changement en ligne de petit pain du passage de produit fini et répond aux exigences du roulement d'acier inoxydable.
20. lubrification de Huile-air pour soutenir l'incidence du roulement à rouleaux

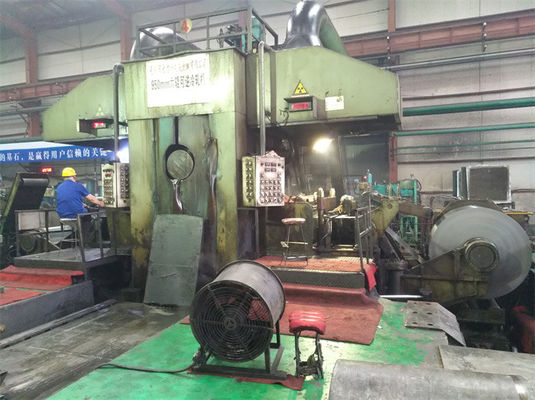

850 4Hi CAG hydraulique élevé renversant le laminoir à froid.
