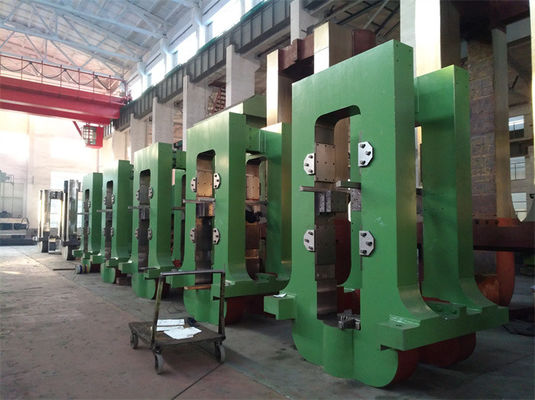

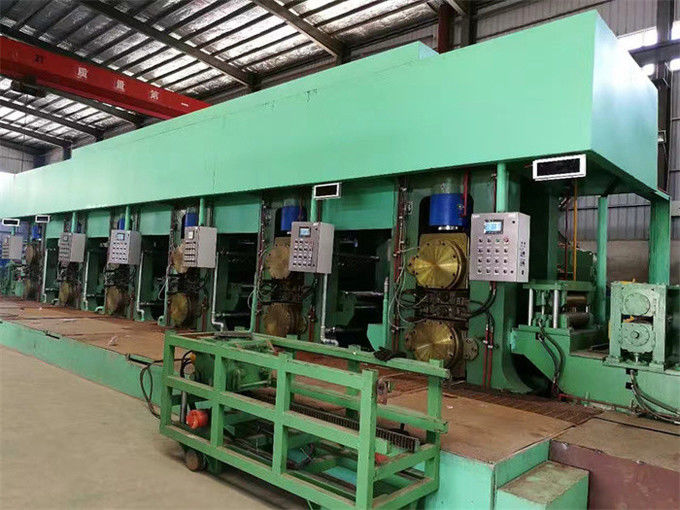

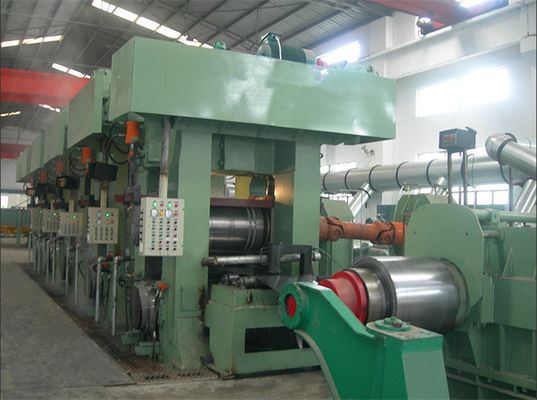

4Hi à grande vitesse 6Hi six tient la ligne froide tandem 750 de moulin

4Hi à grande vitesse 6Hi six tient la ligne froide tandem 750 de moulin

Composition

1. Uncoiler hydraulique d'expansion
2. Cisaillement hydraulique, table de soudure
3. Accumulateur en spirale horizontal
4. entrée traitant la table (incluez le petit pain de tension)
5. moulins de 4hi 6hi, 1#-2#-3#-4#-5#-6#
6. Rouleaux de secours hydrauliques changeant le dispositif (6sets)
7. dispositif changeant de rouleau de travail (2sets)
8. table de traitement de sortie (cisaillement hydraulique)
9. bobine déchargeant la voiture
10. Circuit hydraulique de pression normale
11. Circuit hydraulique 1Set de CAG
12. Système de lubrification gazo-pétrolifère 1Set
13. huile mince lubrifiant la station 1Set
14. Traitez lubrifier la station (le client prépare)
15. Système de contrôle électrique 1Set
16. système de mesure d'épaisseur, 2sets

Écoulement :

Uncoiler→Shear, sortie de traitement accumulator→entry de soudure de → de moulin de la table de spirale table→Horizontal (incluez le petit pain de tension) →1# 4hi mill→2# mill→3# mill→4# mill→5# mill→6# traitant le →recoiler→Coil de table (incluez le cisaillement) déchargeant la voiture

Paramètres :

Hydraulique CAG :

• Servovalve électrohydraulique : établissement 609, réservoir de stockage de pétrole d'acier inoxydable et tuyaux.
• Incluez la pompe, le réservoir, le refroidisseur, le filtre, l'accumulateur d'énergie, l'appareil de chauffage, les groupes de valve, le capteur de déplacement, le capteur de pression, le logiciel de CAG et l'armoire d'ordinateur, etc.
• Pression de système : 31.5MPa
• Réglable stepless du travail pressure≤18-21MPa
• Vitesse de enfoncement maximum
• anti huile 46# hydraulique de port
• Propreté d'huile dans le système : NAS7
• La température de l'oi : 45±10℃
• Propreté de filtrage d'huile dans les canalisations : 10um
• Propreté de filtrage d'huile avant servovalve : 3um
• Propreté de filtrage d'huile de retour : 10μm
• Consommation de l'eau de refroidissement : 11m3/h
• Pression de l'eau de refroidissement dans la circulation : 0.4Mpa
• Radiateur électrique : 3×2kW

Système de contrôle électrique :

• Pont de Siemens 6RA80 2 vitesse faible d'aimant de 4 quarts de cercle ajustant le système, contrôle de programmation de réponse de PLC de Siemens.
• Le câble à fibres optiques ou le câble de profibus relient des modules pour réaliser la communication, avec la tension se joignant dedans.
• Tension de enroulement constante avec le diamètre de enroulement augmentant et dépister la tension.
• Un carreau principal, deux panneaux d'opérateur, panneau en porte-à-faux au moulin 1#, avec actuel, vitesse, affichage de tension.
• Le système de contrôle inclut le contrôleur programmable, l'écran tactile, la pompe, le déclencheur, l'inspection de signal, etc., pour montrer les paramètres de machine, état courant et analyse de panne, avec de la pression, des capteurs de position se joignant dans la boucle d'avertissement.
• Le défaut sort, éclairage d'alarme et retentissant pour rappeler et plus tard le signal 5mins anormal apparaissent
