Ligne de coupe en aluminium de bobine de feuille coupe mobile de cisaillement de mouche à la ligne de bobine de longueur

Machine de coupe à la longueur de la tige de mouche en feuille d'aluminium

Les feuilles d'aluminium en bobines (de 0,15 à 6,0 mm, les feuilles d'aluminium de plus de 10 mm et en pièces de plus de 25 mm) sont plus souples dans le corps et lisses dans la surface, peuvent être en aluminium pur ou en alliage d'aluminium.le plus souvent 1xxx, 3xxx, 5xxx, feuilles d'aluminium de la série 7xxx. Différentes propriétés de feuille d'aluminium diffèrent beaucoup, généralement résistance au rendement ≥65Mpa, résistance à la traction 170-305Mpa Les feuilles de bobine peuvent être pleine douce ((O état),Semi-dureté ((H24), à pleine dureté ((H18).

Spécification de la feuille de bobine en aluminium

Propriétés de la feuille d'aluminium:

Les personnages:

La feuille de bobine d'aluminium coupé à la ligne de longueur doit être type de coupe mouche, soit cisaillement rotatif ou cisaillement en mouvement, la coupe n'affectera pas la feuille aller de l'avant

1. feuille d'aluminium non-stop, aplatie en continu, sans marque de roulement
2. L'alimentation par pincement servo-stop va endommager la surface de la feuille, la coupe à la mouche n'a pas besoin d'être arrêtée.
3. Le système d'empilage reçoit la feuille pièce par pièce sans la blesser, le piégeur peut être un ou deux ensembles selon la vitesse de la ligne.
4. machine de nivellement 6 hi adaptée au nivellement de feuilles d'aluminium douces avec une grande précision
5. Le découler automatique en porte-à-faux est efficace et précis, adapté aux bobines en aluminium.

Composition

• 1.Coil de stockage selle, stocker une ou deux bobines en aluminium
• 2.Carrosse de chargement de bobine. Prenez une bobine de la selle et charger une bobine à découler
• 3- Découler à mandule unique: mandule d'expansion hydraulique pour le standard F508mm, réglage centralisé hydraulique, avec éplucheur.
• 4.Rouleau de décapage de la tête de bobine, plaque de pelletage du pellicule: pour ouvrir la tête de bobine du décapant et envoyer dans l'alimentateur de pincement
• 5.2+17 Roller Leveler: 6Hi, 2 couches de rouleaux de travail, 2 couches de rouleaux intermédiaires et 2 couches de rouleaux de secours, la tension arrière est bénéfique entre le nivelleur et le découler.
• 6Accumulateur de puits ou table de roulement de transmission: feuille d'accumulation de puits en puits pour assurer un travail continu plus uniforme, la table de roulement de transmission est également utilisable dans le cisaillement à la mouche synchrone.
• 7. paires de rouleaux doubles, avec mesure de longueur par servo (et laminage par film): mesure de longueur par servo ((paire de rouleaux à pincement ou structure de rouleaux 2+5+2 entraînés par un servo moteur et un contrôleur),avec rouleaux à pincer enduits en PU pour la stratification de films
• 8.Coupe à la volée, avec guide à vis: fréquence de coupe relative à la longueur de la feuille, coupe hydraulique de bas en haut.
• 9.Convecteur à bande: transporter les feuilles finies à l'empileur
• 10- Empilage: réception des feuilles morceau par morceau et empilage sur une table de levage, charge d'empilement 5T.
• 11.Livres Voiture, table à rouleaux de sortie: livrer des feuilles, puis emballer. Il peut y avoir deux voitures, l'une en service et l'autre en attente.
• 12Système hydraulique: pompe à engrenages de 11 kW fournit une pression de 12 MPa.
• 13.Système de commande électrique: une cabine électrique et deux panneaux d'opérateur ((une console pour la mesure servo, PLC, HMI et empilage, une pour le déroulant et le nivellement) avec des fonctions complètes et sûres)

Paramètres:

Processus de mise en page:

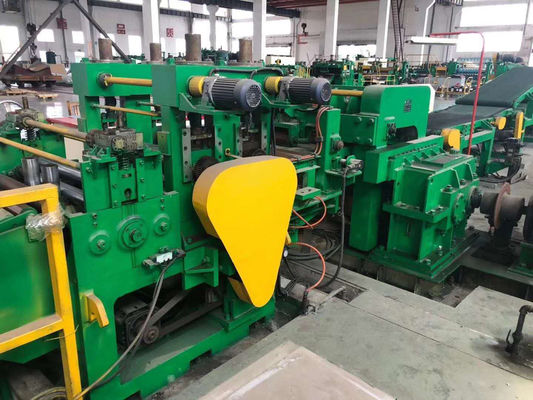

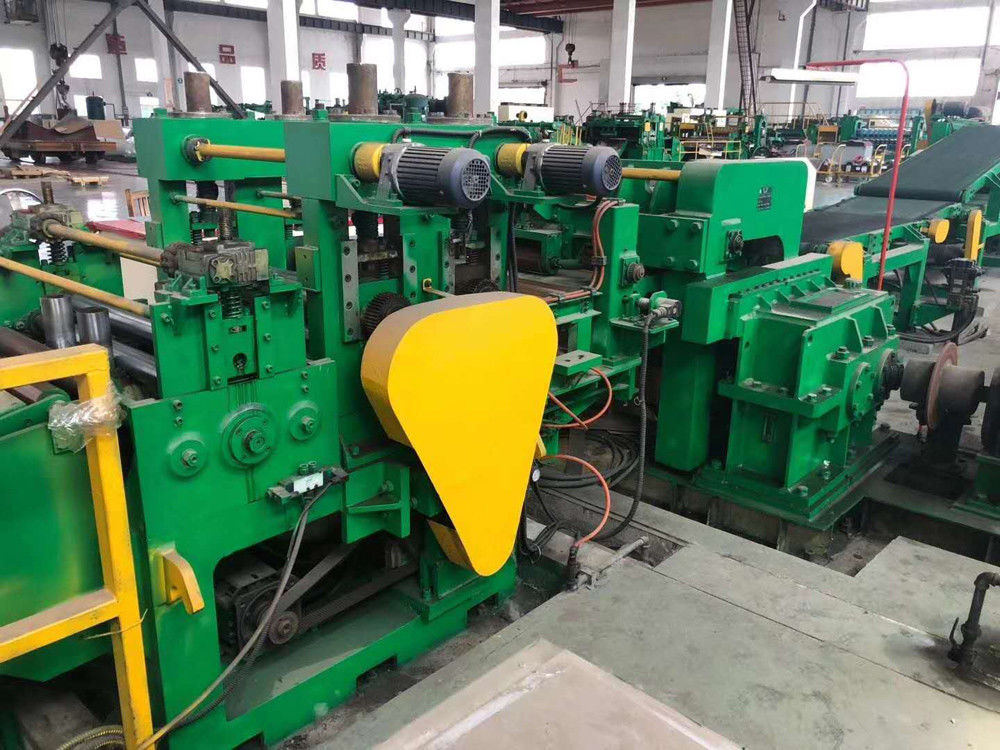

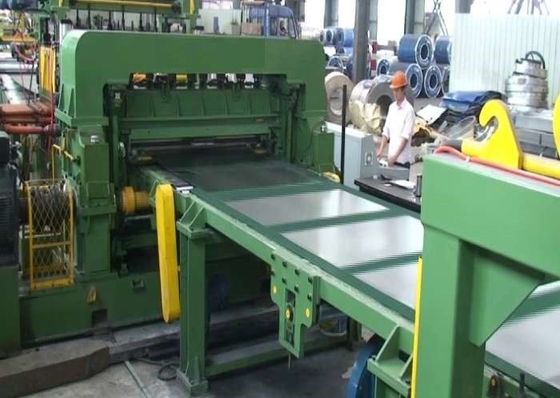

Les photos:
