Tôle d'acier automatique légère de haute précision de mesure fendant la ligne

Tôle d'acier automatique légère de haute précision de mesure fendant la ligne

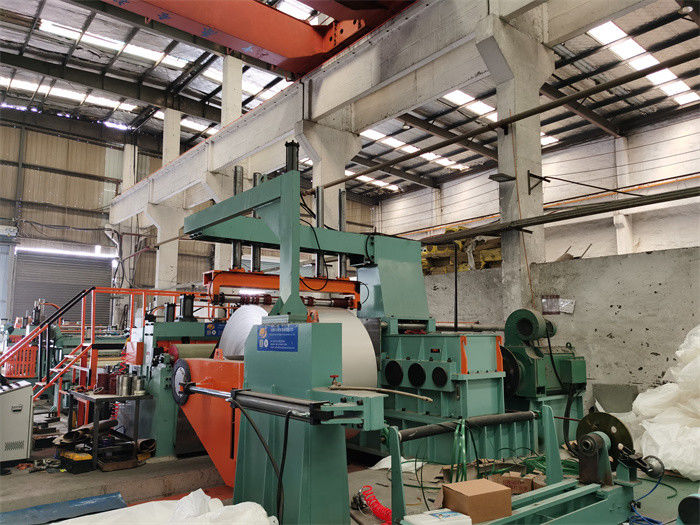

La ligne de coupe automatique de tôle d'acier est une machine utilisée pour couper et couper les plaques d'acier en métal, qui peuvent exactement couper des plaques d'acier de différentes caractéristiques et épaisseurs.

Son principe de travail est de dérouler la plaque d'acier du grand petit pain, subit le cisaillement transversal et longitudinal, et obtient finalement les petites plaques d'acier qui répondent à la taille et aux caractéristiques exigées, et les enroule alors. Cette machine intègre des fonctions multiples telles que le déroulement, la coupure, et le rebobinage, et peut réaliser des opérations automatisées. Tout en assurant la production efficace, elle améliore l'efficacité de production et la qualité du produit.

La tôle d'acier légère de précision de mesure fendant la ligne est adaptée aux besoins du client selon des prochaines dimensions en acier de feuille de bobine de clients et le bébé bien fini de poids aussi bien love des spécifications et la production. La fente de la vitesse est 100m/min facultatif, 120m/min, 150m/min, 200m/min plus le temps d'arrêt (la période du chargement, filetant et déchargeant) dans 10minutes. la bobine 15T moyenne a besoin de 30minutes, chaque jour 8hours peut fendre 240T.

La feuille en acier de bobine de mesure légère continue fendant à la grande vitesse dans la haute précision, chaque unité de fendre la ligne est minutieusement conçue, usinée, assemblée et installée pour donner le processus de fente sans heurt. Nous concevons et faisons adapté aux besoins du client fendant des lignes de haute précision à grande vitesse pour la tôle d'acier mince de mesure fendant pour des clients autour du monde (Malaisie, Philippines, Vietnam, Arabie Saoudite, EAU, Irak, Egypte, Algérie, Nigéria, Ghana, Costa Rica, Brésil, Venezuela, Colombie, Etats-Unis, Kazakastan, Russie, Serabia, Ukraine, etc.)

Composition

La bobine préparant la selle, le conducteur d'ouvreur de tête de chargement de voiture de bobine, d'Uncoiler, de bobine, de pincement et le Pré-niveleur, cisaillent, piquent l'accumulateur 1, le guide d'entrée, le bobinier de découpeuse, de chute, le Pit Accumulator 2, le tendeur et le pré-séparateur, le cisaillement de courrier et le rouleau de déflecteur, recoiler avec le séparateur overarm, bobine déchargeant la voiture, (le tourniquet)

• Uncoiler : type en porte-à-faux de mandrin simple pour la charge 15-20T de bobine ou double uncoiler de têtes de chandelle pour 20 -30T
• Conducteur et Preleveler de pincement : bande en acier de alimentation de pincement à la découpeuse dans l'essai et la bande d'alimentation dans l'accumulateur de mine en mode automatique.
• La découpeuse est le coeur de la ligne de fente, installent des couteaux à disques, entretoises, anneaux en caoutchouc ou les bandes en bois pour réaliser fendant, échange rapide de doubles découpeuses est facultative
• Les queues de fente pressent le rouleau : installé sur la table de petit pain au-dessus des bobiniers de chute, pour presser les bandes fendues les queues pas tombent dans la boucle de mine.
• Bobinier de chute : le type vertical ou le type horizontal est disponible, enroulent des chutes de bord.
• Séparation de bandes : séparation de trois bandes de périodes (deux fois avant tension, une fois avant le recul).
• Station de tension : les canaux ont rainé des poutres pour maintenir la laine sentie pour fournir la tension réglable de recul.
• Rouleau de codage de déflecteur : guidez la direction de bandes avant ligne vitesse de recul et de mesure pour réaliser la synchronisation entre la découpeuse et le recoiler
• Recoiler : le mandrin sans couture ou le mandrin normal de segments sont disponible, pour enrouler des bandes dans l'ordre sous la séparation de bandes de presse.

Paramètres

Dessin de disposition
