Coupe rotatoire de cisaillement de précision à la ligne coupe à grande vitesse de longueur de mouche

Coupe rotatoire de cisaillement de précision à la ligne coupe à grande vitesse de longueur de mouche
Precision Rotary Shear Cut To Length Line High Speed Fly Cutting
Coupe rotatoire de cisaillement de précision à la ligne coupe à grande vitesse de longueur de mouche Coupe rotatoire de cisaillement de précision à la ligne coupe à grande vitesse de longueur de mouche Coupe rotatoire de cisaillement de précision à la ligne coupe à grande vitesse de longueur de mouche Coupe rotatoire de cisaillement de précision à la ligne coupe à grande vitesse de longueur de mouche Coupe rotatoire de cisaillement de précision à la ligne coupe à grande vitesse de longueur de mouche

Image Grand :  Coupe rotatoire de cisaillement de précision à la ligne coupe à grande vitesse de longueur de mouche

Détails sur le produit:
Lieu d'origine: Wuxi, Chine
Nom de marque: Jinye
Numéro de modèle: Mouche (0.3-3) x 1500
Conditions de paiement et expédition:
Quantité de commande min: 1SET
Détails d'emballage: 40HC X 3
Délai de livraison: 120-150days
Conditions de paiement: T/T
Contact

Coupe rotatoire de cisaillement de précision à la ligne coupe à grande vitesse de longueur de mouche

description de
Nom: Coupe rotatoire de cisaillement à la ligne de longueur Caractéristique: Haute précision à grande vitesse
Matériel: HRC, CENTRE DE DÉTECTION ET DE CONTRÔLE, GI, PPGI, SOLIDES SOLUBLES Épaisseur de la feuille: 0.3-3 mm
Largeur de feuille: 500 à 1500 mm Identifiant de la bobine: 508 mm
Coils Od: 2 000 mm Poids de la bobine: 20 à 25 T
Longueur de coupe: 200 -3000mm Vitesse de coupe: 150 coupes maximum/minute
Coupure du style: Cisaillement rotatoire Niveleur: 4Hi, 6hi
Puissance totale: 300 kW Région terrestre: 25m x 8m
Mettre en évidence:

Coupe rotatoire de cisaillement à la ligne de longueur

,

La précision a coupé à la ligne de longueur

,

Coupe à grande vitesse de mouche à la ligne de longueur

Coupe de précision par cisaille rotative à la ligne de longueur



La machine de découpe rotative est une machine avancée à haute vitesse et haute précision, adaptée à la découpe de tôles légères:

  • la longueur d'une feuille de bobine légère est longue, par exemple, une longueur de bobine de 0,2 mm d'épaisseur est 10 fois la longueur d'une bobine de 2 mm, la production de feuilles coupées de poids plus élevé nécessite une vitesse de ligne plus rapide.
  • La feuille mince peut être facilement coupée d'un seul coup rapide, ce qui permet une coupe rotative rapide: la feuille fonctionne à une vitesse stable,cisaillement rotatif tourne et coupe une feuille dans un cycle sous la rétroaction de longueur de boucle fermée, la fréquence de coupe maximale peut être jusqu'à 150 fois/min. vitesse de production linéaire jusqu'à 80m/min
  • La découpe par cisaillement rotatif est particulièrement adaptée pour les feuilles courtes, bien que les feuilles extrêmement courtes ne puissent pas fonctionner trop vite, la fréquence de coupe peut encore être d'environ 100 pièces/min.

Comparaison de bobines de 2 mm et de bobines de 0,2 mm:

  Spécification de la bobine Longueur de la feuille Vitesse de la ligne de coupe Temps de coupe par bobine
0feuille de bobine de 0,2 mm 508 mm ID, largeur de 1250 mm, 15 T ~ 7500m 80 m/min 95 minutes
feuille en bobine de 2 mm Identifiant de 508 mm, largeur de 1250 mm, 15 T ~ 750m 80 m/min 9.5 minutes



Paramètres:

Matériaux premiers et produit fini
Matières premières Coils galvanisés à chaud ou à froid, laminés à froid, revêtus de couleur
Propriété mécanique Résistance à la traction σb≤460Mpa, σ0,2≤280Mpa
Épaisseur 0.2-2.0 mm,
Largeur Le nombre maximal d'émissions de CO2 est fixé à:
Une surdose. ≤ Φ1800 mm
- Je ne sais pas. Φ508 mm (agrandissement à Φ610 mm avec joints)
Poids maximal 15 à 20 tonnes
Longueur de la feuille 200 à 4000 mm
Tolérance à la longueur L0= 1M±0,3 mm (vitesse uniforme)
L0= 1 M±0,4 mm (accélération / décélération)
Tolérance de longueur diagonale L1= 1M±0,5 mm
Hauteur d'empilement 650 mm Max (support en bois d'une hauteur d'environ 150 mm)
Poids maximal d'empilement 5 tonnes



  Paramètres du CTL en vol
1 Vitesse linéaire 0 à 80 m/min
2 Vitesse de filtrage 0 à 15 m/min
3 Énergie 380V / 50Hz / 3PH
4 Puissance installée Environ 250 kW
5 Parcours de coupe transversale Deux couteaux volent contre la coupe
Coupe Mécanisme de coupe de voie
6 Mode de commande Contrôle AC, CNC et PLC
7 Moteur de conduite a. Moteur de décoiling: 30 kW AC b. Moteur de nivellement: 75 kW AC

c. Servo-moteur à ciseaux rotatifs:

90 kW de courant alternatif



Composition:

  Nom de l'article Quantité utilisée
1 Station de chargement 1
2 Voiture de chargement 1
3 Décoiler 1

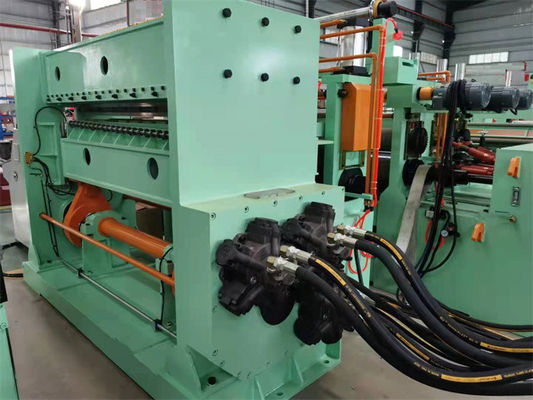

4 Machine de nivellement de précision (19 rouleaux) 1
5 Appareil d'alimentation par servo (y compris le dispositif de stratification) 1

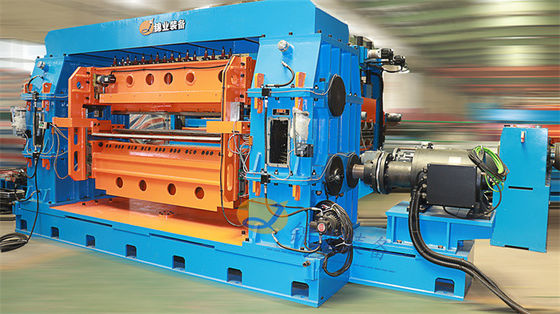

6 Coupeuse à mouche rotative à grande vitesse 1
7 Transporteur à bande à trois étapes 1
8 1LeMachine automatique de collecte des feuilles 1
9 2etMachine de collecte automatique 1
10 Système hydraulique 1
11 Système pneumatique 1
12 Système de lubrification 1
13 Système électrique 1





Coupe rotatoire de cisaillement de précision à la ligne coupe à grande vitesse de longueur de mouche 0

Coupe rotatoire de cisaillement de précision à la ligne coupe à grande vitesse de longueur de mouche 1
