La coupe en aluminium de cisaillement de mouche de feuille de bobine à la longueur raye la largeur de 300-1600mm

La tôle d'acier à grande vitesse a coupé à la ligne mesure de longueur de lumière

Les feuilles en aluminium dans les bobines est habituellement plus molle dans le corps et lisse dans la surface, peut être l'aluminium pur ou l'alliage d'aluminium. le plus souvent 1xxx, 3xxx, 5xxx, feuilles en aluminium de série de 7xxx. La limite conventionnelle d'élasticité ≥65Mpa, feuilles de bobine de la résistance à la traction 170-305Mpa peut être plein douce (état d'O), semi dur (H24), plein dur (H18).

Spécifications en aluminium de feuille de bobine

Propriétés en aluminium de feuille :

Caractères :

Selon les caractères en aluminium de feuille de bobine, la coupe à la ligne de longueur doit être mouche coupant le type

1. cessez non sans interruption d'aplatir la feuille en aluminium sans marque de petit pain
2. l'alimentation servo de pincement blessera la surface de feuille, mouche que la coupe n'a pas besoin de cela
3. l'empilement du système reçoit la feuille pièce par pièce sans la blesser.
4. 6 salut nivelant la machine appropriée à niveler les feuilles en aluminium molles dans la haute précision
5. l'uncoiler en porte-à-faux automatique est efficace et précis.

Composition

• 1.Coil stockant la selle, bobines en aluminium du magasin un ou deux
• voiture du chargement 2.Coil. prenez une bobine de selle et chargez une bobine à l'uncoiler
• uncoiler du mandrin 3.Single : le mandrin hydraulique d'expansion pour Ф508mm standard, hydraulique centralisent l'ajustement, avec l'éplucheuse de papier.
• rouleau de séparateur de la tête 4.Coil, éplucheuse pellant le plat : pour ouvrir la tête de coill de l'uncoiler et l'envoyer dans le conducteur de pincement
• 5.2+17 niveleur de rouleau : les rouleaux du travail 6Hi, 2layers, les rouleaux 2layers moyens et les rouleaux 2layers de secours, tension arrière est salutaire entre le niveleur et l'uncoiler.
• 6. table de Pit Accumulator ou de petit pain de transmission : le puits accumulent la feuille dans le puits pour assurer à niveleur le fonctionnement continu, table de petit pain de transmission est également réalisable dans le cisaillement synchrone de mouche.
• 7. Paires de doubles rouleaux, avec la mesure servo de longueur (et le film stratifiant) : La longueur servo mesurant (des paires des galets presseurs ou de la structure de 2+5+2 rouleaux conduits par le moteur servo et le contrôleur), avec l'unité centrale a enduit des galets presseurs pour la stratification de film
• cisaillement 8.Fly, avec le guide de tige de vis : la coupure de la fréquence est relativement à la longueur de feuille, coupe hydraulique de vers le bas pour se lever.
• convoyeur 9.Belt : transportez les feuilles de finition à l'empileur
• 10.Stacker : recevant la feuille pièce par pièce et l'empilant sur la table élévatrice, empilant la charge 5T.
• 11.Sheets voiture, table de petit pain de sortie : livrez les feuilles, puis en emballant. peuvent être deux voitures, on fonctionnant et l'autre qui attend.
• système 12.Hydraulic : La pompe à engrenages 11KW fournit la pression 12Mpa.
• système de contrôle 13.Electric : Une armoire électrique et deux panneaux d'opérateur (une console pour la mesure servo, le PLC, le HMI et empilement, un pour dérouler et niveler) avec des fonctions complètes et sûres

Paramètres :

Processus de disposition :

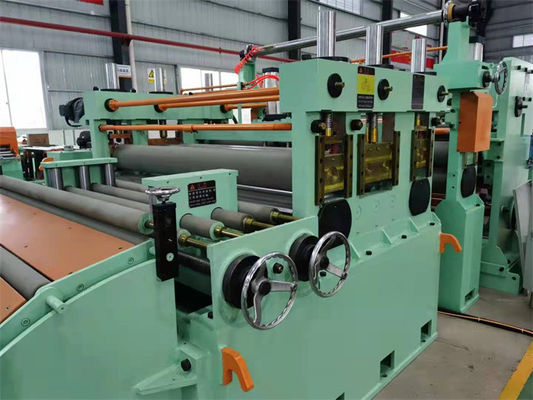

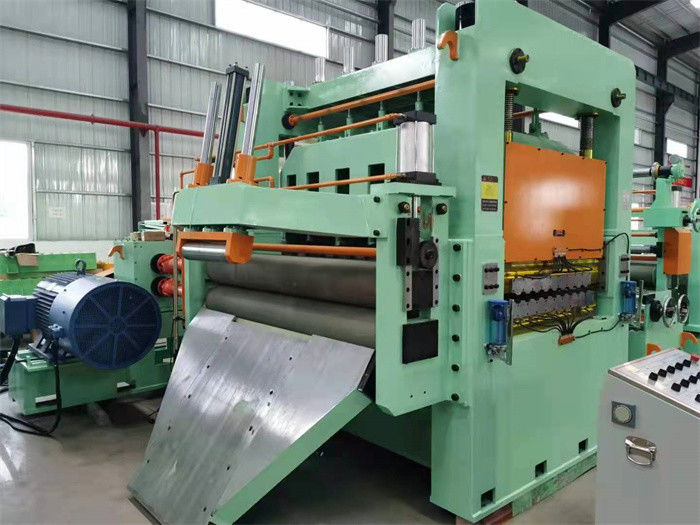

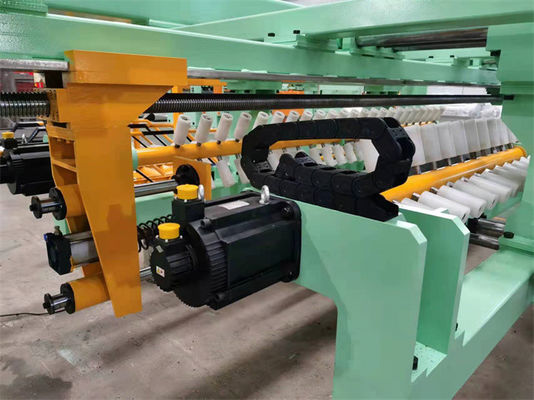

Photos :
