Bobine en acier de vitesse de SUS superbe de précision fendant des lignes machine 3 x 1600 3mm

Bobine en acier de vitesse de SUS superbe de précision fendant des lignes machine 3 x 1600 3mm
Basic Properties
country of origin
Wuxi, Chine
Brand Name
Jinye
PRODUCT MODEL
SUS-3 X 1600
Trading Properties
MOQ
1set
period for dispatch
120-150days
payment method
T/T
Supply Capacity
10 ensembles par an

Product Details

Mettre en évidence:

Bobine en acier de précision de SUS fendant des lignes

,

bobine 3 x 1600 de précision fendant des lignes

,

bobine de précision de 3mm fendant des lignes

Name: Bobine en acier de SUS superbe de vitesse de précision fendant des lignes machine
Metal Sheet: Bobine en acier de SUS
Metal Thickness: 0.3-3mm
Coil Width: 600 - 1600mm
Coil Weight: 15T, 20T
Number Of Slitting: 30strips maximum
Slitter Arbor: 240mm
Recoiler: 508mm
Total Power: 450KW
Line Speed: 200m/min
Special Function: papier épluchant, revêtement de film
Slitting Tools: couteau, entretoise, séparateur
Product Brief
Bobine en acier de SUS superbe de vitesse de précision fendant des lignes machine 3 x 1600 Processus : Selle de bobine, Bobine-chargement-double mandrin dérouler-Bobine-tête-alimentant, pincement de presse et de peller-Double-rouleau alimentant, niveleur-Fin-coupe de cinq-rouleau----table de petit ...
Product Description

Bobine en acier de SUS superbe de vitesse de précision fendant des lignes machine 3 x 1600



Processus :

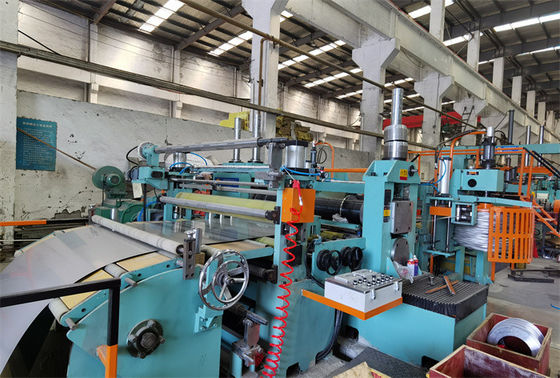

Selle de bobine, Bobine-chargement-double mandrin dérouler-Bobine-tête-alimentant, pincement de presse et de peller-Double-rouleau alimentant, niveleur-Fin-coupe de cinq-rouleau----table de petit pain de transmission ---- Guide latéral----Accumulateur de tournoyer-trou de fendre-chute de disque-- Le pré-séparateur/tendeur/courrier cisaillent/rouleau-bobines de longueur-mesure pressent et séparateur/recoiler -- Contrôle contrôle-électrique Bobine-décharger-hydraulique



Paramètres :

  Description et spécifications
Matière première

AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205 et etc.

Σb ≤800N/mm2, limite conventionnelle d'élasticité ≤450N/mm2 de résistance à la traction

bobines de 0.3-3.0 x de 300-1600mm x 15T

Produit fini

épaisseur de 3mm, 12 bandes maximum ; ≤1.5mm, 30strips maximum

Largeur du minimum 30mm, Φ508mm, Φ1600mm,

Diamètre intérieur de Φ508mm, diamètre extérieur de Φ1600mm, poids 15T maximum

Machine de fente

fente ou traction active fendant, commande de C.C

Fente de la vitesse : 200m/min. maximum filetant la vitesse : 0-15m/min

450KW total, région terrestre 30m x 10m

Fente de la précision

Largeurs tolerance≦0.10mm de fente,

Fente camber≦0.5mm/m pour la bande de plus largement que 300mm, ≦1.0mm/m pour la bande de <300mm>

La fente ébarbe ≦0.05mm

Recul chancelant ≦±0.5mm

Turriform ≦±2.0mm de recul



Composition

  Caractères et paramètres
Voitures de bobine Garçon de soudure, selle de V, guide de quatre piliers, up-down hydraulique, marche d'entraînement de moteur

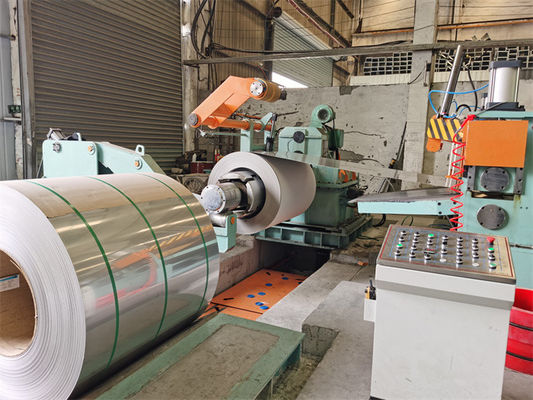

Uncoiler Dents simples mandrin effarante, transmission d'expansion de vitesse de moteur à courant alternatif déroulant de retour la tension, alignement central hydraulique, épluchage de papier
Ouvreur principal de bobine Petit pain de séparateur, redressant le petit pain et pellant le plat
Preleveler Doubles petits pains de pincement et niveleur 2 plus de 3 pour redresser le plat de bobine, et un cisaillement hydraulique
Puits de boucle Un puits situé après preleveler et avant découpeuse, l'autre puits après découpeuse et avant tension, pour synchroniser la bande en acier
Guide latéral Pour assurer la bande en acier au centre de la ligne avant la fente
Découpeuse Doubles axes, joints universels supérieurs d'entraînement d'ajustement, de moteur et de boîte de vitesse de l'up-down d'axe, couteau à disques du besoin, entretoises, le caoutchouc d'unité centrale, usinage de plats de bande de bakélite.
Bobinier de chute Doubles bobiniers à l'oreille de la ligne, horizontale ou de la fréquence verticale, à C.A. commandée, avec des bandes vérifiant la table et pressant le rouleau
Tendeur Tension sentie de presse, rouleau de codage de déflecteur
Séparateurs Deux fois séparateurs avant la tension, cadre de séparateur de presse hydraulique sur le recoiler

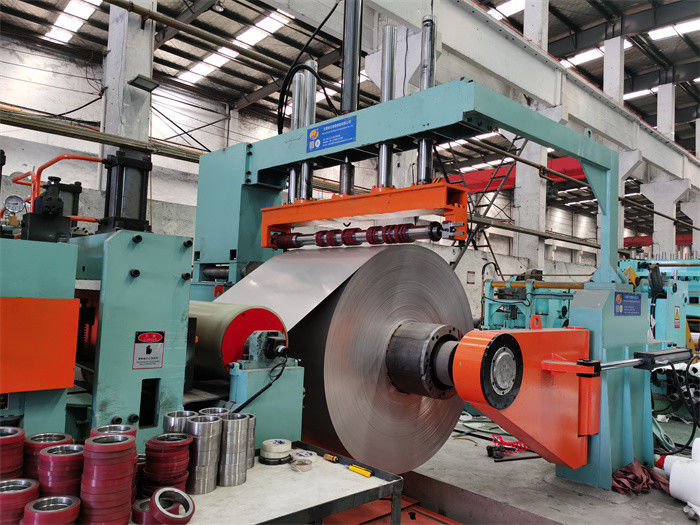

Recoiler commande hydraulique de mandrin, de moteur et de boîte de vitesse de recul d'expansion, poussoir hydraulique de bobines, appui de balancement de porte



Facultatif :

Doubles découpeuses pour le changement rapide : chaque découpeuse est mobile et peut échanger les uns avec les autres rapidement. La découpeuse se compose de support fixe, support mobile, doubles axes de couteau, axe supérieur enfoncent le mécanisme, etc. Le support mobile est sur le côté d'opération, marchent sur les rails linéaires pour laisser des couteaux de changement d'opérateur. Le mouvement de deux découpeuses en travers sur des rails de la position en ligne d'échanger la plate-forme ou de plate-forme de nouveau à en ligne, la plate-forme se déplace longitudinalement pour échanger deux positions de découpeuses.

Fente des outils :

couteau : D350×d220×T15mm, H13K, HRC59-62

Séparateur : Φ200×Φ100×3mm, 65Mn éteignant le traitement

Nylon distinct : Φ140×Φ100
