Machine de découpe longitudinale de ligne en bobine d'aluminium à base de feuille d'aluminium 0,15 -1,5 x 1600

Machine de découpe longitudinale de ligne en bobine d'aluminium à base de feuille d'aluminium 0,15 -1,5 x 1600


La machine de découpe longitudinale en feuille d'aluminium est spécialement conçue pour les processus de décodage, de découpe longitudinale et de remontage des bobines d'aluminium.spécialement la découpe de bobines en aluminium à l'état O (Al2Q3)Le matériau en aluminium est léger, mince et mou, avec des exigences très élevées pour la précision de coupe et la précision de bobinage.reflétant le niveau de précision de la fabrication des équipements

L'ensemble de la ligne de découpe comprend une plateforme de stockage, un découler mobile, une fosse de stockage avant, un guide latéral mobile, une machine à découper des disques (doubles coupeuses disponibles), une machine à enroulement des bords hors ligne,Je ne veux pas..2 stockage de la boucle, pré-séparation, station de tension (type plaque+deux rouleaux), cisailleuse arrière, rouleau déflecteur de mesure, séparateur de presse, recoiler et wagon de déchargement.Parmi eux, la conception structurelle et le niveau de configuration de chaque pièce doivent atteindre un niveau de précision élevé pour atteindre les exigences de coupe et de remontage de précision à grande vitesse

Caractéristiques du matériel:

1Cette ligne de découpe tient pleinement compte de la protection de la surface de la tôle: le bloc en forme de ventilateur du tambour de décollage adopte un chevauchement dentelé,le rouleau de presse et le rouleau de transition sont tous deux des rouleaux en caoutchouc enveloppés, et le recoiler est enroulé sans couture.

2Le pont de traversée de la boucle d'entrée est un type de levage, comprenant un dispositif d'alimentation en forme d'arc, et la détection par ultrasons permet un stockage de matériau suffisant et flexible.

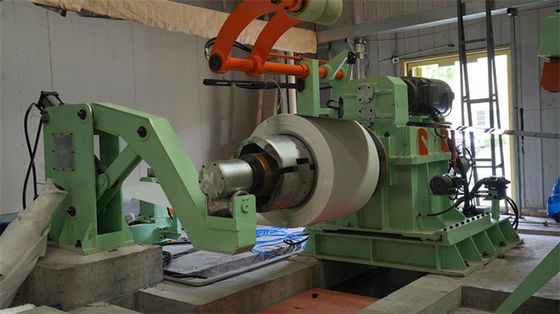

3Expansion et contraction hydrauliques du mandrin du découler, centralisation automatique, freinage pneumatique et alimentation active dans la boucle de stockage.

4La station de guidage latérale mobile comprend des machines de réception, de serrage et de cisaillement du matériau, qui peuvent non seulement connecter la tête de décodage pour obtenir l'alimentation du matériau au coupe-disque,mais aussi répondre à l'alimentation active dans la fosse de stockage.

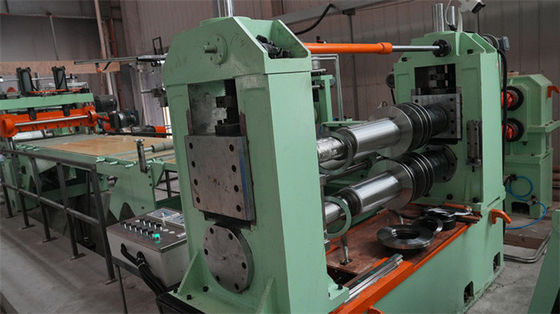

5. coupure longitudinale: lames à disque, coupure parallèle des arbres supérieur et inférieur, servo pressage de l'arbre supérieur par élévateur à vis à bille, règle électronique de régulation de la précision de levage,un dispositif anti-mouvement axial et d'élimination du dégagement de levage assurant la précision, avec un mouvement axial de l'arbre de lame inférieur à 0,005 mm.

6. Machine de remontage hors ligne de déchets de bords: Les déchets de bords tombent librement dans la fosse et sont retirés de la fosse pour être recueillis en rouleaux.Il y a une plaque de pression de feutre sur la table de guide de transition pour empêcher la queue de tomber dans la boucle.

7. Mécanisme de séparation des bandes: Arrangez la position des bandes séparant les morceaux de disque en fonction de la taille des bandes, et assurez-vous que les bandes sont séparées soigneusement par trois fois séparation.

8Tableau de tension, en plus de la tension de plaque, équipé de double tension de rouleau, tension de contrôle de servo, tension stable et réglable avec une grande précision.

9. Rouleau de déviation de mesure de vitesse: le diamètre du rouleau est relativement grand et il est soumis à des bandes de mesure de vitesse et de tournage pour s'adapter aux exigences d'angle de remontage et de régulation de vitesse.

10- Mécanisme de séparation par pression: la colonne de guidage hydraulique appuie directement vers le bas et la pression uniforme augmente passivement, assurant une séparation soignée et fiable des bandes.

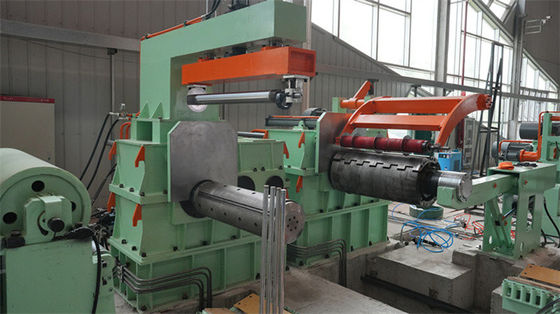

11. Récupérateur à mandule sans couture: tambour sans couture à double mâchoire, bloc d'expansion interne est un manche intégré, avec une bonne rigidité et une grande précision; contrôle de tension constante à fréquence variable.

Composition et paramètres:
