Machine de découpe de bobine d'acier HR de grande portée pour 16 X 2000 Q195 Q235 08 en acier

Machine de découpe de bobine d'acier HR de grande portée pour 16 X 2000 Q195, Q235, 08acier

Nos machines de découpe de bobines d'acier de calibre lourd deviennent désormais populaires sur le marché, ligne de découpe de 8 x 2000 têtes doubles vers l'Algérie et la Russie, ligne de découpe de 16 x 1650 HR vers la Malaisie, 12 x 2000mm slitter,et ainsi de suite. chaque machine à découper est personnalisée.

Coupe de feuille de bobine épaisse dans le sens longitudinal, comme l'acier au carbone normal de 8 mm, 10 mm, 12 mm, 14 mm et 16 mm, ou coupe de jauge lourde à haute traction, par exemple 4 mm, 5 mm, 6 mm, 7 mm, 8 mm, 12 mm, etc.la machine à découper supporte des charges lourdes et la structure de la machine est une structure robuste et un fonctionnement automatique.

Les personnages:

1. Grand découler à double tête: les plaques de bobines d'acier épaisses sont souvent lourdes avec un grand diamètre extérieur, le poids maximal de la bobine peut être de 30 à 40 tonnes et le diamètre extérieur peut atteindre environ 2200 mm.Les diamètres de la bobine interne ne sont pas si réguliers, en regardant une forme ovale, les deux mandrels cône opposés peuvent facilement soutenir la bobine à l'intérieur.

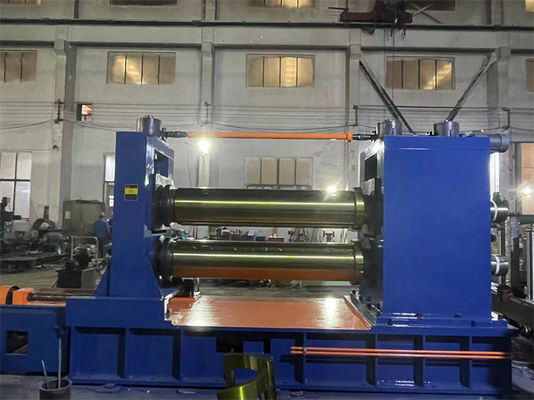

2. Rôles à double pincement forts et 5 rouleaux pré-nivelés avant la découpe: une plaque épaisse a été enroulée pour devenir des bobines en ligne de laminage, le rayon de bobinage des bandes est fort,Le niveauur peut aplatir le rayon de flexion de la bobine pour devenir plat., prêt pour une découpe ultérieure.
3. Tenseur à cinq rouleaux: La tension des cinq rouleaux est de 3 sur 2 rouleaux avec entraînement à engrenages, ce qui maintient les bandes d'acier sous une tension de recul stable.

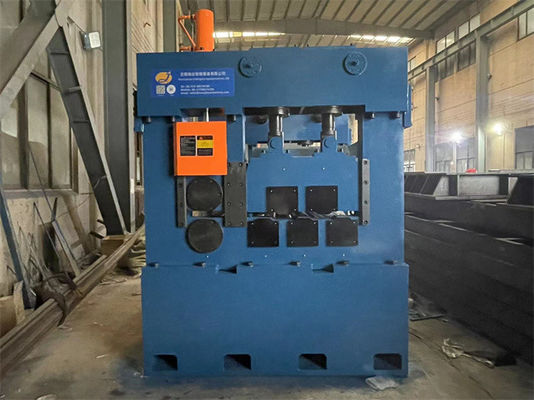

4. Bandes séparant le châssis de la presse par-dessus le recoiler: pour assurer un recul continu, chaque bande doit être maintenue en ordre et serrée d'une couche par-dessus la couche inférieure,cadre de presse hydraulique de séparation solidement debout sur la fondation, en appuyant l'arbre séparateur sur des bandes de recul par deux cylindres hydrauliques.

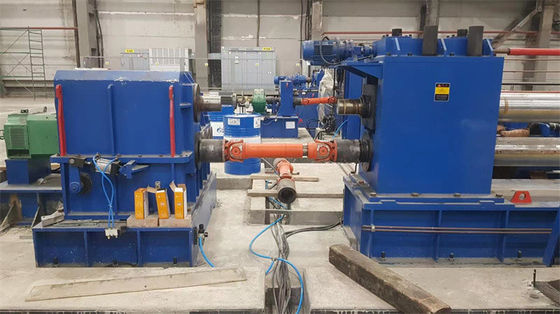

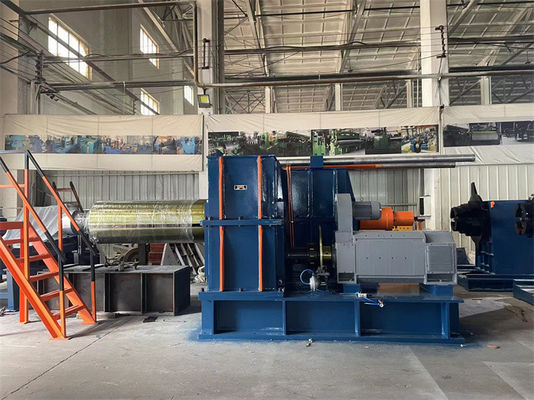

5. Slitter et recoiler: la structure est la même, mais beaucoup plus solide, et certaines pièces adoptent un matériau spécial.
6. Guide latéral de réglage motorisé: pour la feuille d'échelle d'épaisseur, le guide latéral de réglage est motorisé en appuyant sur le bouton du panneau.
7. Deux enrouleurs de ferraille de chaque côté: entraînés indépendamment par un grand moteur à fréquence variable, avec déplacement de l'enroulement de ferraille, poussée hydraulique des débris de plaie.
8. Contrôle électrique: le boîtier principal est situé derrière la machine à découper du côté de l'entraînement, les panneaux d'opérateurs sont placés devant la machine, qui dispose d'écrans tactiles et de PLC Siemens.

Composition et paramètres:
