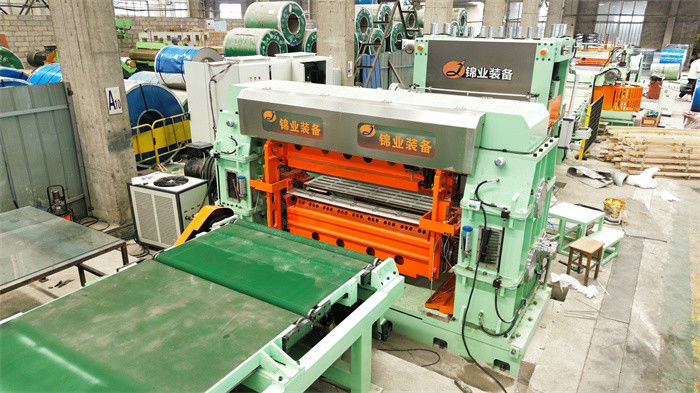

Ligne de coupe à longueur à cisaille volante en acier inoxydable

Ligne de coupe à longueur à cisaille volante en acier inoxydable
Basic Properties
country of origin
Wuxi, en Chine
Brand Name
Jinye
PRODUCT MODEL
La mouche (0,2-2) x 850
Trading Properties
MOQ
1 jeu
Packing
40HC X 3
period for dispatch
120-180days
payment method
T/T

Product Details

Mettre en évidence:

6Hi Coupe à la longueur de la ligne

,

SUS coupe à la ligne de longueur

,

ligne en acier inoxydable coupée en longueur

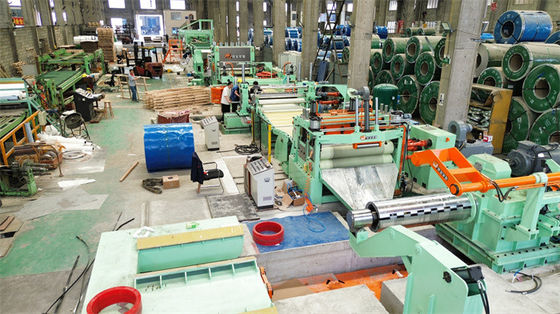

Name: 6Hi Leveler cisailleuse rotative cisailleuse volante coupée sur la ligne de longueur
Sheet Material: Acier inoxydable 304, 316, alliage de zinc-nickel
Sheet Thickness: 0.2-2mm
Sheet Width: 200-850mm
Coil ID: 508mm, 610mm
Coil OD: 1800 mm
Coil Weight: 15T
Cutting Speed: 180 pièces par minute.
Cutting Length: 200-3000mm
Cutting Style: Cisaillement rotatoire
Leveler: Servo réglage 6
Total Power: 300 kW
Land Area: 30m x 8m
Stacker: Des appareils à double empilage
Product Brief
Ligne de coupe à longueur rotative automatique pour acier inoxydable 0,3-3 X 1000 Ligne de coupe à longueur par cisaille rotative et planeuse 6Hi pour acier inoxydable SUS 0,2 - 2 X 850 La ligne de coupe à longueur par cisaille rotative, fabriquée par notre société, est à grande vitesse et haute pr...
Product Description

Ligne de coupe à longueur rotative automatique pour acier inoxydable 0,3-3 X 1000

Ligne de coupe à longueur par cisaille rotative et planeuse 6Hi pour acier inoxydable SUS 0,2 - 2 X 850



La ligne de coupe à longueur par cisaille rotative, fabriquée par notre société, est à grande vitesse et haute précision, particulièrement adaptée à la coupe de tôles minces et courtes :

  • La coupe volante convient aux bobines de tôles minces de grande longueur (plusieurs milliers de mètres).
  • La fréquence de coupe volante peut atteindre 150 fois/min. Vitesse de ligne 80 -100 m/min
  • La coupe de tôles courtes signifie une coupe continue à haute fréquence et une productivité élevée.
  • Une planeuse 6High de haute précision, une plastifieuse, des empileurs doubles sont une configuration de production élevée.
  • La ligne de coupe volante pour 0,3 -3,0 mm x 1000 mmL x 200 -3000 mmL.
  • Le réglage des rouleaux de planage est automatique grâce à des rouleaux de support à pression servo.

Paramètres :

Matière première et produit fini en entrée
Matières premières Acier inoxydable laminé à chaud / à froid
Propriété mécanique Résistance à la traction σb≤800Mpa, σs≤550Mpa
Épaisseur 0,2-2,0 mm, 0,3-3,0 mm
Largeur 200mm-1000mm (Max)
Diamètre extérieur de la bobine ≤Φ1500,1800mm
Diamètre intérieur de la bobine Φ508mm (élargir à Φ610mm avec des joints)
Poids maximum 10 tonnes, 15 tonnes, 20 tonnes
Longueur de la tôle 200 - 3000mm
Tolérance de longueur L 0 = 1M±0,3 mm (vitesse uniforme)
L 0 = 1 M±0,4 mm (accélération / décélération)
Tolérance de longueur diagonale L 1 = 1M±0,5mm
Hauteur d'empilage 650mm Max (support en bois environ 150mm de haut)
Poids d'empilage maximum 5 tonnes



  Paramètres CTL volants
1 Vitesse linéaire 0-80 m/min
2 Vitesse d'enfilage 0-15 m/min
3 Alimentation électrique 380V / 50Hz / 3PH
4 Puissance installée Environ 220KW
5 Mode de coupe transversale Coupe à contre-courant volante à deux couteaux
Coupe sur rail du mécanisme de coupe
6 Mode de contrôle AC, CNC et contrôle PLC
7 Moteur d'entraînement a. Moteur de déroulage : AC 30KW b. Moteur de planage : AC 75KW

c. Servomoteur de cisaille volante :

AC 90KW



Composition :

  Article Qté
1 Station de chargement 1
2 Chariot de chargement 1
3 Dérouleur 1
4 Machine de planage de précision (19 rouleaux) 1
5 Dispositif d'alimentation servo (inclure le dispositif de laminage) 1
6 Couteau rotatif volant à grande vitesse 1

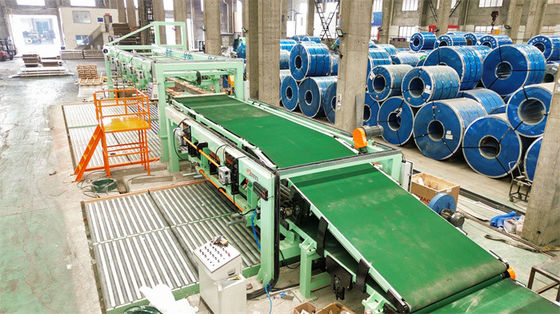

7 Convoyeur à bande à trois étages 1
8 1er Empileur de tôles automatique 1
9 2ème Empileur automatique 1
10 Système hydraulique 1
11 Système pneumatique 1
12 Système de lubrification 1
13 Système électrique 1



Caractéristiques :

  1. La ligne de coupe à longueur permet de réaliser des tôles d'acier plates d'une certaine longueur par planage et coupe à longueur, composée d'un dérouleur, d'une planeuse, d'une cisaille rotative, d'un empileur, etc. avec des fonctions auxiliaires de chargement de bobine, de mesure de longueur, de revêtement de film, de livraison et de sortie de tôles, etc.
  2. Le processus de travail est le déroulage, le planage 6hi à 19 rouleaux, la mesure de la longueur, la coupe par cisaille rotative volante, les tôles coupées vont au premier empileur jusqu'à ce que le nombre d'empilage atteigne le nombre prédéfini, puis transfert manuel au deuxième empileur. Pendant que les tôles vont au deuxième empileur, sortir les tôles sur la première table élévatrice par table à rouleaux, puis le premier empileur revient à l'état de fonctionnement. De cette façon, une coupe de bobine d'acier peut se poursuivre en continu.
  3. Le processus de travail est automatique, adoptant le contrôle servo PLC et HMI. Sur l'écran tactile, il est possible de définir les dimensions des tôles, le nombre de pièces, de calculer le poids des tôles, de plus, il dispose de fonctions : définir la vitesse d'alimentation, définir la longueur d'alimentation, définir le nombre d'alimentations, l'échange entre manuel et automatique, le démarrage automatique, l'arrêt automatique, la pause, la remise à zéro du compteur, le bouton avant-arrière, la montée-descente de la cisaille, les alarmes de défauts, etc.
  4. Les rouleaux chromés, les rouleaux en PU, la soufflerie, etc. jouent un rôle dans la protection de la surface des tôles contre les dommages.
  5. À l'exception de l'enfilage manuel, tout est en fonctionnement automatique.

Ligne de coupe à longueur à cisaille volante en acier inoxydableLigne de coupe à longueur à cisaille volante en acier inoxydable
