La mesure légère à grande vitesse a coupé à la ligne de longueur pour la tôle d'acier
La coupe de feuille de bobine en métal à la longueur est feuille importante de bobine traitant pour faire les tôles d'acier plates dans les morceaux, nous sommes fabricant de coupe de feuillard à la ligne machine de longueur, avons la coupe fournie aux lignes de longueur à environ 30 pays, les prochaines feuilles de bobine peuvent être les tôles d'acier laminées à chaud, laminées à froid, galvanisées, feuille d'acier inoxydable, feuilles en aluminium, la feuille légère de mesure exige très bien la mise à niveau et la coupe rapide. Planéité +/-1mm, arrêt rapide de feuille coupant 2m x 28pcs/min, coupe 2m x 40pcs/min. de mouche.
Les expositions à grande vitesse dans le fonctionnement continu du niveleur, de l'alimentation servo de longueur et du cisaillement pneumatique rapide, empilant la vitesse continue les prochains formulaires, pour une bobine 2mm x 1250 de x 15T, il prend 20minutes pour couper, au sujet de la bobine 40minutes un.
Disposition
Deux ensembles lovent préparer la selle, l'uncoiler simple de mandrin avec la tension arrière, la presse de bobine et l'éplucheuse principales, 4 haut niveleur, boucle de mine, le guide central, fixation servo de longueur avec le pelliculage, cisaillement, table de ceinture de la livraison, un ou deux empileur d'ensembles.
Composition
- Lovez la selle, bobines du magasin un ou deux pour le remplaçant, la charge 20T
- Voiture de chargement de bobine. bobine de charge sur le mandrin d'uncoiler, le levage d'up-down et la marche FWD-bwd.
- Uncoiler simple de mandrin : le mandrin hydraulique d'expansion pour Ф508mm standard, moteur arrière de tension est installé pour le déroulement stable et niveler, centralisant la base d'uncoiler pour assurer le centre de bobine sur le ceterline.
- Niveleur de 2+15 rouleaux : 4Hi, 4 rouleaux de secours de rangées, C.C 75KW.
- mesure de la longueur 7Servo (ou withFilm stratifiant) : La longueur servo mesurant (2+5+2 rouleaux conduits par le moteur servo et le contrôleur), avec l'unité centrale a enduit des galets presseurs pour la stratification de film
- Cisaillement rapide pneumatique d'arrêt : coupe d'axe détraqué de vers le bas à lever, forme de v inférieure de lame.
- Convoyeur à bande : transportez les feuilles de finition à l'empileur
- Empileur : empilement de la charge 5T.
- Voiture de feuilles : livrez les feuilles, puis en emballant. peuvent être deux voitures, on fonctionnant et l'autre qui attend.
Paramètres :
| Coupe légère à grande vitesse de mesure à la longueur |
Paramètres |
| Épaisseur en acier de feuille de bobine (millimètres) |
0.2-1.5mm, 0.25-2.0mm, 0,3 -3.0mm, 0.4-4.0mm |
| Largeur en acier de feuille de bobine (millimètres) |
600mm, 1000mm, 1250mm, 1600mm |
| Charge de déroulement (la TA) |
10T, 15T, 20T |
| ligne vitesse (mpm) |
80m/min |
| Coupant l'exactitude (millimètres) |
±0.50mm /2m dans la longueur
|
| Mise à niveau de la précision |
≤±1.0mm/m2 |
| Coupure des bavures |
≤3% d'épaisseur |
| Empilement de la précision |
≤1.0mm dans la largeur, ≤1.5mm dans la longueur, |
| Puissance totale (kilowatts) |
100KW | 130KW | 150KW |
| Région terrestre (L X W) |
25m x 10m |
Nos clients de coupe à grande vitesse à la longueur :
en Malaisie, KSA, aux EAU, au Nigéria, en Algérie, aux Etats-Unis, en Russie, en Ethiopie, en Egypte, etc.

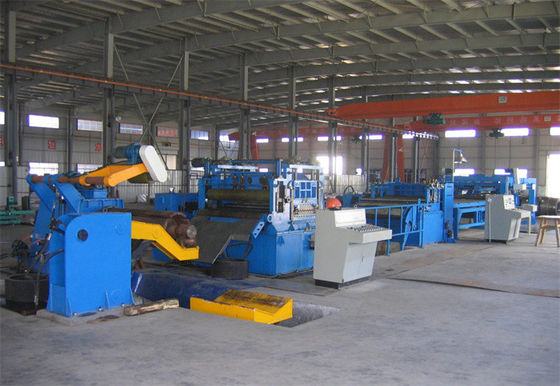

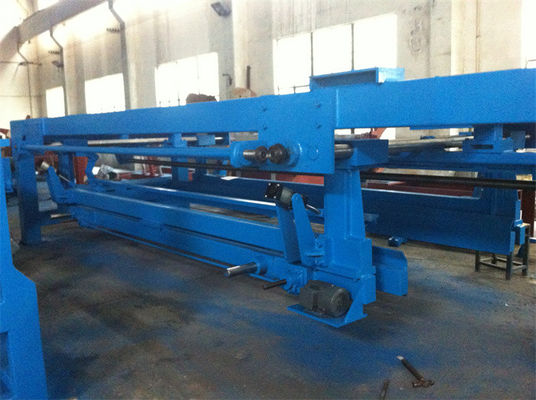

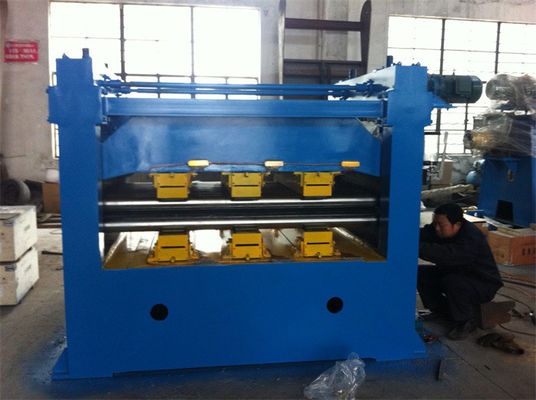

Photos :
