Coupe à la mouche à ciseaux rotatifs à la ligne de longueur avec tranchage des bords en acier inoxydable 0,3 - 3 X 1650

Image Grand : Coupe à la mouche à ciseaux rotatifs à la ligne de longueur avec tranchage des bords en acier inoxydable 0,3 - 3 X 1650

Détails sur le produit:

Lieu d'origine:	Wuxi, en Chine
Nom de marque:	Jinye
Numéro de modèle:	Volée (0,3-3) x 1650 plus découpage de bord

Conditions de paiement et expédition:

Quantité de commande min:	1 jeu
Détails d'emballage:	40HC X 6
Délai de livraison:	120-180days
Conditions de paiement:	T/T, L/C

Contact

Coupe à la mouche à ciseaux rotatifs à la ligne de longueur avec tranchage des bords en acier inoxydable 0,3 - 3 X 1650

description de

Nom:	Coupe à la mouche à ciseaux rotatifs à la ligne de longueur avec découpage des bords	Matériau en feuille:	Acier inoxydable 304, 316, acier inoxydable miroir
Épaisseur de la feuille:	0.3-3mm	Largeur de feuille:	500 à 1650 mm
Identifiant de la bobine:	508mm, 610mm	Diamètre extérieur de la bobine:	2 000 mm
Poids de la bobine:	20T	Vitesse de coupe:	180 pièces par minute.
Longueur de coupe:	200 à 3000 -6000 mm	Coupure du style:	Cisaillement rotatoire
Niveleur:	6 Haute précision	Puissance totale:	480KW
Région terrestre:	35m x 10m	Sens d'alimentation:	Le client décide
Mettre en évidence:	Coupe volante à la ligne de longueur , Coupe de bord à la ligne de longueur , ss Coupe volante à la ligne de longueur

Coupe à la mouche à ciseaux rotatifs à la ligne de longueur avec tranchage des bords en acier inoxydable 0,3 - 3 X 1650

La ligne de cisaillement rotatif de la tôle en acier inoxydable coupée en longueur a une fonction de découpage des bords, ici, concentrez-vous sur la description du découpage des bords, laissant d'autres pièces à introduire dans d'autres produits relatifs.

Une boucle avant et une boucle après la garniture de bord, pour garantir une bonne garniture des bords et une synchronisation avec les autres parties de la ligne.
Un guide central pour guider la tôle d'acier dans le tailleur de bord sur la ligne centrale
Disque à double arbre: composé d'un support fixe, d'un support mobile, d'un double arbre. Le support mobile se déplace sur des rails de base pour le changement d'outillage du couteau.engins et barres de ver, le chevauchement des couteaux entre les couteaux supérieurs et inférieurs est finement réglé à la main.

Le moteur est un moteur CC/CA, un réducteur de vitesse et une boîte de vitesses à dents dures.

Vitesse de découpage	0 à 80 m/min
Diamètre de l'arbre	Φ220 mm × 1700 mm
couteau à disque	Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'état de l'appareil.
Puissance du moteur	AC75Kw
roulements	Rameau NSK
Blocage de l'arbre	Fermeture à écrous hydrauliques 2 pièces

Enrouleur de déchets de bords: situé sur les deux côtés de la fente à disque, pour enrouler les déchets de bords après coupure de bords. Composé de base, cadre, arbre d'enroulement, guide d'enroulement, entraînement, etc.Le moteur est un moteur à courant alternatif et un réducteur.

Largeur de l'écartement de bord	2-8 mm/deux côtés
Vitesse de remontage	0 à 100 m/min
Charge maximale d'enroulement	Maximum: 500 kg
Moteur d'entraînement	AC4Kw x2 ensembles

Composition:

Je ne veux pas.	Composition	Quantité utilisée
1	Sillons de préparation de bobines	Une paire
2	Voiture de chargement par bobine	1 jeu
3	Armure de support du dérouler	1 jeu
4	Découler + Rouleau à rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux de rouleaux	1 jeu
5	Double pincement et réglage à 5 rouleaux + cisaillement de la tête de bobine	1 jeu
6	Boucle de roulement en cascade1	1 jeu
7	guide latéral	1 jeu
8	décortiqueur de bords	1 jeu
9	moulin à déchets	1 jeu
10	Boucle de roulement en cascade2	1 jeu

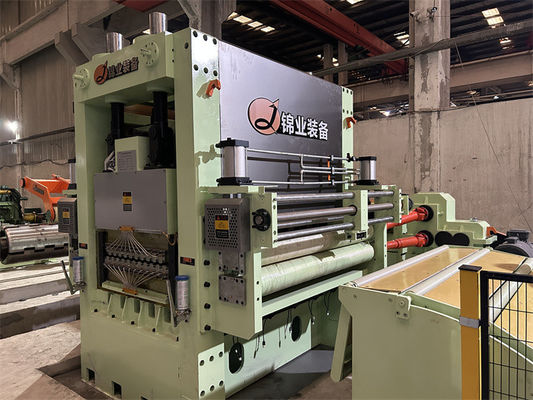

11	6hi nivelleur + nettoyeur de rouleaux de travail	1 jeu
12	Laminateur de papier à double face/électrostatique	1 jeu
13	Servo-alimentateur	1 jeu
14	Cisailleuse à mouche (cisailleuse rotative)	1 jeu
15	ceinture de transport + voiture de déchets	1 jeu
16	Tableau d'inspection	1 jeu
17	autres appareils de traitement des eaux usées	1 jeu
18	Tableaux à rouleaux de sortie	2 séries
19	Système hydraulique	1 jeu
20	Système pneumatique	1 jeu
20	Système pneumatique	1 jeu
21	Système de commande électrique	1 jeu

Paramètres de la machine:

Je ne veux pas.	Nom de l'article	Paramètres
1	Vitesse de coupe	Longueur de feuille ((mm) temps de coupe ((pcs/min)
		200 mm 180 pièces
		500 mm 160 pièces
		800 mm 100 pièces
		1500 mm 52 pièces
		2000 mm 40 pièces
		3000 mm 26 pièces
		4000 mm 20 pièces
		5000 mm 17 pièces
2	Vitesse de filtrage	0 à 15 m/min
3	Quantité de coupe	Pour les pièces de rechange, le coefficient d'élimination doit être supérieur ou égal à:
4	Source de puissance	380V/50Hz/3Ph
5	Puissance totale	~480 kW

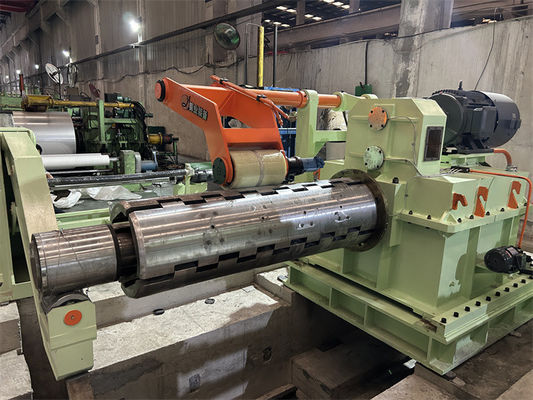

6	Moteurs de conduite	Décoiler: AC37KW
		2+5 pré-niveller: CA 55KW
		Le niveauur fin: AC132KW
		Pour les appareils de traitement de l'air:
		L'alimentateur de longueur: AC15KW
		Le cisaillement par mouche: AC132KW
		Station hydraulique: AC11KW
7	mode de commande	Contrôle de fréquence CA
8	Nombre d'opérateurs	Technicien 1 personne, ouvriers 2-3 personnes
9	Surface du terrain	L68m × W11m

Coupe à la mouche à ciseaux rotatifs à la ligne de longueur avec tranchage des bords en acier inoxydable 0,3 - 3 X 1650 0
