La mouche rotatoire de cisaillement de l'acier inoxydable SUS304 316L a coupé à la ligne 0.3-2 x 1000 de longueur

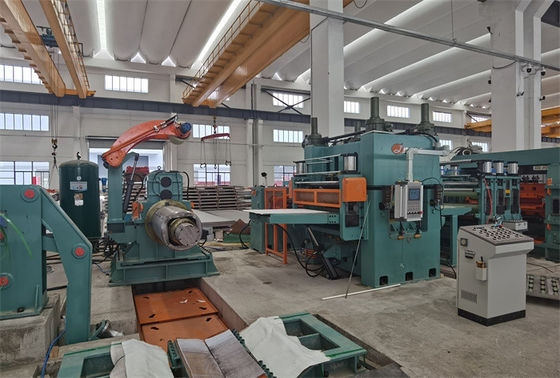

La coupe à la ligne de longueur est d'assurer la longueur des plaques d'acier plates par la mise à niveau et la coupure à la longueur, composée d'uncoiler, niveleur, cisaillement rotatoire, empileur, etc. avec des fonctions auxiliaires du chargement de bobine, mesure de longueur, revêtement de film, livraison et sortie de feuilles, etc.
Le processus fonctionnant déroule, 19 le rouleau 6hi nivelant, longueur mesurant, coupe rotatoire de cisaillement de mouche, les formulaires pour aller au premier empileur jusqu'au nombre d'empilement atteint le nombre préréglé, puis manuellement transfert au deuxième empileur. Tandis que les feuilles vont au deuxième empileur, produisez les feuilles sur la table élévatrice d'abord par retour de table et puis d'abord d'empileur de petit pain à l'état de travail. De cette façon, une coupe en acier de bobine peut sans interruption continuer.
Le processus fonctionnant est automatique, adoptant la servocommande de PLC et l'écran tactile de HMI.on, peut placer les tailles de feuille, nombre de PCs, calculent le poids de feuilles, d'ailleurs, a des fonctions : vitesse d'alimentation d'ensemble, longueur de alimentation réglée, nombre réglé d'alimentation, échange entre le début manuel et automatique, automatique, l'arrêt automatique, la pause, le compteur zéro, le bouton FWD-rwd, l'up-down de cisaillement, l'alarme de défauts, etc.
Le chrome a enduit des rouleaux, des rouleaux d'unité centrale, le ventilateur, le rôle de jeu etc. dans la surface protectrice de feuille d'être blessé.
Excepté le manuel filetant, tous dans le fonctionnement automatique.
Paramètres :
| Matière première et produit fini d'entrée |
| Matières premières |
Acier inoxydable chaud/laminé à froid SUS304, 201, 316 |
| Propriété mécanique |
Résistance à la traction σb≤800Mpa, σs≤550Mpa |
| Épaisseur |
0.2-2.0mm |
| Width1 |
00mm-1000mm (maximum) |
| Bobine O.D. |
≤Φ1800mm |
| Identification de bobine. |
Φ508mm (agrandissez à Φ610mm avec des garnitures) |
| Max Weight |
10tons, 15tons, |
| Longueur de feuille |
200 - 3300mm |
| Tolérance de longueur |
L 0 = 1M±0.3 millimètre (vitesse uniforme) |
| M±0.4 millimètre (accélération/décélération) de L 0 = 1 |
| Tolérance diagonale de longueur |
L 1 = 1M±0.5mm |
| Taille d'empilement |
650mm maximum (appui en bois approximativement 150mm haut) |
| Max Stacking Weight |
5 tonnes |
| |
Paramètres volants de CTL |
| 1 |
Vitesse linéaire |
0-60 m/min |
| 2 |
Filetage de la vitesse |
0-15 m/min |
| 3 |
Alimentation d'énergie |
380V / 50Hz/3PH |
| 4 |
Puissance installée |
Au sujet de 200KW |
| 5 |
Manière de coupure croisée |
Deux couteaux rotatoires pilotent la contre- coupe |
| la longueur de feuille est mesurée et match avec des courses de coupe. |
| 6 |
Manière de contrôle |
Contrôle à C.A., de commande numérique par ordinateur et de PLC |
| 7 |
Moteur d'entraînement |
a. Moteur de Decoiling : C.A. 30KW B. nivelant le moteur : C.A. 75KW |
|
c. Le vol cisaille le moteur servo :
C.A. 90KW
|
Composition :
| |
Article |
Quantité |
| 1 |
Station de chargement |
1 |
| 2 |
Voiture de chargement |
1 |
| 3 |
Mandrin simple Decoiler |
1 |
| 4 |
6Hi précis nivelant la machine (19 rouleaux) |
1 |
| 5 |
Dispositif de alimentation servo (incluez le dispositif de stratification) |
1 |
| 6 |
Coupeur à grande vitesse rotatoire de mouche |
1 |
| 7 |
Convoyeur à bande de trois étapes |
1 |
| 8 |
1er empileur automatique de feuilles |
1 |
| 9 |
2ème empileur automatique |
1 |
| 10 |
Circuit hydraulique |
1 |
| 11 |
Système pneumatique |
1 |
| 12 |
Système de lubrification |
1 |
| 13 |
Système électrique |
1 |

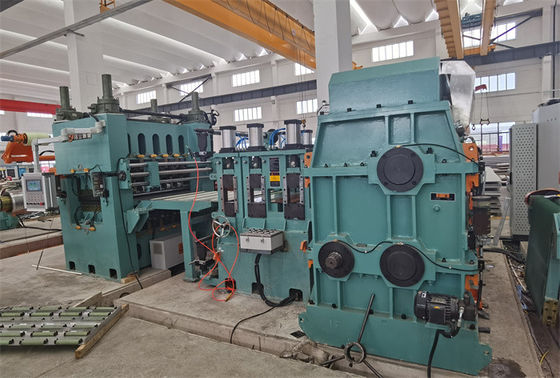

niveleur de la précision 6High :
- Pour niveler la plaque d'acier et envoyer le plat après à la longueur mesurant et coupant à la longueur.
- Composé de 19 rouleaux de travail, 21 rouleaux moyens, rouleaux 10lines de secours, moteur et transmission d'entraînement, 2 galets presseurs et cadres de machine, etc.
- Les extrémités des rouleaux de travail sont chargées dans des incidences imprégnées d'huile avec le système de lubrification mince automatique d'huile.
- les rouleaux 5lines de secours pressent sur les rouleaux inférieurs de travail, ajustés par le moteur et la commande de réducteur de vitesse et l'affichage numérique sur le panneau d'opérateur, les rouleaux 5lines de secours enfoncent sur les rouleaux supérieurs de travail se sont manuellement ajustés.
- Transmission de moteur à courant alternatif et de boîte de vitesse se relier aux rouleaux de travail par les joints universels.
- Le galet presseur supérieur enfoncent par les cylindres pneumatiques
- Les rouleaux et le cadre inférieurs sont fixes, des rouleaux supérieurs sont enfoncés par le réducteur de moteur à courant alternatif et la tige chaude de vis, l'ouverture entre les rouleaux supérieurs et les rouleaux inférieurs est mesurée par règle de râper et est digitalement montrée sur le niveleur.
