15T Decoiler Recoiler usine pour la bobine en métal fendant des lignes

15T Decoiler Recoiler usine pour la bobine en métal fendant des lignes

La bobine en acier fendant la ligne inclut des machines d'uncoiler, de découpeuse et de recoiler.

• Machine d'Uncoiler : bobine en acier de charge sur le mandrin d'uncoiler, tête ouverte de bobine et dérouler la bobine dans le processus de fente.

1. La machine d'Uncoiler a différents types : mandrin simple en porte-à-faux, mandrin simple avec le bras de soutien, doubles mandrins des étapes, doubles mandrins de cône.
2. Le mandrin simple en porte-à-faux est expansion hydraulique ou de mandrin pour la charge légère dans la bobine 5T
3. Mandrin simple avec le bras de soutien : expansion hydraulique et axe de soutien de balancement de mandrin de bras, pour la charge dans 20T.
4. Doubles mandrins des étapes : deux mandrins font face vis-à-vis l'un l'autre, chaque mandrin a deux ou trois étapes, s'ouvrir et se fermer des deux mandrins par hydraulique, pour les bobines minces de feuille de la charge lourde 20-35T.
5. Doubles mandrins de cône : mandrins de cône sans étapes pour la feuille épaisse avec la charge 20-40T.

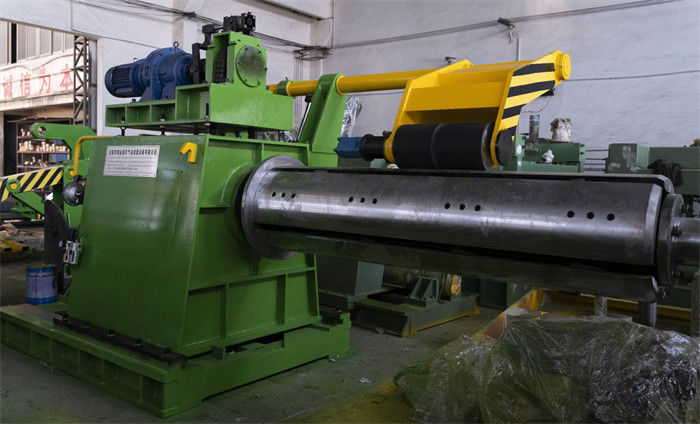

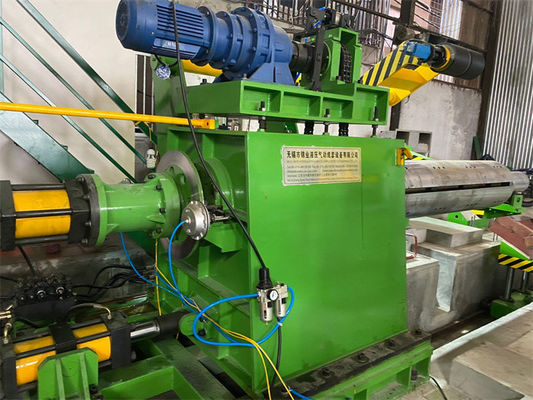

• Machine de Recoiler : le rebobinage a fendu des bandes sur le mandrin de recoiler, il inclut le séparateur de presse, le mandrin d'expansion, le moteur d'entraînement et la boîte de vitesse de transmission, bras de soutien, poussoir.

1. Pour la tôle d'acier mince, l'enroulement inoxydable et en aluminium de feuille, le mandrin de recul est sans couture, pour protéger les bandes en acier à l'intérieur des couches.
2. Les bandes en acier rebobinées sont ordonnées en couches et bords, le télescope à moins de 0.5mm
3. Le séparateur fini de presse est cadre overarm ou debout. le séparateur overarm installé sur la base de recoiler, alors que la position du cadre se tient à coté avec le bras enfoncent sur les bobines fendues. L'ancien pour de petites bandes d'épaisseur séparant, le dernier approprié aux bandes épaisses. Le séparateur overarm peut être balancement hydraulique ou up-down droit hydraulique.

La machine de fente mince de feuille a besoin de 120m/min de fente à grande vitesse, 150m/min, 200m/min, au sujet d'une demi-heure peut fendre ainsi une bobine, plus

le mécanisme efficace est arrangé pour raccourcir le temps d'arrêt, la période du chargement, filetant et le déchargement peut être fini dans 10minutes, chaque 8 heures peut fendre 10coils (10coils x 15T = 150T).

Paramètres :
