Machine à découper des lignes minces de très haute précision pour l'industrie des batteries Li-ion

Machine à découper des lignes minces de très haute précision pour l'industrie des batteries Li-ion
Basic Properties
country of origin
Wuxi, en Chine
Brand Name
Jinye
PRODUCT MODEL
(0,1-1) x1250
Trading Properties
MOQ
1 jeu
Packing
3 x 40HC
period for dispatch
120 -150days
payment method
L/C, T/T
Supply Capacity
20sets par an

Product Details

Mettre en évidence:

L'industrie des batteries au lithium-ion

,

Ligne de découpe à épaisseur mince

,

Ligne de découpe de très haute précision

Name: Machine à découper des lignes de calibre mince Super précision
Material: Acier électrique au silicium CRGO, CRNGO
Sheet Thickness: 0,1 à 1 mm
Sheet Width: 300-1250mm
Slitting Speed: 0 à 250 mpm
Slitting Quantity: 40 bandes
Slit Width Tolerance: +/- 0,05 mm
Total Power: 300KW
Land Area: 25m x 8m
Slitter Arbor: 180mm
Recoil Mandrel: 508mm
Tension Station: une paire de rouleaux en PU
Product Brief
Précision superbe de machine de découpeuse de ligne de mesure mince pour l'industrie des batteries Li-ion La ligne de refendage de feuilles minces super rapide et super précise montre la capacité de notre société, la vitesse peut aller jusqu'à 300 m/min maximum, la super précision signifie que les ...
Product Description

Précision superbe de machine de découpeuse de ligne de mesure mince pour l'industrie des batteries Li-ion



La ligne de refendage de feuilles minces super rapide et super précise montre la capacité de notre société, la vitesse peut aller jusqu'à 300 m/min maximum, la super précision signifie que les bandes fendues sont linéaires, peu de bavures, tolérance des largeurs de fente inférieure à 0,05 mm, l'épaisseur peut être très fine à min. 0,05 mm bien que généralement supérieur à 0,10 mm. Bienvenue à vous faire part de vos besoins spécifiques, nous pourrons alors vous proposer une machine.



Personnages :

  1. Selle de stockage de bobines : placez la bobine prête sur la selle, le chariot à bobines (chariot) peut passer sous la bobine et la soulever, ce qui réduit le temps de travail du pont roulant et évite que la bobine d'acier ne soit endommagée si la grue place directement la bobine sur le chariot à bobines.
  2. Chariot de chargement de bobines : soit un wagon de bobines de type au sol, soit un wagon de type fosse, assure un chargement efficace des bobines sur le mandrin de déroulement.

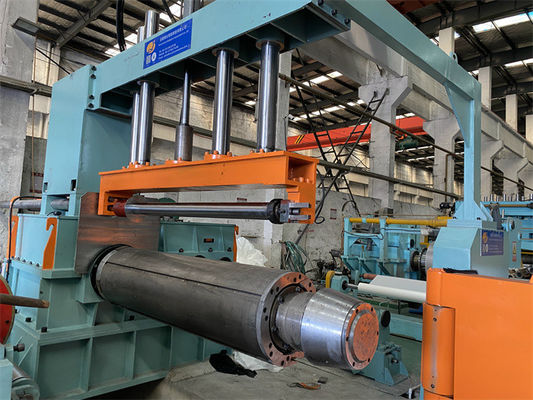

  3. Dérouleur à mandrin unique : mandrin d'expansion hydraulique approprié pour un mandrin sans soudure de 508 mm, et peut installer des segments supplémentaires ou un manchon en caoutchouc pour dérouler des bobines de plus grande taille. La charge sur le mandrin varie selon les différentes dimensions des bobines métalliques.
  4. Bras de presse à traction de tête de bobine, plaque de pelletage d'éplucheur : coopérer les uns avec les autres pour ouvrir la tête de bobine et l'envoyer dans un chargeur à pincement.
  5. Alimentateur à pincement (type mobile) : lors du filetage, envoyez la tête de bobine vers la découpeuse, en mode automatique, synchrone avec la découpeuse envoyant continuellement la bande dans la boucle de l'accumulateur.

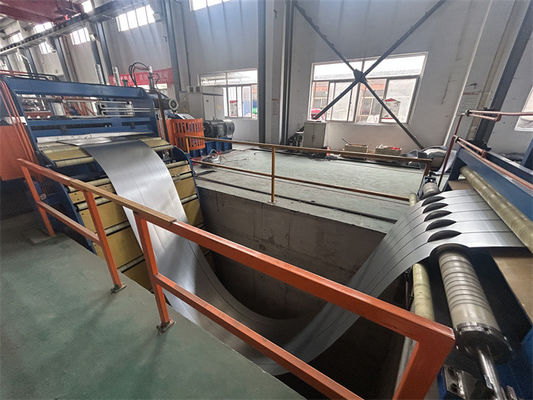

  6. 1# première boucle d'accumulateur dans le sol : pont de levage automatique de haut en bas de la chaîne de moteur pour laisser passer les feuilles fines pendant la phase de filetage, en mode automatique, accumuler le déplacement de l'acier dans la fosse de boucle pour synchroniser l'alimentation par pincement et la vitesse de refendage, avec des yeux électriques sur les parois de la fosse pour rétroaction.

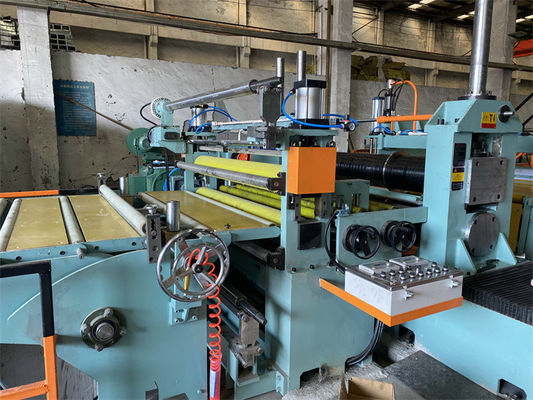

  7. Rouleaux de presse et guide latéral (type mobile) : pour guider horizontalement et verticalement la bande d'acier au centre de la machine à refendre. Guide latéral à réglage automatique à la largeur de la bande d'acier.

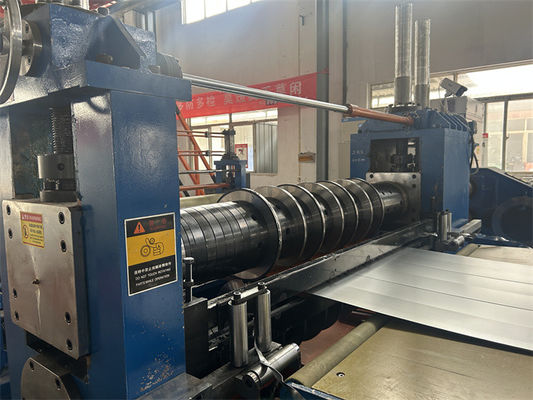

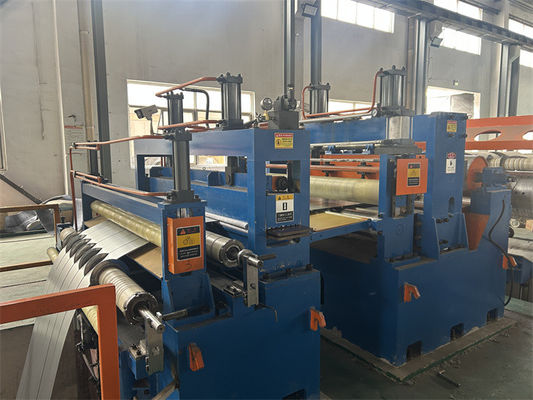

  8. Découpeuse : comprend une paire d'arbres de couteaux parallèles, un support de découpe mobile, un support de découpe fixe, un mécanisme à visser, un entraînement et une transmission contrôlés par un pilote AC.

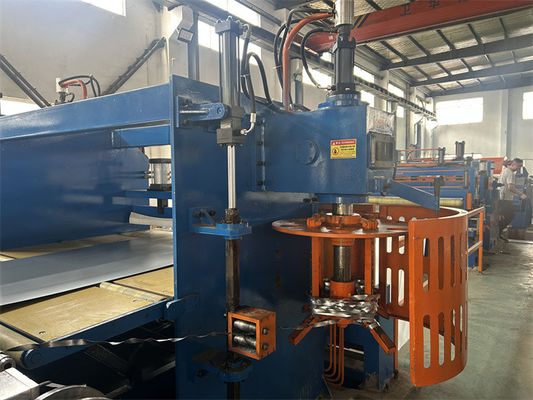

  9. Enrouleur de ferraille de bord : ferraille de vent séparée hors ligne, la ferraille tombe détendue dans la fosse.
  10. Fosse de boucle d'accumulateur 2# : la même structure avec la fosse d'accumulateur 1#, pour garantir une vitesse synchrone de refendage et de recul, les bandes fendues ne s'emmêlent jamais dans la boucle.
  11. Unité de mesure de tension et de vitesse : type de feutre de laine hydraulique et type à double rouleau, fourniture de tension de recul, encodage mesure la vitesse de la ligne avant le recul.
  12. Rouleau déflecteur et pré-séparateur : avant le recul, séparez les bandes d'acier dans l'ordre et guidez les bandes vers la pince à mandrin de recul.
  13. Bras de séparation et enrouleur : mandrin sans soudure, pour assurer un bon recul, différence de bord ±0,05 mm.
  14. Système de contrôle électrique : PLC pour contrôler la ligne de refendage fonctionnant à grande vitesse 300 m/min.

Paramètres :

Ligne de refendage 0,1 -1 X 1250 250mpm Paramètres
Bobines d'acier à venir ID508mm, 610mm, OD1800mm, poids de la bobine 20T
Ressorts pour bébé finis ID508mm, OD1800mm, poids de la bobine 20T max
Largeur de la bobine mère 300-1250mm
Largeurs des ressorts bébé 10mm -100mm
Nombre de refendage 40 fentes
Moteurs principaux Découpeuse 110KW + Enrouleur 132KW
Couteau à découper ID205 x OD320 x 8/10 mm SKD11 HRC58-61
Mandrin de recul Mandrin sans soudure
Facultatif Découpeuses à échange rapide, déchargement du tourniquet
Vitesse de refendage 0-150-250mpm réglable
Configuration Automate, Inovance Drive, vannes Rexroth
Précision de refendage

Largeur de fente ±0,05 mm ; Cambrure ±0,05 mm/m ;

fraise 3% de l'épaisseur ; bosse de recul <0,3 mm
