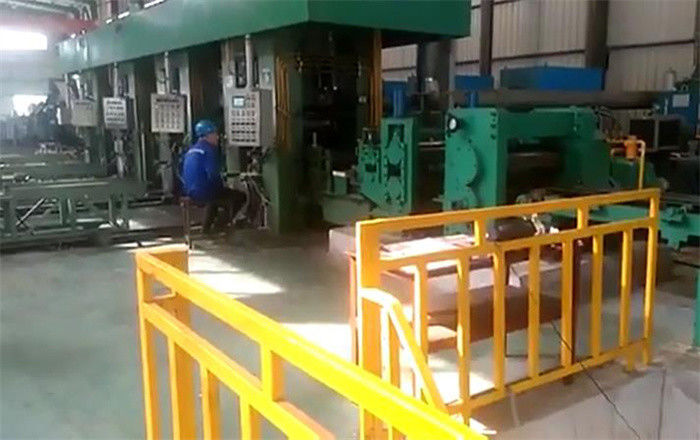

Ligne tandem de laminoir à froid de CAG CAF RPA avec le déroulement de CPC
Product Details
Laminoir à froid tandem de RPA
,Laminoir à froid tandem de CAF
,Laminoir de CAG avec le déroulement de CPC
Ligne tandem de laminoir à froid de CAG/CAF/RPA avec le déroulement de CPC
Composition :
- Expansion hydraulique Uncoiler un ensemble
- le pincement de Deux-petit pain, cinq-petit pain redressent le dispositif un réglé
- Soudure et coupure de l'ensemble du dispositif un
- type ensemble en spirale de plancher de la boucle une
- Entrée traitant l'ensemble de la plate-forme une

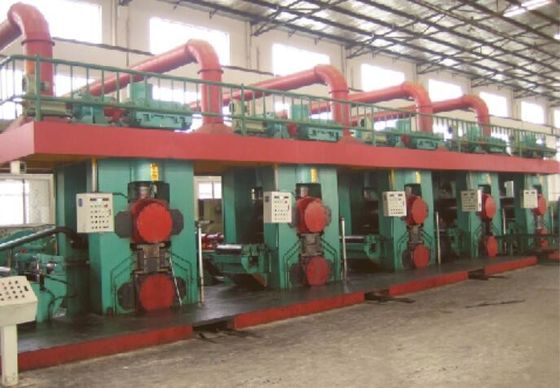

- Moulin principal : Six moulins froids des ensembles 4Hi
- Ensembles de la mesure d'épaisseur six
- Ensembles du mètre de tension cinq
- Sortie traitant l'ensemble de la plate-forme une
- Expansion hydraulique Recoiler : Un ensemble
- Boîte fonctionnante locale : Six ensembles
- Ensemble central du pupitre de commande un
- Station hydraulique : Trois ensembles
- Ensembles minces de la référence deux d'huile
- Ensemble du système de refroidissement un d'Emuslfied
Écoulement :
Le Cinq-petit pain →Hydraulic de chargement hydraulique d'uncoiler→ d'expansion de chariot redressant le → de machine soudant et coupant le →output principal de moulin de platform→ de traitement d'entrée de platform→ (6 moulin froid d'ensembles 750 4Hi) traitant l'expansion hydraulique Recoiler→ de platform→ hydraulique déchargent le chariot
Paramètres :
| Matériaux de bande en métal : |
|
Acier au carbone (Q195, Q235,08AL) |
| HRPO, acier de noir d'heure, |
| Après le recuit intermédiaire |
| Identification de bobine : 508 millimètres ; |
| Bobine OD : 1800 millimètres maximum |
| Poids de bobine : 12 000 kilogrammes maximum |
| épaisseur de bande : 2 - 3mm ; |
| largeur de bande : 550 - 750 millimètres ; |
| Spécifications de produit fini : |
| Identification de bobine : 508 millimètres ; |
| Bobine OD : 1800 millimètres maximum |
| Poids de bobine : 12 000 kilogrammes maximum ( |
| Épaisseur de finition de bande : 0,25 - 0.8mm ; |
| Largeur de bande : 550 - 750 millimètres ; |
| Précision de produit fini : |
| Différence d'épaisseur dans la direction longitudinale (dans le roulement stable) : |
| <±0.005mm (d<0> |
| Paramètres de machine : |
| Force de roulement maximum : 7000KN ; |
| Ligne vitesse maximum : 360 m/min ; |
| Filetage de la vitesse : 20 m/min ; |
| Réduction d'épaisseur : |
| Maximum supérieur à la réduction d'épaisseur de 90% (variant selon les propriétés en acier de bande) |
| Tension de recul : kN 70 |
| Moteur de Recoiler : C.C 430KW |
| Diamètre φ210mm - 200mm de rouleau de travail ; |
| Diamètre de secours φ650 -620mm de rouleau ; |
| Section de colonnes de moulin : 350 x 450mm ; |
| Roulement à rouleaux de secours : FCD72104380 |
| Diamètre de déroulement de mandrin : 508mm |
| Diamètre de mandrin de recul : 508mm |
| Espace d'ouverture maximum entre les rouleaux de travail : 70mm |
| Pression systématique hydraulique pour le cylindre hydraulique de pompe : MPA 25 |
| Pression hydraulique pour le rouleau se pliant, rouleau moyen transférant, équilibre, poussée de côté : 21Mpa |
| Pression hydraulique normale : 10Mpa ; |
| Moteur de recul : 430KW ; |
| Moteur principal de moulin : 700KW X 6 |
Contrôle de CAG :
Le système de contrôle automatique d'épaisseur se compose de mesure d'épaisseur, armoire de commande électrique, le déclencheur pour rectifier la déviation d'épaisseur. La mesure d'épaisseur sans interruption mesurer l'épaisseur de bande, un affichage latéral et enregistrer la déviation d'épaisseur, l'autre signal de déviation latéral d'épaisseur d'entrée au contrôle électrique. L'affaire d'armoire de commande avec le signal différentiel d'épaisseur, donnent l'instruction au déclencheur de rectifier l'épaisseur, le déclencheur ajuste enfoncent du moulin pour changer l'espace de rouleau par le moteur ou les cylindres hydrauliques, ou ajustent la tension de recul en changeant le courant d'armature de recoiler, l'épaisseur de bande est rectifié ainsi. L'équation de ressort et la courbe élastique d'élongation pour réaliser le contrôle d'épaisseur.
Modes de contrôle de CAG :
- Chaque contrôle latéral d'espace : pour commander l'espace de chaque rouleau latéral, pour faire le rouleau et chaque CAG commission de cylindre hydraulique
- Chaque contrôle de force de roulement latéral : pour commander chaque force de roulement de côté pour marquer le rouleau.
- Contrôle moyen d'espace : pour commander l'espace moyen pour le roulement modèle de position.
- Contrôle d'inclination : pour commander l'inclination d'espace de deux côtés, d'ajuster la planéité de feuille et la déviation.
- Contrôle de force de roulement total : à la force de roulement de total de contrôle dans le modèle de roulement de force.
- En mode de contrôle efficace d'espace, le contrôleur d'inclination d'espace est activé pour assurer à espace de deux côtés la même chose, en mode de contrôle de roulement efficace de force que le contrôleur de roulement de différence de force est activé pour assurer à force de roulement de deux côtés la même chose. Le contrôle moyen d'espace est mode de contrôle de défaut pour réaliser le commutateur non à percussion entre différents modèles en plaçant la valeur actuelle et suivre de rampe.
