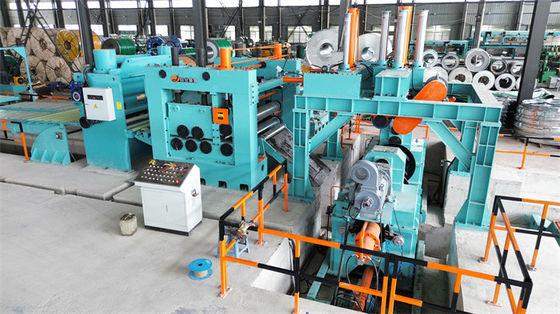

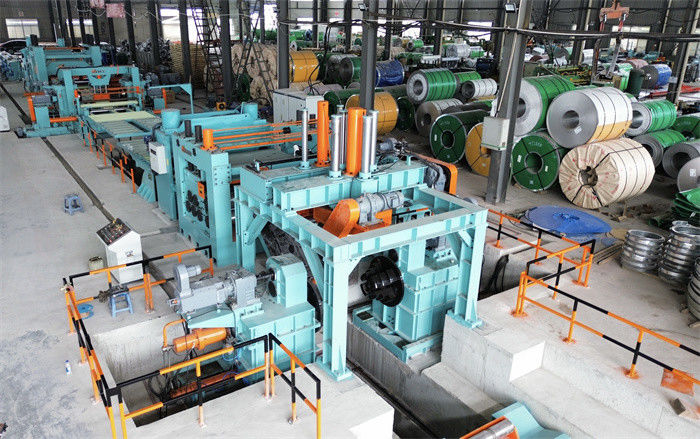

Ligne de coupe à longueur et de planage de bobines en acier inoxydable avec rognage des bords 4-16 X 2000

La ligne de coupe à longueur en acier inoxydable de forte épaisseur est une coupe à longueur robuste de haute précision, son coût est bien supérieur au budget d'une ligne de coupe à longueur normale. La plage d'épaisseur de 2 à 16 mm nécessite deux planeurs, placés côte à côte, un planeur pour 2 à 6 mm, l'autre pour 4 à 16 mm. De plus, la ligne de coupe de tôles en acier inoxydable a une fonction de rognage des bords, de revêtement de film, de caractéristiques d'empilage automatique, nous avons de l'expérience dans la ligne de coupe à longueur de tôles en acier inoxydable épaisses, pouvons vous guider pour voir une ligne en fonctionnement dans l'usine de nos clients.
L'acier inoxydable, tel que les séries SUS200, SUS300, SUS400, comparé à l'acier au carbone normal, limite d'élasticité ≤270Mpa Résistance à la traction≤465Mpa, résistance des tôles en acier inoxydable Limite d'élasticité ≤500Mpa Résistance à la traction≤800Mpa

Composition et paramètres :


Points spéciaux à noter :

1. L'enfoncement des rouleaux de planage supérieurs sur le planeur : deux ensembles de moteurs connectés à une vis sans fin et à une tige, un ensemble du côté entrée et l'autre du côté sortie. Le moteur peut être un moteur normal ou un servomoteur, le capteur de déplacement linéaire peut être installé pour indiquer la position d'enfoncement, ce qui permet de régler facilement la position d'enfoncement sur le panneau de l'opérateur.
2. Un équipement de stratification de film peut être installé sur les rouleaux de pincement de la tôle finale avant la cisaille pour stratifier un film ou du papier sur la surface de la tôle en acier inoxydable.
3. La cisaille de tête de bobine est disponible pour couper la tête de bobine ou couper la bobine à mi-chemin, et le dérouleur peut rembobiner la tôle de bobine, il est pratique de contrôler les quantités de coupe de tôle.
4. Le module de mesure du poids peut être installé sur le dérouleur et l'empileur, pour connaître facilement le poids de la bobine ou des tôles.
5. Les paquets de tôles se déplacent vers l'arrière, si la longueur de la tôle est courte, le paquet peut sortir progressivement de la zone d'empilage vers la zone d'emballage, puis les travailleurs emballent chaque paquet un par un.

Caractères :
1. Dérouleur / Dérouleur
la ligne de coupe à longueur robuste manipule des bobines d'acier lourdes de forte épaisseur. le dérouleur a des mandrins doubles et de solides bases coulissantes.
Chaque mandrin a trois étapes, l'ouverture et la fermeture des deux mandrins par des vérins hydrauliques.
Mécanisme de tension arrière installé sur le dessus de la base du dérouleur, pour assurer la stabilité du déroulement.
2. Ouvre-tête de bobine à portique
Le portique est très solide, avec un rouleau presseur amortisseur, un rouleau redresseur sur le dessus du cadre.
le rouleau amortisseur hydraulique appuie sur le dessus de la bobine d'acier, et son angle d'enfoncement est réglable
Le rouleau redresseur peut glisser en avant et en arrière pour suivre la tête de la bande et la redresser.
Une plaque de pelletage installée sur le pré-planeur supporte la tête de bobine tandis que le rouleau redresseur appuie sur la tête de bobine.
3. premier pré-planeur 2+5
le rouleau est énorme et solide, soulageant les contraintes internes de la bobine d'acier, la surface du rouleau est durcie et chromée
Pour soulager la contrainte de flexion du déroulement à l'état détendu.
4. Rognage des bords : avant et après la zone de rognage, une fosse d'accumulation est disponible, le rognage des bords est constitué de deux bras de fendeuse à disque en porte-à-faux qui s'ouvrent et se ferment en fonction de la largeur de la tôle, avec un rouleau presseur pour empêcher la tôle principale de flotter, puis deux rembobineurs de déchets de bord.

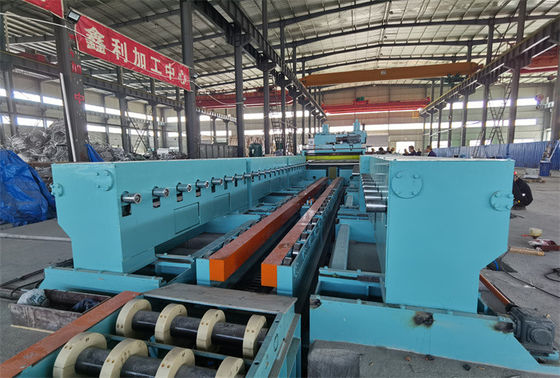

5. Planeur robuste
le nombre de planeurs robustes sera de 13 pièces, 11 pièces ou 9 pièces, le diamètre des rouleaux sera de 180 mm -230 mm -300 mm,
L'écart et l'angle des rouleaux supérieurs et inférieurs peuvent être ajustés.
La cisaille est arrêtée, le planeur est embrayé et arrêté sous la mesure du codeur, adapté à la coupe de tôles en acier inoxydable laminées à chaud.
6. Cisaille hydraulique
Cisaille : cadre solide, station hydraulique solide pour le cisaillement, type de cisaillement pendulaire, arrêt de la coupe sous la mesure du codeur.
7. Empileur automatique
 Empilage à trappe, reçoit chaque tôle sur le bras du rouleau, ouvre les deux bras pour laisser la tôle tomber sur la table élévatrice.
La table à rouleaux achemine les tôles empilées vers l'extérieur pour l'emballage.
8. Contrôle automatique, l'ensemble du processus est sous contrôle API en mode automatique. Les actions critiques sont sous surveillance par caméras, l'opérateur peut surveiller et faire fonctionner la ligne de coupe à longueur facilement sur la console de commande.
