L'épaisseur de la bande de cuivre est de 20 mm à 0,1 mm

L'épaisseur de la bande de cuivre est de 20 mm à 0,1 mm
Basic Properties
country of origin
Wuxi, en Chine
Brand Name
Jinye
PRODUCT MODEL
Cu 500
Trading Properties
MOQ
1SET
Packing
6X40HC
period for dispatch
150 -200days
payment method
T/T

Product Details

Mettre en évidence:

Moulin à laminage à froid de 20 mm

,

0.1 mm Moulin à laminage à froid

,

Moulin à laminage à froid chaud

Name: Fabrication à base de cuivre et de cuivre
Material: Le cuivre en laiton C110, C210, C260, C510
Input Thickness: 12-16mm
Finished Thickness: 0.1-1.0 mm
Strip Width: 400 mm
Coil Load: 3T
Rolling Speed: 80 à 200 m/min
Press Down: Mecanique, hydraulique AGC
Rolling Process: Réversible
Recoiling Tension: 30KN.M.
Rolling Force: 250T
Mills: 2 en un, 4 en un
Product Brief
Fabrication à froid à bande de tôle de cuivre, de bronze ou de laiton bandes en cuivre (bronzées, cuivres)Processus de laminage: Par laminage à chaud et à froid, laminage à chaud à partir de billets jusqu'à une épaisseur d'environ 17 mm par un moulin à 2hi Le laminage à froid du cuivre sera le ...
Product Description

Fabrication à froid à bande de tôle de cuivre, de bronze ou de laiton



bandes en cuivre (bronzées, cuivres)Processus de laminage:

  • Par laminage à chaud et à froid, laminage à chaud à partir de billets jusqu'à une épaisseur d'environ 17 mm par un moulin à 2hi
  • Le laminage à froid du cuivre sera le premier laminage brut à obtenir environ 3 mm de feuille par 4hi
  • de 3 mm à environ 1 mm d'épaisseur par moulin inverse 4hi
  • Ensuite, le laminage fin produit des bandes de cuivre et même des feuilles de cuivre par un moulin réversible AGC hydraulique 4hi ou 6hi.

Le laminage à froid peut être 4-Hi ou 6-Hi pour réaliser le laminage rugueux, le laminage fin et le laminage en feuille de cuivre.

Prenons l'exemple de la réduction de l'entrée de 16 mm à 1,5 mm:
16 mm-10 mm-7 mm-5 mm-4 mm-3,6 mm (réchauffement)
4 mm-2,4 mm-1,7 mm-1,5 mm, au total 8 passages en roulement



Spécification du moulin à laminage à froid hydraulique 4Hi réversible

de qualité de bande de bobine:
le cuivre (C110/C120/C122/C144),
L'acier jaune (C260/C268/C272),
L'acier rouge (C230, C220, C210)
L'équipement est constitué d'une série de composants de base, dont les éléments de base sont:

La bande de bobine d'entrée est de 12×16×250×400 mm.
Des bobines de sortie: 0,8 ∼1,5 × 250 ∼400 mm

Réduction de l'épaisseur par passage: Max 40%δ
Réduction moyenne de l'épaisseur par passage: 30%
Réduction totale de l'épaisseur par laminage après un recuit: ≤ 90-95%δ
Réduction de l'épaisseur par recuit intermédiaire: ~ 75%
Précision de régulation de la tension: ≤5‰, précision de régulation de l'épaisseur: ≤土0.005mm

Des bobines de cuivre:
Diamètre extérieur maximal:1200 mm
Diamètre intérieur: bobines de matières premières: 500 mm ID de recul: 508 mm
Poids maximal de la bobine:3 t

Force de roulement maximale:2500 KN
Le couple de roulement: 30 KN.m.
Vitesse de roulement maximale de 200 m/min
Vitesse de remontage maximale de 220 m/min
Force de retour: 30 KN


Le cuivre (bronz, laiton) et l'alliage de cuivre Les plaques à bande sont largement utilisées dans les industries de l'électronique, de l'automobile, de l'électricité, des appareils électroménagers, etc. pour fabriquer des pièces telles que des éléments électriques, un support de lumière,le capuchon de la batterie, boutons, joints, piles lithium-ion, etc.





Système hydraulique d'assistance à l'accélérationPour réduire l'épaisseur du cuivre à 0,03 mm, la réaction de haute précision du système de commande automatique hydraulique AGC joue un rôle essentiel:

Il est composé de 2 cylindres hydrauliques pour le press-down, d'un système hydraulique servo, d'un système PLC, d'un jauge d'épaisseur, d'un ordinateur industriel, etc. Le PC montre également aux conducteurs les paramètres du PLC pour le fonctionnement et l'économie.



Fonctions:

1 Appuyez manuellement vers le bas ou vers le haut

2 Contrôle de la position de l'écartement des rouleaux

3 Surveiller la commande fermée

4 Contrôle fermé avant rétroaction

5 Contrôle de pression en boucle fermée

6 Deux cylindres hydrauliques en synchronisation

7 Deux cylindres hydrauliques en régulation d'inclinaison

8 Régulation zéro de l'écart entre les rouleaux

9 Contrôle de la rigidité du moulin

10 Contrôle non linéaire de la compensation du débit de la servo-valve et contrôle de la marge de pression de la cylindre hydraulique.

11 Accélération, contrôle de compensation de décélération,

12 Réglage manuel de l'écart et de l'épaisseur du rouleau

13 Protection contre les surcharges contrôle de la pression et de la différence de pression.

14 Contrôle de la protection contre les surcharges du dépassement de la différence d'écart entre les rouleaux

15 Commande d'ouverture/fermeture rapide

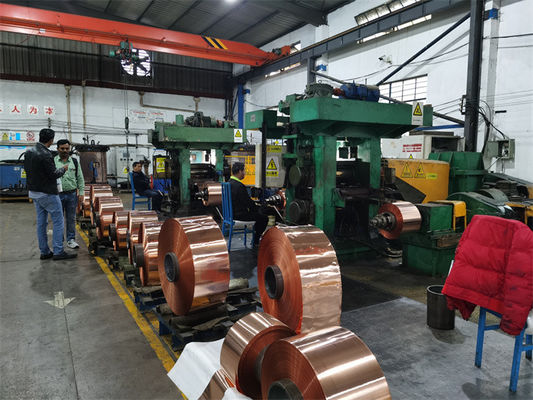

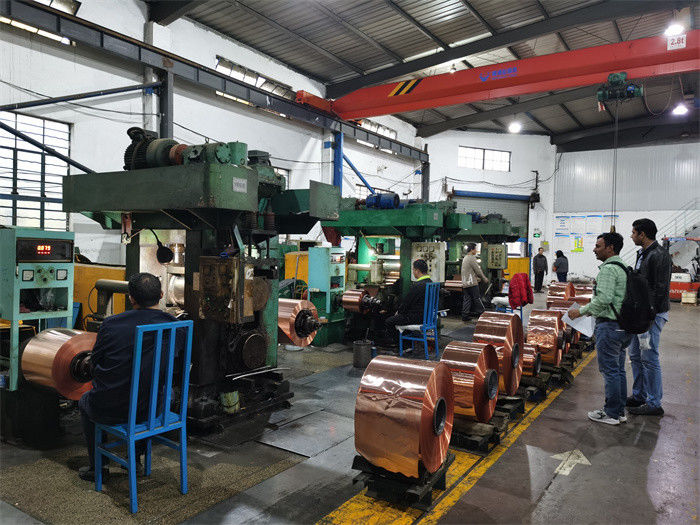

L'épaisseur de la bande de cuivre est de 20 mm à 0,1 mm

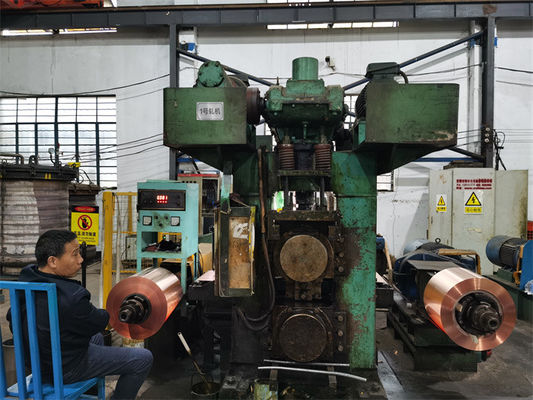

L'épaisseur de la bande de cuivre est de 20 mm à 0,1 mm
