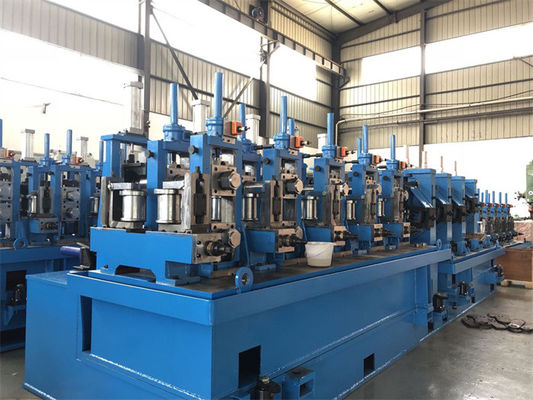

Tuyau d'acier de soudure à haute fréquence d'ERW faisant la machine avec la couture droite

Tuyau d'acier d'ERW faisant la machine avec la soudure à haute fréquence de couture droite

ERW a soudé des tuyaux peut être employé dans structurel se réunit, transmission liquide, meubles, champs de construction. La formation et la taille du tuyau rectifiant est l'unité de noyau de la ligne de tuberie, avec les coutures de soudure à haute fréquence de tuyau vide entre la formation et le classement par taille.
Notre chaîne de production soudée de tuyau peut fonctionner rapidement et sans à-coup jusqu'à 150m/min pour moins de 2" des tuyaux (de 50mm) faisant, et au-dessus de 100m/min pour des tuyaux de 2-4 pouces (50-100mm).
En attendant, le diamètre de tuyau d'ERW va à énorme, comme les tuyaux ronds de 500mm (place 400x400), ceci exiger le tuyau formant et la conception de classement par taille pour sauver des rouleaux, autrement, roulant le coût d'outils sera très haute. Les mécaniques automatiques ajustent des rouleaux pour changer des tailles de tuyau sont très importants, pour la manière manuelle deviennent trop difficiles.

Quand les clients principalement ou ont besoin seulement de carré ou les tuyaux soudés rectangulaires, nous adoptons « directement pour ajuster » former la technologie, un ensemble de rouleaux de formation combinés pouvons faire tous les tubes carrés et rectangulaires, commode, efficace et économique.
Sans compter que les unités de formation et de classement par taille, les autres équipements sur la chaîne de production de tuyau sont uncoiler, cisaillement et soudeuse de bout, accumulateur, soudeuse à haute fréquence, vol ont vu, roulent la table et l'emballeur automatique.

Le procédé de fabrication continu de tuyau : déroulant, coupant et soudure commune, s'accumulant, (le tuyau vide formant, guide de couture, soudure d'induction à haute fréquence, compression de couture, ébarbe l'éraflure, le polissage, le refroidissement, le classement par taille et la tête de Turcs se redressant), coupe de vol, rouler l'emballage de table.

Description d'équipement critique sur la ligne de tuberie d'ERW :
1.Uncoiler : expansion manuelle ou pneumatique doubles mandrins de 180 degrés pour la bobine 2T
Expansion hydraulique doubles mandrins de 180 degrés pour la bobine 3.5T
Mandrin hydraulique de l'expansion une pour 4-8T
Doubles mandrins hydrauliques vis-à-vis l'un l'autre pour 10-30T
boucle 2.Accumulator : accumulateur de cage pour la bande en acier de ≤3x150mm
L'accumulateur en spirale horizontal est pour tous les cas de l'accumulation de bande

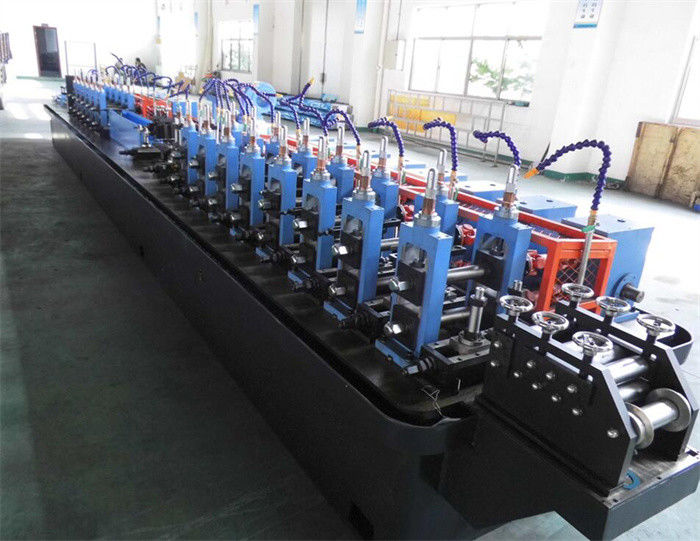

machine de formation et de classement par taille de 3.Pipe :

 scie de la coupe 4.Fly : en général les applications, frottement chaud coupant la scie de vol de style est assez, des années récentes de scie de coupe froide devient de plus en plus populaire pour les embouts de tuyau coupés sont lisses sans bavures. Les deux scies volantes sont technologie mûre.
table du petit pain 5.Discharging et emballage automatique
Les clients peuvent choisir : ou chaque tuyau fonctionne la table et puis la chute de petit pain dans le tuyau rassemblant le cadre, ou les tuyaux fonctionnent et vont à la table de emballage où des tuyaux sont automatiquement emballés dans le paquet d'hexagone.

Configuration de système électrique de tuberie

• 1.Pipe formant et classant par le moteur de C.C commandé par le conducteur de C.C de Parker
• 2. l'appareil à souder à haute fréquence est fait à Baoding
• 3.Flying a vu que le système de contrôle est Contor
• console d'opérateur 4.One pour l'uncoiler et l'accumulateur
