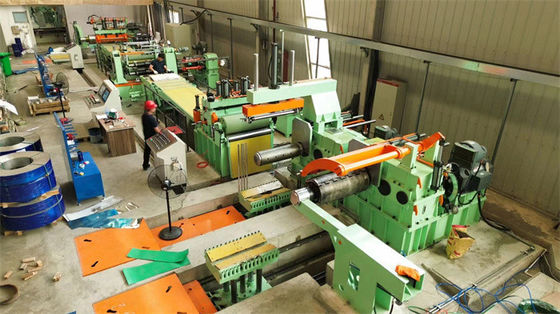

Machine à découper les bobines d'acier de précision pour découper l'acier inoxydable 2 x 850
Nous concevons et fabriquons une ligne de découpe de bobine en acier inoxydable de 0,2-2 x 850 capacités pour le client avec les caractères ci-dessous:
1. Décoiler à levier avec tension arrière
2- Enfoncez le déflecteur et coupez la terre.
3. Deux trous de boucle avant et après le trancheur
4. Laminage du film avant la découpe
5. le tournevis vertical en ligne
6. tension de plaque et séparateur
7 Récupérateur à double mandrin

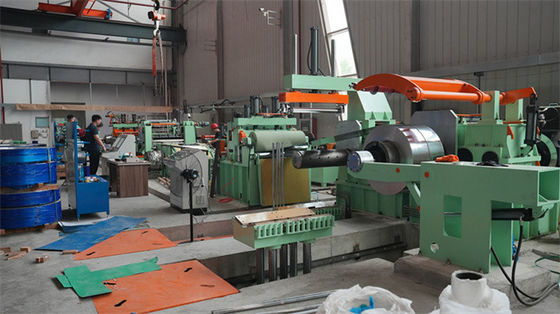

Dans une ligne de découpe d'acier, la machine à découler, la machine à découper et la machine à recouler sont les unités principales.
- Machine de décollage: charger la bobine d'acier sur le mandrin de décollage, ouvrir la tête de la bobine et décoller la bobine dans le processus de découpe.

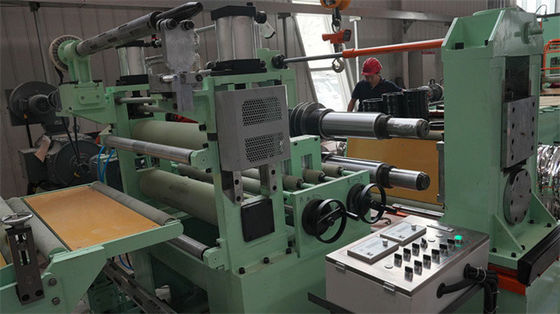

- Machine à fendre: double arbre pour porter des couteaux rotatifs circulaires pour couper la bande d'acier longitudinalement, le moteur et la boîte de vitesses entraînent les deux arbre,la pression vers le bas de l'arbre supérieur est réglée par moteur et engrenage de ver.
Les outils de tranchage comprennent des couteaux circulaires, des espaceurs en acier entre les couteaux et des coussins pour guider les bandes de fente en sortant directement du trancheur.
La précision de la tranchante est très importante, les deux arbores doivent être parallèles, les couteaux et les espaceurs doivent être de bonne précision.
Changement de couteaux: ouverture du support de tranchage latéral, installation des outils sur deux arbores.Deux têtes de tranchage ou arbores tournantes de tourelle permettent de désactiver l'installation des outils et d'économiser du temps de repos.
- Machine de remontage: remontage des bandes de fente sur le mandrin du remontage, il comprend séparateur de presse, mandrin d'expansion, moteur d'entraînement et boîte de vitesses, bras de support, poussoir.
Pour l'enroulement de feuilles minces, le mandrin de recul est sans couture, pour protéger les bandes d'acier à l'intérieur des couches.
Les bandes d'acier enroulées sont propres en couches et les bords, le télescope dans 0,5 mm
La machine de découpe de feuilles minces a besoin de coupe à grande vitesse 120m/min, 150m/min, 200m/min, donc environ une demi-heure peut couper une bobine, plus
Un mécanisme efficace est conçu pour raccourcir le temps de mise en marche, le temps de chargement, de filetage et de déchargement peut être terminé en 10 minutes, toutes les 8 heures peut être coupé 10 bobines (10 bobines x 15T = 150T).
Paramètres:
| Ligne de coupure 0,25 -2,0 X 850 200 mpm |
Paramètres |
| Des bobines d'acier à venir |
ID508mm, 610mm, OD1800mm, poids de la bobine est de 15T |
| D'une épaisseur n'excédant pas 1 mm |
ID508mm, OD1800mm, poids de la bobine 15T maximum |
| Largeur de la bobine mère |
300 à 850 mm |
| Largesses de bobines pour bébés |
20 mm à 600 mm |
| Nombre de découpes |
1 mm x 30 fentes; 2 mm x 15 fentes |
| Moteurs principaux |
Slitter 110KW + recouleur 132KW |
| Couteau à trancher |
L'indicateur d'échantillonnage doit être identifié comme étant identique à l'indicateur d'échantillonnage. |
| Tête de la roue de remontage |
à l'aide d'un dispositif électronique |
| Optionnel |
Parties à moteur à combustion |
| Vitesse de découpage |
Réglable de 0 à 100 à 200 mpm |
| Configuration |
Siemens PLC, Inovance VFD, soupapes de vitory |
| Précision de coupe |
Largeur de fente ± 0,1 mm; Camber ± 0,1 mm/m; bur 5% de l'épaisseur; bosse de recul < 0,5 mm |
La mise en page:
