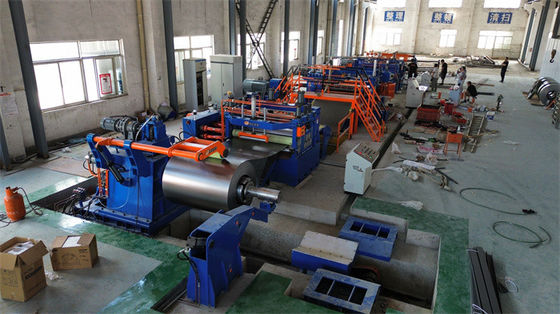

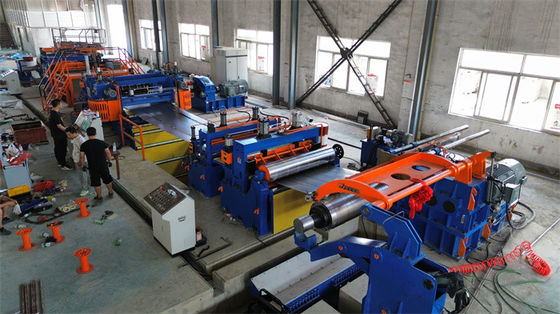

150mpm Machine automatique de découpe longitudinale de tôle de métal en bobine 0,3-3 X 1600
La machine de découpe de tôle en acier inoxydable de haute précision a une structure solide et une fabrication très précise, la ligne de découpe fonctionne très bien.
Pour l'acier au carbone, la résistance à la traction est ≤ 270 MPa, la résistance à la traction ≤ 465 Mpa, la résistance à la traction est ≤ 350 Mpa et la résistance à la traction est ≤ 600 Mpa.
.
La ligne peut couper différents états de bobines d'acier: laminées à chaud, laminées à froid, galvanisées, prépeintes dans différentes qualités d'acier.
Composition et caractéristiques
1- très résistant à la décoilure et à l'ouverture de bobine, à la pression de rouleau et à la pelle de pellicule, pour maintenir la bobine d'acier stable pendant le retrait de la bande d'acier et envoyer la tête de bande dans l'équipement d'alimentation par pincement.
2- Slitter: les supports, les arbres, les couteaux sont grands et forts.
3.Tous les rouleaux de transmission sont enduits de caoutchouc PU.
4La boucle d'accumulation est suffisamment longue et profonde pour que la bande d'acier s'accumule.
5- Unité de régulation de la tension en laine de type plaque propre pour fournir une tension stable réglable pour le recul.
6.Le recoiler est équipé d'un séparateur de bras type cadre portail, avec des bandes de séparation pressées de haut en bas.
7La vitesse de découpage est de 150 m/min.
8Les couteaux à découper seront de matériaux SKD11, H13K, etc.
9Système hydraulique, tels que des cylindres hydrauliques, des vannes, robustes et durables.
Précision de découpe:
- Tolérance à la largeur de fente: 0,10 mm; largeur de fente < 300 mm, épaisseur < 1,2 mm, tolérance à la largeur de fente ¥ 0,05 mm;
- Câmber de fente: ¥0,5 mm/M pour une bande de plus de 300 mm, ¥1,0 mm/M pour une bande de moins de 300 mm. Les bandes de bord à moins de 100 mm du bord de la bobine mère ne sont pas soumises à cette restriction.
- - 0,05 mm, ou, disons, pas plus de 5% de bande d'une épaisseur supérieure à 1 mm, coupée à une vitesse stable avec des couteaux tranchants et des trous appropriés.
- Récupération étonnante ± 0,5 mm (à vitesse stable, changement de vitesse pas si rapide
- Turriforme de rétractation: ± 2,0 mm (au diamètre maximal de la bobine)
Processus de mise en page:
Sillons de préparation de bobine, Voiture de chargement de bobine, Uncoiler à mandrin unique avec rouleau de presse, Peeler à tête de bobine, Pinch feeder & 5 rouleau Pré-niveler, Cisailleuse, boucle de puits 1, guide latéral, Slitter, enrouleur de déchets,La boucle de la fosse 2, Tensionnaire et pré-séparateur, rouleau de cisaillement et de déflecteur, recoiler avec séparateur de bras supérieur, roue de décharge de bobine, (tournevis)
Paramètres:
| Ligne de coupure 0,3 -3 x 1600 150 mm |
Paramètres |
| Des bobines d'acier à venir |
ID508mm, 610mm, OD1800mm, poids de la bobine est de 20 T |
| D'une épaisseur n'excédant pas 1 mm |
ID508mm, OD1800mm, poids de la bobine 20T maximum |
| Largeur de la bobine mère |
500 à 1600 mm |
| Largesses de bobines pour bébés |
30 mm à 600 mm |
| Nombre de découpes |
1 mm x 30 fentes; 3 mm x 15 fentes |
| Moteurs principaux |
Slitter 132KW + récoiler 160KW |
| Couteau à trancher |
L'indicateur d'échantillonnage doit être identifié comme étant identique à l'indicateur d'échantillonnage. |
| Tête de la roue de remontage |
à l'aide d'un dispositif électronique |
| Optionnel |
Parties à moteur à combustion |
| Vitesse de découpage |
0-120-150 mpm réglable |
| Configuration |
Siemens PLC, Parker Drive, les soupapes de vitory |
| Précision de coupe |
Largeur de fente ± 0,1 mm; Camber ± 0,1 mm/m; bur 5% de l'épaisseur; bosse de recul < 0,5 mm |
