Mesure à grande vitesse de lumière de précision fendant la ligne machine 0.3-3 x 1250mm
Product Details
Mesure légère fendant la ligne machine
,Précision fendant la ligne machine 1250mm
,Mesure légère à grande vitesse fendant la ligne
Mesure à grande vitesse de lumière de précision fendant la ligne (0.3-3 x 1250)
La feuille légère à grande vitesse de mesure fendant la ligne vitesse peut être 120m/min, 150m/min, 200m/min dans la fente automatique, pour raccourcir le temps d'arrêt le mécanisme qu'efficace est arrangé, la période du chargement, filetant et le déchargement peut être fini dans 10minutes. Dans 15T la bobine moyenne a besoin de 30minutes, chaque jour 8hours peut produire 240T.
La feuille légère continue de bobine en métal de mesure fendant à la grande vitesse dans la haute précision, chaque unité de fendre la ligne devrait être minutieusement conçue, usiné, réuni et installé pour assurer le processus de fente sans heurt, en attendant, considérez les caractéristiques spéciales du matériel de bande mince en métal. Nous sommes riches éprouvés à la conception et faisons adapté aux besoins du client fendant des lignes de haute précision à grande vitesse pour la fente mince de feuillard de mesure.
Nous avons fourni fendre des lignes à l'Indonésie, à la Malaisie, à l'Inde, aux Philippines, au Vietnam, à l'Arabie Saoudite, aux EAU, à l'Irak, à la Jordanie, à l'Egypte, à l'Algérie, au Nigéria, au Ghana, au Costa Rica, au Brésil, au Venezuela, à la Colombie, aux Etats-Unis, au Kazakastan, à la Russie, à l'Ukraine, etc.

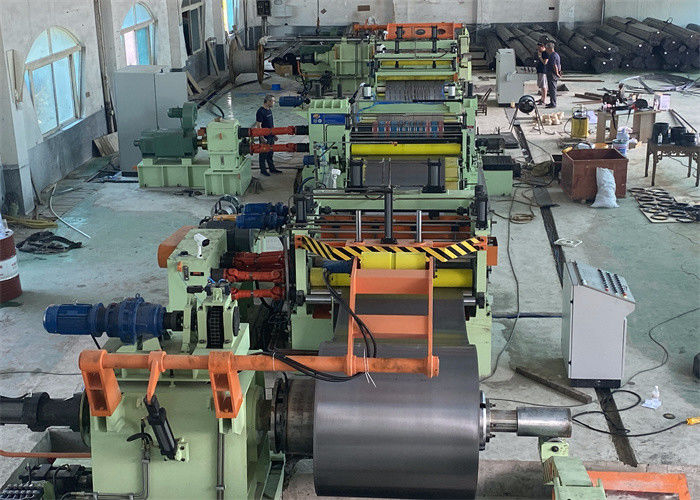

Composition et disposition
La bobine préparant la selle, le conducteur d'ouvreur de tête de chargement de voiture de bobine, d'Uncoiler, de bobine, de pincement et le Pré-niveleur, cisaillent, piquent l'accumulateur 1, le guide d'entrée, le bobinier de découpeuse, de chute, le Pit Accumulator 2, le tendeur et le pré-séparateur, le cisaillement de courrier et le rouleau de déflecteur, recoiler avec le séparateur overarm, bobine déchargeant la voiture, (le tourniquet)
- Uncoiler : type en porte-à-faux de mandrin habituellement simple pour la charge 15-20T de bobine

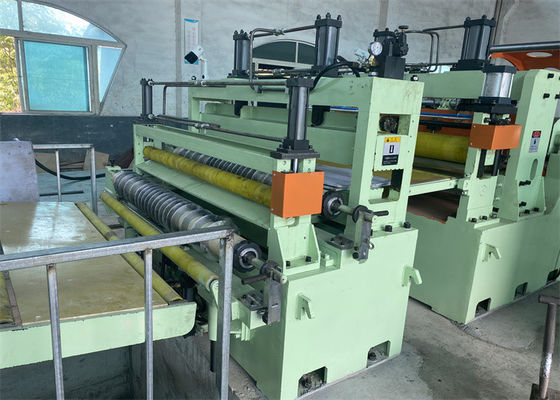

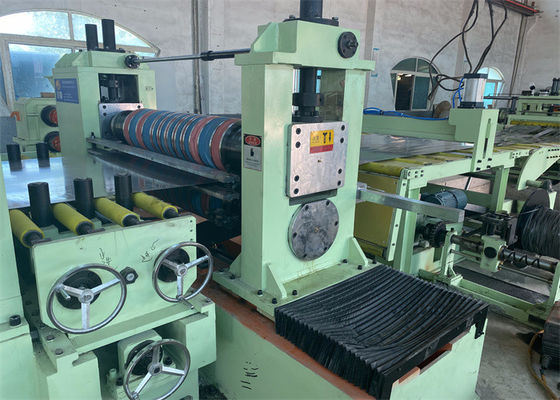

- La découpeuse est l'équipement de coeur de la ligne de fente, doubles axes pour que les couteaux à disques installent dessus, double échange de découpeuses rapidement est facultative
- Les queues de fente pressent le rouleau : installé sur la table de petit pain au-dessus des bobiniers de chute, pour presser les bandes fendues les queues pas tombent dans la boucle de mine.
- Rouleau de ébavurage de presse : avant de tendre, bavures de presse sur des bords de bandes.
- Station de tension : les poutres de contact de canaux maintiennent le feutre de laine pour fournir la tension de enroulement, tendant la pression est réglable.
- Rouleau de codage de déflecteur : guidez la direction et la ligne vitesse de bandes de mesure pour commander la synchronisation entre la découpeuse et le recoiler
- Recoiler : le mandrin sans couture ou les segments normaux sont disponibles, pour enrouler des bandes dans l'ordre sous la séparation de bandes de presse.
Paramètres
| Bobine de mère | Fente du nombre | Fente de la vitesse | Fente de la précision | Outils | Puissance | Capacité |
|
0.3-3mm épais largeur de 300-1250mm IDENTIFICATION de 508mm 1600mm OD poids 15T |
30strips pour 0.3-1mm ; 20strips pour 1.0-1.5mm ; 15strips pour 1.5-2.0mm ; 10strips pour 2.0-3.0mm ; |
180m/min en-dessous de 1mm ; 120m/min 1-1.5mm ; 100m/min 1.5-2.0mm ; 80m/min 2.0-3mm |
bandes de 20-1350mm ; ≤+/-0.10mm a fendu la largeur, bosse de enroulement ≤0.5mm. |
Couteaux : 6CrW2Si, SKD11, SLD, H13K Entretoises : Acier 45# Coussin : en caoutchouc, l'unité centrale sonne Séparateur en nylon 16Mn séparant des disques |
300KW total Découpeuse 110KW Pot tournant 132KW |
bobine 15T de 30mins/coil X, 8hours 240T |
Dessin de disposition
