Machine à découper à chaud en acier au carbone HR(deux à six x 1600)
Les tôles d'acier au carbone sont les tôles métalliques les plus courantes, la plupart des tôles d'acier au carbone sont des tôles à faible teneur en carbone (acier doux), les tôles d'acier à carbone moyen et élevé sont des tôles d'acier à haute traction de haute qualité,les bobines d'acier au carbone HR laminées à chaud sont plus épaisses que les tôles d'acier avant le processus de laminage à froid, d'une épaisseur supérieure à 2 mm, HRC généralement pour des applications structurelles telles que les tuyaux en acier, les colonnes et poutres de rayonnages, les cadres et les poutres.
La ligne de découpe HRC est robuste pour supporter la lourde charge de la peau d'oxyde, est de haute efficacité pour donner une bonne production.Une ligne de découpe de tôle laminée à chaud peut fournir des bandes de fente pour deux ou trois usines de tuyauterie ERW, quatre ou cinq rouleaux formant des machines.
Nous connaissons bien les exigences des clients en matière de lignes de découpe de bobines laminées à chaud et de la configuration des machines adaptées au marché.Nous avons fourni des centaines d' ensembles de machines de découpe de RH aux clients du monde entierBienvenue à vos questions.
Composition:
1)Salle de préparation en bobine
2) Découler à double mandrel

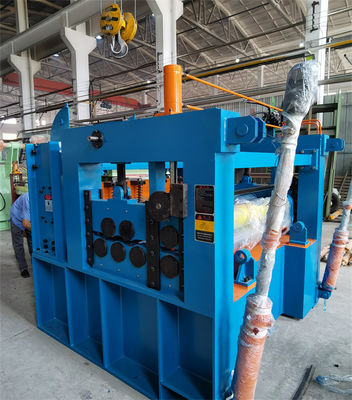

3)Appareil de redressement et de pelletage de la tête de bobine
4) rouleaux à double pincement et à 5 rouleaux
5)Tableau à rouleaux de transmission
6)Guide latéral avant le tranchant

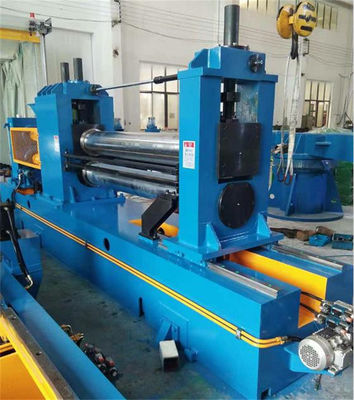

7)Slitter ((double tête rapidement échange est facultatif)
8) rouleau de déchets de bord (situé en dessous de la table de transmission)
9) accumulateur de puits
10) pré-séparateur et tensionneur, rouleau déflecteur
11)Recoiler avec support de presse séparateur
12)Coule de décharge de voiture
13)Système hydraulique, système pneumatique
14)Système de commande électrique
Processus de mise en page:

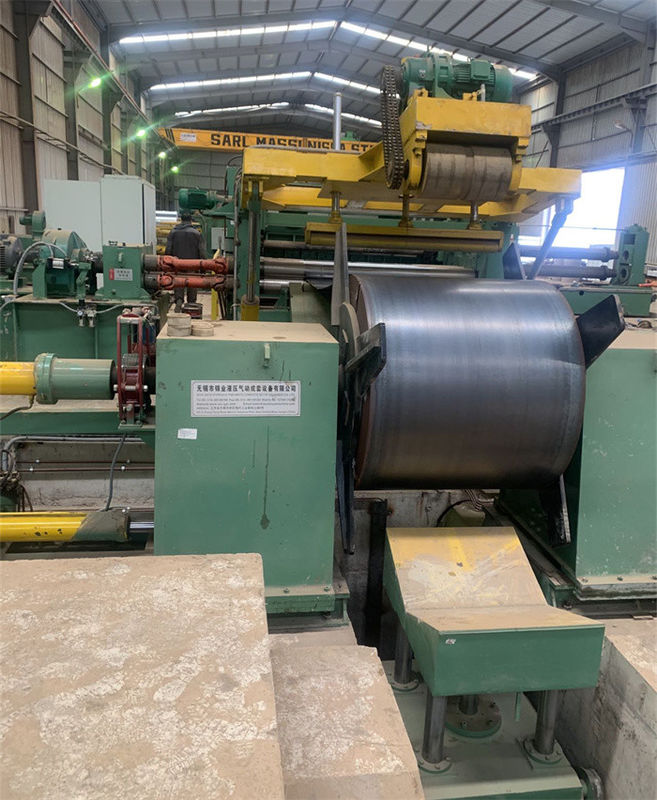

Sillons de préparation de bobine, Voiture de chargement de bobine, Uncouler à mandrin unique avec rouleau de presse, pellicule de tête de bobine, fournisseur de pinceau et pré-nivelleur de 5 rouleaux, ciseaux, boucle de puits 1, guide latéral, trancheuse, enrouleur de déchets,La boucle de la fosse 2, Tensionnaire et pré-séparateur, rouleau de cisaillement et de déflecteur, recoiler avec séparateur de bras supérieur, roue de décharge de bobine, (tournevis)
Paramètres:
| Ligne de coupure 1 -6 X 1600 80 mpm |
Paramètres |
| Des bobines d'acier à venir |
ID508mm, 610mm, OD2000mm, poids de la bobine est de 30T |
| D'une épaisseur n'excédant pas 1 mm |
ID508mm, OD2000mm, poids de la bobine 30T maximum |
| Largeur de la bobine mère |
600 à 1600 mm |
| Largesses de bobines pour bébés |
50 mm à 1600 mm |
| Nombre de découpes |
1 mm x 30 fentes; 6 mm x 8 fentes |
| Moteurs principaux |
Slitter 132KW + récoiler 160KW |
| Couteau à trancher |
L'indicateur d'échantillonnage doit être identifié comme étant identique à l'indicateur d'échantillonnage. |
| Tête de la roue de remontage |
Tête de 508 mm |
| Optionnel |
Parties à moteur à combustion |
| Vitesse de découpage |
réglable de 0 à 80 mpm |
| Configuration |
Siemens PLC, Parker Drive, les soupapes de vitory |
| Précision de coupe |
Largeur de fente ±0,15 mm; camber ±0,1 mm/m; bur 5% de l'épaisseur; bosse de recul <0,5 mm |
La configuration:
| Partie |
Matériel, traitement, marque |
| à l'axe, aux rouleaux |
40Cr,HB250-275, résistance à la corrosion de surface 55-58 |
| Arbre à tranchants |
42CrMo forgeage, HB280-300, surface MF HRC50-55, revêtement en chrome dur, polissage de surface |
| Cadre, base |
Q235-A,Q345Soudure de plaques d'acier, traitement par recuit |
| Corps de la boîte de vitesses |
Q345 soudage des plaques, traitement thermique, sablage, peinture de base |
| Les engrenages: |
Acier à forger 40Cr, HB240-255, dents à face durcie, dents broyées |
| Pour les appareils de traitement des déchets: |
45# acier moulé, trempage, revêtement et polissage au chrome dur |
| Pompes hydrauliques |
Pompes à piston variable Yuken |
| PLC |
Pour les véhicules à moteur |
| Le roulement |
HRB, ZWZ, SKF |
| Parties pneumatiques |
Attaque aérienne, SMC. |
