Mesure lourde fendant la ligne machine de fente de bobine de tôle d'acier de machine 3-12 x 2000

Mesure lourde fendant la ligne machine de fente de bobine de tôle d'acier de machine 3-12 x 2000
Basic Properties
country of origin
Wuxi, Chine
Brand Name
Jinye
PRODUCT MODEL
(3-12) X 2000
Trading Properties
MOQ
1SET
Packing
7 x 40HC
period for dispatch
180 -210days
payment method
L/C, T/T
Supply Capacity
5sets par an

Product Details

Mettre en évidence:

Mesure lourde fendant la ligne machine

,

Fendant la ligne machine 12 x 2000

,

Machine de fente de bobine de tôle d'acier 3mm

Heavy Gauge: 3 -12mm
Coil Width: 800-2000mm
Coil Weight: 30T, 32T, 35T
Number Of Slitting: 12mm x 4Cuts
Slitting Speed: 0-50m/min réglable
Land Area: 45m x 10m
Total Power: 550KW
Recoil Mandrel: diamètre de 760mm
Tension Type: 5 rouleaux
Uncoiler: Doubles têtes
Product Brief
Feuille en acier de bobine de mesure lourde fendant des lignes Pour couper le plat épais de bobine dans la direction longitudinale, comme l'acier doux de 8mm, de 10mm, de 12mm, de 14mm, ou la mesure lourde à haute résistance fendant, comme 4mm, 5mm, 6mm, 7mm, 8mm, etc…, la machine doit soutenir la ...
Product Description

Feuille en acier de bobine de mesure lourde fendant des lignes



Pour couper le plat épais de bobine dans la direction longitudinale, comme l'acier doux de 8mm, de 10mm, de 12mm, de 14mm, ou la mesure lourde à haute résistance fendant, comme 4mm, 5mm, 6mm, 7mm, 8mm, etc…, la machine doit soutenir la charge lourde et la structure de machine doit être structure forte robuste !

Nous avons fourni la machine de fente épaisse à haute résistance de plat au modèle de l'Inde 6x2000, 8 x 2000 doubles dirige fendre la ligne en Algérie et en Russie, découpeuse de 12x1250mm au marché intérieur dans Sichuan.



Caractéristiques :

  1. Double uncoiler de cône de grande cloison : les plats en acier épais de bobine sont souvent lourds avec le grand diamètre extérieur, le maximum de poids de bobine peut être 30-40T et le diamètre extérieur est jusqu'à vers 2200 millimètre. Les diamètres intérieurs de bobine ne sont pas aussi réguliers, regardant une forme ovale, les mandrins de cône de l'opposé deux peuvent facilement porter l'enroulement à l'intérieur.
  2. Pré niveleur fort avant la fente : Le plat épais a été blessé pour devenir des bobines dans la ligne de roulement, le rayon de enroulement de bandes est niveleur fort et fort peut aplatir le rayon de cintrage de bobine pour devenir plat, prêt pour fendre plus tard.
  3. Tendeur de cinq rouleaux : La tension de cinq rouleaux est 3 structure de plus de 2 rouleaux, gardant étroitement les bandes en acier sous la tension stable de recul
  4. Bandes séparant le cadre de presse au-dessus du recoiler : Pour assurer le recul continu, chaque bande doit être tenue dans l'ordre et étroitement une couche au-dessus de la couche de dessous, support de séparation hydraulique de cadre de presse solidement sur la base, pressant séparant l'axe sur des bandes de recul par deux cylindres hydrauliques.
  5. Découpeuse et recoiler : La structure est identique que la normale, beaucoup plus forte, et quelques pièces adoptent le matériel spécial. Fendant et travail de recul dans la synchronisation à côté de contrôle de PLC.
  6. Motorisé ajustant le guide latéral : pour la feuille de mesure d'épaisseur, l'ajustement de guide latéral est motorisé en appuyant sur le bouton sur le panneau.
  7. Deux bobiniers de chute sur chaque côté : indépendamment conduit par un grand moteur de fréquence à C.A., avec le déplacement de enroulement de chute.
  8. Contrôle électrique : L'armoire de CCD est derrière la machine de fente du côté d'entraînement, les panneaux d'opérateur se reposent devant la machine, qui a les écrans tactiles et le PLC de Siemens.

 Composition et paramètres :



Non. Composition Paramètre
1 Voiture de bobine de alimentation 35T
2 Double uncoiler de mandrin Φ500-800 millimètre, charge 35T
3 Conducteur de pincement et niveleur de cinq rouleaux Φ210 millimètre, 90KW
4 Cisaillement hydraulique 12 x 2000
5 Table de petit pain de transmission longueur de 4000mm
6 guide latéral et rouleau de Pres 500-2000mm larges
7 machine de fente Φ320mm, 300KW
8 le bobinier de chute de bord et les queues de bandes pressent 11KW X 2
9 Accumulateur de mine longueur de 6000mm
10 Pré-séparateur, tendeur, rouleau de équilibrage Deux fois séparant, 3 plus de tension de 2 rouleaux
11 ReCoiler (avec séparer les disques, le poussoir) Φ320mm, 350KW, 35T
12 Bobines déchargeant le chariot 35T
13 Circuit hydraulique Valves de Rexroth, pompe de Yuken
14 Électriquement système de contrôle Commande de C.C de Parker, PLC de Siemens et écran tactile



Disposition :

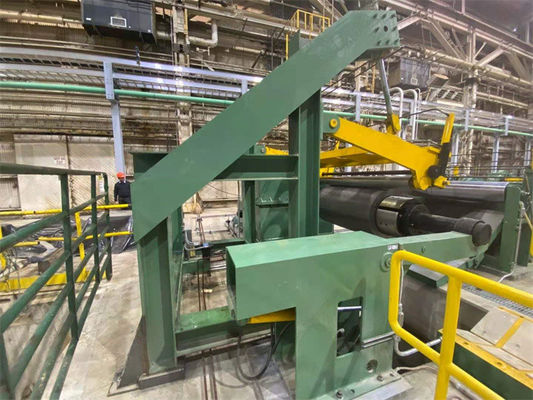

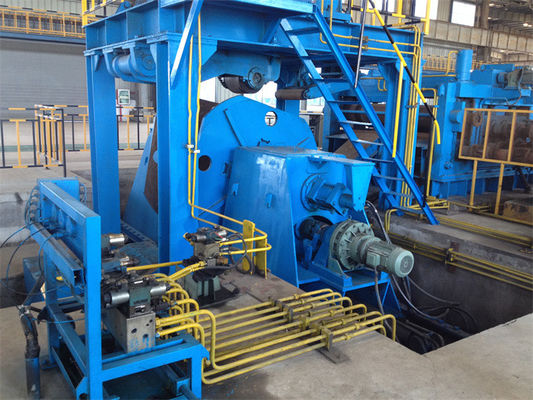

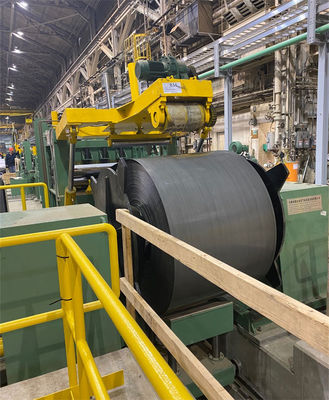

Mesure lourde fendant la ligne machine de fente de bobine de tôle d'acier de machine 3-12 x 2000

Mesure lourde fendant la ligne machine de fente de bobine de tôle d'acier de machine 3-12 x 2000Mesure lourde fendant la ligne machine de fente de bobine de tôle d'acier de machine 3-12 x 2000
