Lignes de fente en acier machine de précision à grande vitesse de fente mince de feuille de mesure

Lignes de fente en acier de précision à grande vitesse pour la feuille mince de mesure

La machine de fente mince de feuille a besoin de 120m/min de fente à grande vitesse, 150m/min, 200m/min, au sujet d'une demi-heure peut fendre ainsi une bobine, plus

le mécanisme efficace est arrangé pour raccourcir le temps d'arrêt, la période du chargement, filetant et le déchargement peut être fini dans 10minutes, chaque 8 heures peut fendre 10coils (10coils x 15T = 150T).

Caractères :

1. Bobine stockant la selle : la bobine mise prête sur la selle, voiture de bobine (chariot) peut relever de la bobine et la soulever, qui réduit le temps de travail de pont roulant et évite la bobine en acier étant endommagée si la grue mettait directement la bobine sur la voiture de bobine.
2. Voiture de chargement de bobine : l'un ou l'autre de type type de voiture de plancher ou de mine de bobine, s'assurent que le chargement efficace de bobine sur déroulent le mandrin.

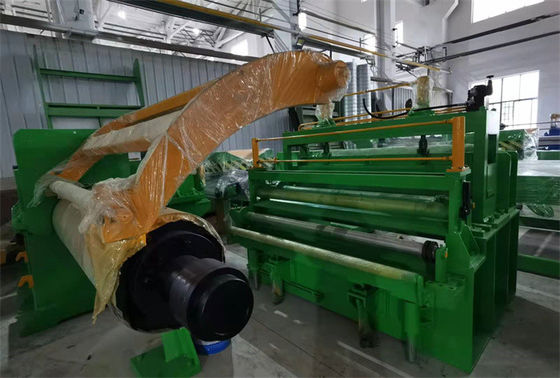

3. uncoiler simple de mandrin : le mandrin hydraulique d'expansion approprié pour 508mm, et peut installer les segments supplémentaires ou la douille en caoutchouc sur de plus grandes bobines d'identification d'uncoiler. La charge sur le mandrin varie avec différentes bobines en métal de dimensions.
4. bras principal de presse de traction de bobine, éplucheuse pellant le plat : coopérez les uns avec les autres à ouvrir le coill pour se diriger et envoyer dans le conducteur de pincement.
5. Conducteur de pincement et équipement preleveling : dans le filetage envoyez la tête de bobine en avant à la découpeuse, en mode automatique, synchrone avec la découpeuse envoyant sans interruption la bande dans la boucle d'accumulateur.
6. boucle de l'accumulateur 1# premier en terre : plat de battement hydraulique comme pont pour laisser le passage mince de feuille plus de pendant le filetage de l'étape, en mode automatique, pour accumuler le voyage en acier dans le puits de boucle pour synchroniser la vitesse de alimentation et de fente de pincement, avec les yeux électriques sur des murs de mine au retour.
7. Rouleaux de presse et guide latéral : guidez à horizontalement et verticalement la bande en acier au centre de la machine de fente. Ajustez manuellement le guide latéral de la largeur en acier de bande.

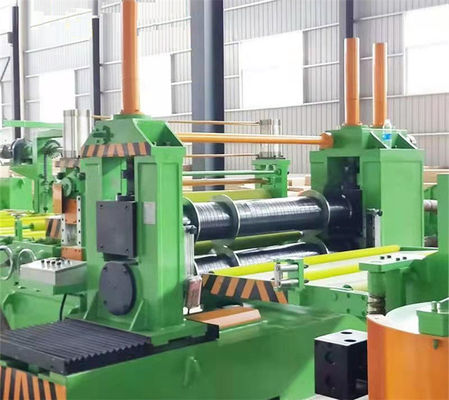

8. Machine principale, machine de fente : incluez une paire des axes parallèles de couteau, d'un support mobile de découpeuse, d'un support fixe de découpeuse, de la vis en bas du mécanisme, de la commande et de la transmission commandées par le conducteur de C.C/à C.A.
9. Pot tournant de chute de bord : enroulez la chute de bord, enroulant la tension est fourni par le moteur cycloïdal par la roue de frottement.
10.  puits de boucle de l'accumulateur 2# : la même structure avec le puits de l'accumulateur 1#, pour garantir la vitesse synchrone de la fente et du recul, les bandes fendues empêtrent jamais jamais dans la boucle.
11. Unité de mesure de tension et de vitesse : la laine hydraulique a senti le type ou le type fourniture de rouleau de tension du recul, codant la ligne vitesse de mesure avant le recul.
12. Rouleau et pré-séparateur de déflecteur : avant le recul, bandes en acier distinctes dans la direction de bandes d'ordre et de guide à reculer pince de mandrin.
13. Séparation overarm et recoiler : mandrin sans couture ou ouvert de segments, pour s'assurer le bon recul, bosse de enroulement ≤0.5mm, différence ±0.10mm de bord.
14. Système de contrôle électrique : PLC de Siemens pour commander la ligne de fente fonctionnant à 200m/min.ü à grande vitesse

Paramètres :

Disposition :
