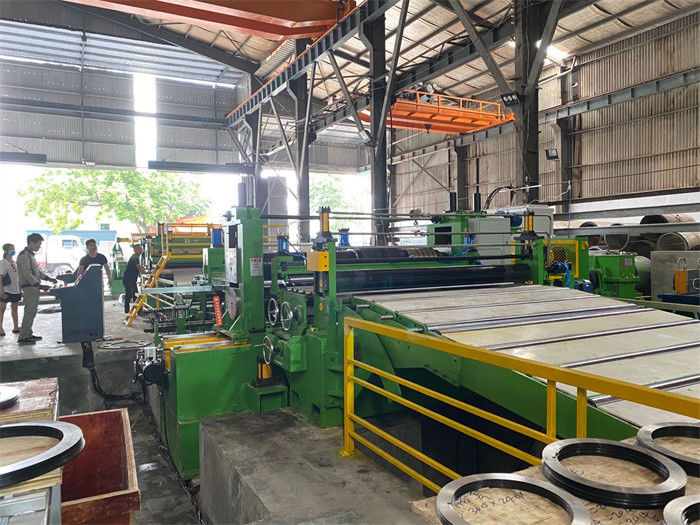

Ligne de découpe de tôle métallique de haute précision avec double trancheuse à changement rapide
Les coupes jumelles sont une bonne solution, lorsque les usines de transformation de bobines d'acier ont besoin d'une production élevée, car les coupes jumelles échangent rapidement entre elles, cela ne prend que 15 minutes environ.Les ouvriers traditionnellement qualifiés ont besoin de 1 à 2 heures pour disposer et régler les couteaux de découpe et les espaceurs sur les arbres de découpe, lorsqu'il y a une tête de trancheur sur la ligne de tranche, toute la ligne doit s'arrêter et attendre que la trancheur soit prête avec des couteaux et des espaceurs nouvellement disposés.une autre bobine est coupée en cas de coupure continue.
Processus de changement rapide:
1. déverrouiller les joints d'entraînement, ouvrir la presse hydraulique sur les pieds tranchants.
2Le moteur est sorti sur la plateforme d'échange.
3. motorisé déplaçant la plateforme pour laisser l'autre tranche face à la position en ligne.
4. motorisé déplaçant l'autre trancheur en ligne
5. presses hydrauliques des pieds de l'autre trancheur, connecter l'arbre d'entraînement et le verrou.
6. avant le changement, les outils de découpe ont été installés et réglés.
Nous avons fourni
un ensemble de têtes de coupe doubles 3x1250 aux Philippines
un ensemble de têtes de coupe doubles 4x1850 à l'Afrique du Sud,
Un ensemble de 3 x 1600 double trancheuses à ligne à l'Indonésie
un ensemble de têtes de coupe doubles 3x2000 au Vietnam,
un ensemble de têtes de coupe doubles 6x1700 à la Russie,
Un ensemble de 6x2000 machines à découper à double trancheur à l'Inde
Un ensemble de 8x2000 coupes jumelles à la ligne de coupe en Algérie
Notre conception de double trancheur offre des performances très excellentes:
- Une tête de trancheur travaille sur la ligne, les ouvriers disposent des couteaux à disque et des espaceurs sur l'autre trancheur.
- Après la mise en place, vérifiez automatiquement si les trous du couteau sont corrects.
- Échangez des double-coupeurs sur la plate-forme d'échange en mode Jog
- Ce processus ne prend qu'un quart de temps.
Lorsque les clients veulent couper une grande gamme de calibre de bobines d'acier, comme 0,3-6 mm, 0,4-8 mm, nous faisons deux découpeuses portant différents travaux de coupe, une coupeuse est pour couper des feuilles de bobine mince,l'autre trancheuse est plus grande pour couper des plaques de bobine plus épaisses.
Nous avons fourni 6x1600 doubles trancheuses, avec une machine à découper de 0,3-3 mm et l'autre machine à découper de 2-6 mm. Les clients sont très satisfaits du design, peu importe l'épaisseur de la bobine à découper,Il obtiendra un bon résultat de découpe..
Les deux slitters peuvent être entraînés par un moteur d'entraînement et une transmission, ou chaque slitter peut être équipé d'un moteur et d'une transmission dont la tête de slitter démarre et revient sur rails,sans avoir besoin d'une plateforme d'échangeCependant, une plateforme d'échange est indispensable lorsque plus de deux coupeuses sont nécessaires pour une ligne de coupe.
Composition et paramètres:
| Je ne veux pas. |
Composition |
Paramètres |
| 1 |
Voiture à bobine d'alimentation |
15 à 20 T |
| 2 |

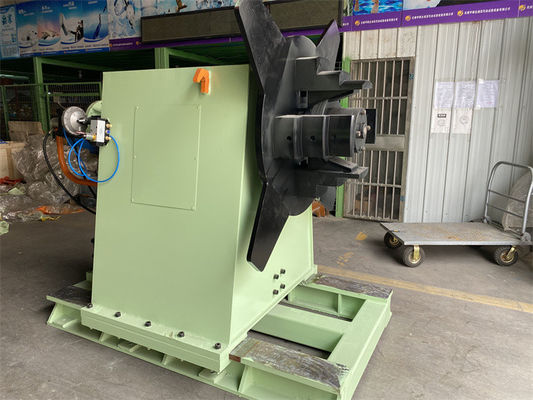

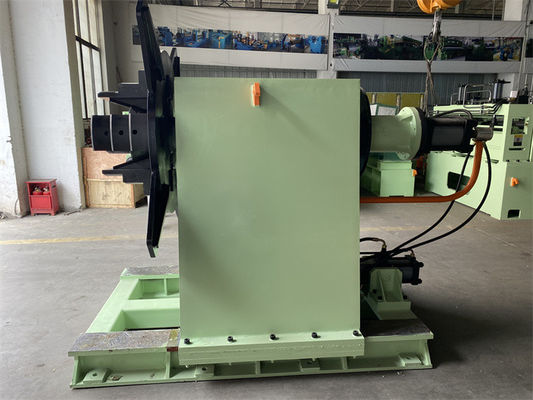

Décapsuleur à double mandrin |
Φ508 mm, charge de 20 T |
| 3 |

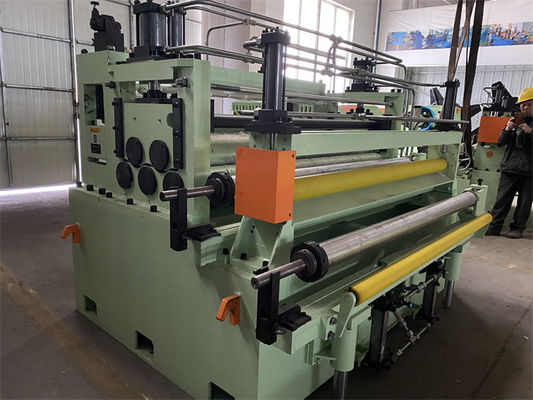

Réglageur à pinces et à cinq rouleaux |
Φ160 mm, 30 kW |
| 4 |
Cisaillement hydraulique |
3 x 1300 |
| 5 |
Table à rouleaux de transmission |
longueur de 3000 mm |
| 6 |
Guide latéral et rouleau de pression |
Largeur de 300 à 1300 mm |
| 7 |

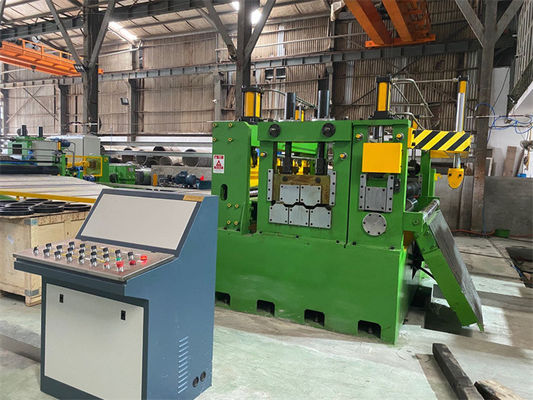

machine à découper
Je ne sais pas.
|
Φ220 mm, 110 kW + 4 kW x 3 |
| 8 |
Le rouleau de déchets de bord et les bandes de queue |
4 kW x 2 |
| 9 |
Accumulateur à puits |
Longueur de 4000 mm |
| 10 |
Pré-séparateur, tensionneur, rouleau de balancement |
Deux fois séparé, la laine a ressenti une tension
Pour les rouleaux de déviation Φ320 mm
|
| 11 |
Unité d'enroulement (avec disque de séparation, poussoir) |
Φ508 mm, 132 kW, charge de 20 T |
| 12 |
Des bobines déchargent le chariot |
20T |
| 13 |
Système hydraulique |
Ventilateurs Rexroth, pompe Yuken |
| 14 |
Système de commande électrique |
Parker DC drive, PLC et écran tactile |
