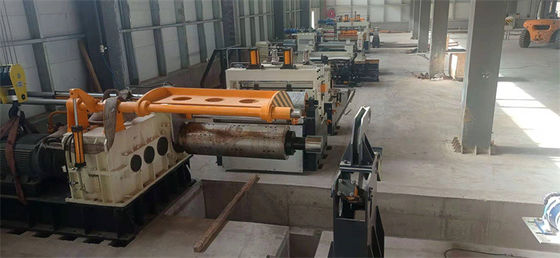

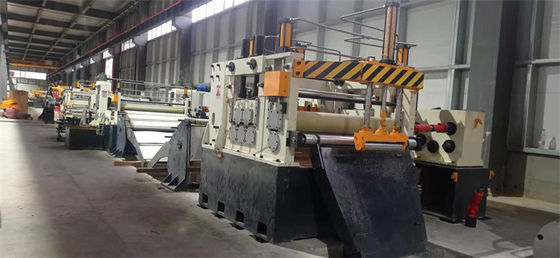

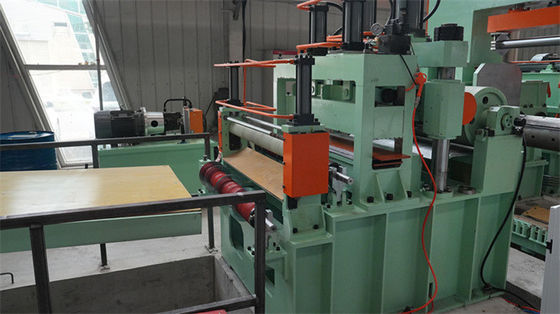

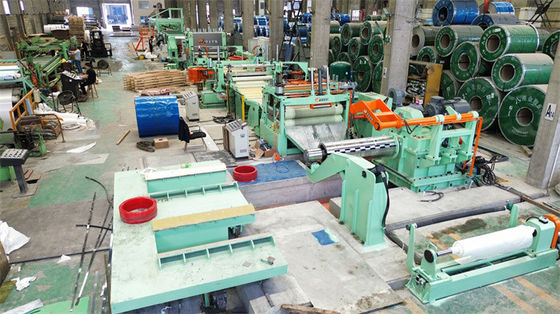

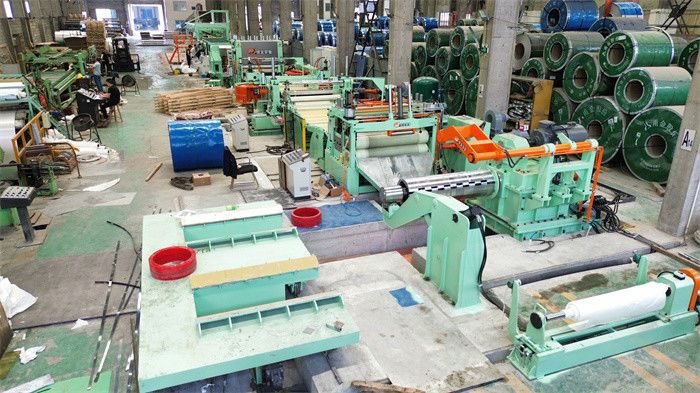

CRGO CRNGO Machine de découpe d'acier au silicium pour transformateur électrique
L'acier au silicium est un acier spécial à faible teneur en carbone ≤ C ((0,08%), Si ((1,0 ∼4,5%), son processus de production est compliqué et son coût de fabrication est plus élevé.faible force coercitive et résistivité élevée et donc peu de perte d'hystérésis et de courant tourbillon, la pureté de la tôle d'acier au silicium doit être élevée, la surface de la tôle doit être très plate et propre, la tôle d'acier au silicium représente 1% de l'ensemble de la production d'acier dont l'application principale est les moteurs, les transformateurs,appareils électriquesDans ces conditions, l'équipement de traitement de la tôle d'acier au silicium doit être très précis.
Résistance à la traction maximale: 450 MPa, résistance à la traction maximale: 600 Mpa
Dureté HV100-220, allongement de 15% à 45%
Composition et paramètres:
1)Salle de préparation de bobine, charge de 10 T
2) Décoiler à mandrin unique (508 mm à mandrin, avec rouleau de presse de 7,5 kW)
3)Appareil de redressement et de pelletage de la tête de bobine
4) rouleaux à double pincement et cisaillement de la tête de bobine (7,5 kW AC)
5)Accumulateur 1 (3m de long, 3m de profondeur, 1,6m de large)
6)Guide latéral avant la tranchante (300-1300 mm de portée réglable)
7)Slitter ((double tête de changement rapide est facultatif), 160 mm d'arbre, 75KW DC
8) rouleaux de déchets de bord (situés sous la table de transmission) 4KW fréquence variable
9) accumulateur de puits 2 (3 m de long, 4 m de profondeur, 1,6 m de large)
10) Pré-séparateur et tensionneur, cisaillement arrière, rouleau déflecteur
11)Récoiler avec support de presse séparateur 508mm mandrin sans couture
12)Coule de décharge, charge de 10 T
13)Système hydraulique, pompe pneumatique de 7,5 kW
14)Système de commande électrique
Paramètres:
| Ligne de découpe en acier au silicium 150 mpm |
Paramètres |
| Des bobines d'acier à venir |
ID508mm, 610mm, OD1500mm, poids de la bobine est de 10 T |
| D'une épaisseur n'excédant pas 1 mm |
ID508mm, OD1500mm, poids de la bobine 10T maximum |
| Largeur de la bobine mère |
300 à 1250 mm |
| Largesses de bobines pour bébés |
20 mm à 1250 mm |
| Nombre de découpes |
12 fentes |
| Moteurs principaux |
Slitter 75KW + recouleur 90KW |
| Couteau à trancher |
L'identifiant de référence doit être identifié comme étant le numéro de référence de l'établissement. |
| Tête de la roue de remontage |
Tête sans couture de 508 mm |
| Vitesse de découpage |
Réglable de 0 à 150 mpm |
| Configuration |
Siemens PLC, Parker Drive, les soupapes de vitory |
| Précision de coupe |
Largeur de fente ±0,10 mm; Camber ±0,1 mm/m; bur 5% de l'épaisseur; bosse de recul <0,5 mm |
La configuration:
| Partie |
Matériel, traitement, marque |
| à l'axe, aux rouleaux |
40Cr,HB250-275, résistance à la corrosion de surface 55-58 |
| Arbre à tranchants |
42CrMo forgeage, HB280-300, surface MF HRC50-55, revêtement en chrome dur, polissage de surface |
| Cadre, base |
Q235-A,Q345Soudure de plaques d'acier, traitement par recuit |
| Corps de la boîte de vitesses |
Q345 soudage des plaques, traitement thermique, sablage, peinture de base |
| Les engrenages: |
Acier à forger 40Cr, HB240-255, dents à face durcie, dents broyées |
| Pour les appareils de traitement des déchets: |
45# acier moulé, trempage, revêtement et polissage au chrome dur |
| Pompes hydrauliques |
Pompes à piston variable Yuken |
| PLC |
Pour les véhicules à moteur |
| Le roulement |
HRB, ZWZ, SKF |
| Parties pneumatiques |
Attaque aérienne, SMC. |
