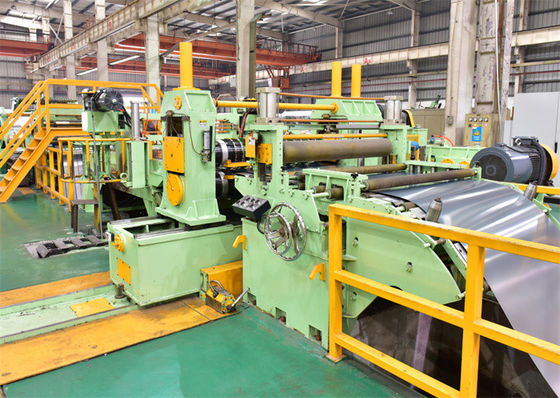

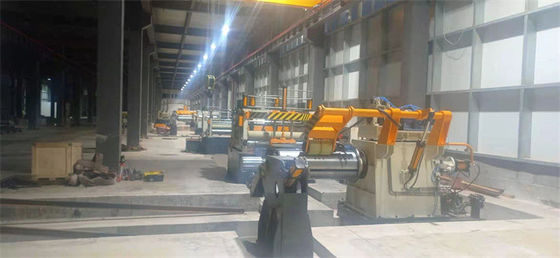

Métal de haute précision fendant la ligne bande de cuivre en laiton fendant la ligne machine 4 x 650

Métal de haute précision fendant la ligne bande de cuivre en laiton fendant la ligne machine 4 x 650
Basic Properties
country of origin
Wuxi, Chine
Brand Name
Jinye
PRODUCT MODEL
Cu (0.3-4) x 650
Trading Properties
MOQ
1SET
Packing
2 x 40HC
period for dispatch
100 -150 jours
payment method
L/C, T/T
Supply Capacity
10 ensembles par an

Product Details

Mettre en évidence:

Métal de haute précision fendant la ligne

,

Métal fendant la ligne 4 x 650

,

Bande de cuivre en laiton fendant la ligne machine

Prodcut Name: Machine à découper des feuilles de métal, machine à découper des feuilles de cuivre, machine à décou
Sheet Material: D'aluminium, de cuivre, de laiton et de bronze
Sheet Thickness: 0.3-4 mm
Sheet Width: 200-650mm
Slitting Speed: 100 m/min
Coil I.D: 508 mm
Coil O.D: 1800mm
Coil Weight: 5T
Slitting Precision: ±0.10mm
Number Of Slitting: 3mm x 15 bandes
Applicable Industries: Énergie et mines, Usage domestique, Hôtels, Vente au détail, Fermes, Construction, Ventes de vêtemen
Key Selling Points: Haute précision, haute productivité, faible coût et grande vitesse
After Sales Service: Appui en ligne, installation de champ
After Warranty Service: Support technique visuel, appui en ligne, maintenance sur le terrain
Product Brief
Machine à découper des bandes de cuivre en laiton de haute précision La découpe de bande de cuivre est un maillon de la fabrication et du traitement de bande de cuivre, situé à l'étape finale après la coulée, le laminage à chaud, le laminage à froid. La bande de cuivre est fabriquée à partir de ...
Product Description

Machine à découper des bandes de cuivre en laiton de haute précision



La découpe de bande de cuivre est un maillon de la fabrication et du traitement de bande de cuivre, situé à l'étape finale après la coulée, le laminage à chaud, le laminage à froid.

La bande de cuivre est fabriquée à partir de laminage à chaud à partir de billets jusqu'à environ 15 mm d'épaisseur, le moulin de laminage à froid en cuivre sera le premier moulin de laminage rugueux à obtenir environ 3 mm de feuille,Ensuite, le laminage fin produit des bandes de cuivre et même des feuilles de cuivre., l'épaisseur de la bande de cuivre ((feuille) 0,08-4mm, largeur dans 650mm, donc la capacité de la machine de découpe de bande de cuivre est de 0,3-4 x 650, et la machine de découpe de feuille de cuivre 0,08-0,5 x 400mm
Les bandes de cuivre (bronz, laiton) et d'alliage de cuivre sont largement utilisées dans les industries de l'électronique, de l'automobile, de l'électricité, des appareils électroménagers, etc. pour fabriquer des pièces telles que des éléments électriques, des supports de lumière, des appareils électroménagers et des appareils électroménagers.le capuchon de la batterie, des boutons, des joints, etc.



Processus de mise en page:

Coil-loading→Single Mandrel uncoiling →Coil-end-press & shoveling→Double-roller pinch feeding/Five-roller pre-leveling → End-cutting → Hole Accumulator1 → Side Guide → Disc slitting→Scrap reeling→Hole Accumulator 2→Pre-separator, Tensionnaire→Sépareur de bras supérieur,Recoiling→Décharge de bobines → Commande hydraulique → Commande électrique




Les prochains articles:

  • le cuivre (C110/C120/C122/C144),
  • Le cuivre jaune ((C260/C268/C272),
  • L'acier rouge (C230, C220, C210)
  • Les métaux précieux sont les métaux précieux qui sont utilisés pour la fabrication de métaux précieux.
  • Épaisseur de bande: de 0,3 mm à 4,0 mm;
  • Largeur de bande: 200 ∼ 680 mm
  • Diamètre intérieur des bobines: Φ508 mm.
  • Diamètre extérieur des bobines: Φ1300 mm
  • Le poids maximal de la bobine est de 5000 kg.

Produit fini:

  • Largeur des bandes de fente: 10 mm - 100 mm
  • Tolérance de largeur de fente: +/- 0,05 mm
  • la déformation des bords: +/- 0,10 mm/m
  • buse de bobinage: 0,5 mm
  • Pour les pièces d'emballage de type pneumatique, la valeur de l'emballage doit être supérieure ou égale à:

Composition et paramètres:

Je ne veux pas. Composition Paramètre
1 Voiture à bobine d'alimentation 5T
2 Décapsuleur à double mandrin Φ508 mm, charge de 5 T
3 Réglageur à pinces et à trois rouleaux Φ160 mm, 15 kW
4 Cisaillement hydraulique 3 x 700
5 La boucle du puits1 longueur de 3000 mm
6 Guide latéral et rouleau de pression Largeur de 100 à 700 mm
7 machine à découper Φ180 mm,55 kW
8 Le rouleau de déchets de bord et les bandes de queue 3 kW x 2
9 Accumulateur à puits longueur de 3000 mm
10 Pré-séparateur, tensionneur, rouleau de balancement Deux fois séparé, tension de fil de laine, tension de ceinture
11 Unité d'enroulement (avec disque de séparation, poussoir)

Φ508 mm, 55 kW, 5 T

Φ300 mm, 5T

Φ200 mm, 3T

Φ100 mm, 1T

12 Des bobines déchargent le chariot 5T
13 Système hydraulique Ventilateurs Rexroth, pompe Yuken
14 Système de commande électrique Parker DC drive, PLC Siemens et écran tactile



La configuration:

Partie Matériel, traitement, marque
l'axe, le rouleau 42CrMo, HB250-275
Arbre à tranchants 42CrMoforge, HB280-300, surface MF HRC50-55, revêtement au chrome dur, polissage de surface
Cadre, base Q235-A,Q345 ((16Mn) soudage des plaques d'acier, traitement par recuit
Corps de la boîte de vitesses Q345 soudage des plaques, traitement thermique, sablage, peinture de base
Les engrenages: Acier à forger 40Cr, HB240-255, dents à face durcie, dents broyées
Pour les appareils de traitement des déchets: 55# acier moulé, trempage, revêtement et polissage au chrome dur
Pompes hydrauliques Pompes à piston variable Yuken
PLC Pour les véhicules à moteur
Le roulement HRB, ZWZ, SKF
Parties pneumatiques Attaque aérienne, SMC.

Métal de haute précision fendant la ligne bande de cuivre en laiton fendant la ligne machine 4 x 650Métal de haute précision fendant la ligne bande de cuivre en laiton fendant la ligne machine 4 x 650
