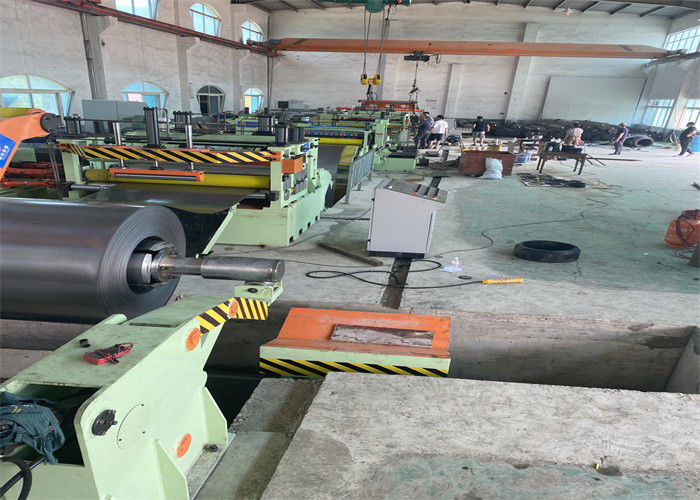

Machines à découper à chaud en acier inoxydable (SUS304 SUS201 0,3-3 X 1250)
La ligne de découpe de bobine d'acier inoxydable de haute précision doit être très solide et très précise.la résistance de la tôle en acier inoxydable est plus élevée, résistance à la traction ≤ 550Mpa résistance à la traction ≤ 780Mpa. La tôle d'acier inoxydable est d'acier de haute qualité, sa surface est brillante et lisse, doit être bien protégée dans le processus de découpe,tous les rouleaux de transmission seront revêtus de caoutchouc PU.
SUS304 SUS201 0.3-3 X 1250 est une machine à découper à vendre à chaud, répondre à la demande des clients dans le prochain plan matériel et budgétaire.
Caractéristiques
1. très résistant à la décoilure et à l'ouverture de bobine, à la pression de rouleau et à la pelle de pellicule, pour maintenir la bobine d'acier stable pendant le tirage de la bande d'acier et envoyer la tête de bande dans l'équipement d'alimentation par pincement.
2.Slitter: les supports, les arbres, les couteaux sont plus grands et plus résistants que les slitters normaux.
3.Tous les rouleaux de transmission sont revêtus de caoutchouc PU pour éviter que la surface de la feuille STS ne soit rayée.

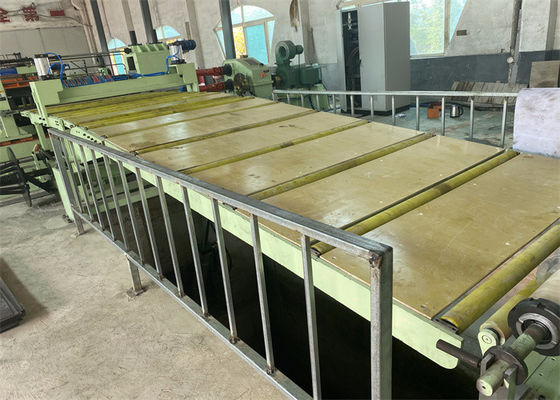

4La boucle d'accumulation est suffisamment longue et profonde pour que la bande d'acier s'accumule.
5L'unité de régulation de la tension possède à la fois des rouleaux et du feutre de laine pour fournir une tension stable réglable pour le recul.
6.Le recoiler est équipé d'un séparateur de bras type cadre portail, avec des bandes de séparation pressées de haut en bas.
7La vitesse de coupe est généralement limitée à 80 m/min.
8Les couteaux à découper seront de matériaux spéciaux SKD11, H13K, SLD, etc.
9Les systèmes hydrauliques, tels que les cylindres hydrauliques, les vannes, doivent être robustes et plus durables.
Précision de découpe:
- Tolérance à la largeur de fente: 0,10 mm; largeur de fente < 300 mm, épaisseur < 1,2 mm, tolérance à la largeur de fente ¥ 0,05 mm;
- Câmber de fente: ¥0,5 mm/M pour une bande de plus de 300 mm, ¥1,0 mm/M pour une bande de moins de 300 mm. Les bandes de bord à moins de 100 mm du bord de la bobine mère ne sont pas soumises à cette restriction.
- - 0,05 mm, ou, disons, pas plus de 5% de bande d'une épaisseur supérieure à 1 mm, coupée à vitesse stable avec des couteaux tranchants et des espaces appropriés.
- Récupération étonnante ± 0,5 mm (à vitesse stable, changement de vitesse pas si rapide
- Turriforme de rétractation: ± 2,0 mm (au diamètre maximal de la bobine)
Processus de mise en page:
Sillons de préparation de bobine, Voiture de chargement de bobine, Uncouler à mandrin unique avec rouleau de presse, pellicule de tête de bobine, fournisseur de pinceau et pré-nivelleur de 5 rouleaux, ciseaux, boucle de puits 1, guide latéral, trancheuse, enrouleur de déchets,La boucle de la fosse 2, Tensionnaire et pré-séparateur, rouleau de cisaillement et de déflecteur, recoiler avec séparateur de bras supérieur, roue de décharge de bobine, (tournevis)
Paramètres:
| Ligne de coupure 0,3 -3 x 1250 120 mm |
Paramètres |
| Des bobines d'acier à venir |
ID508mm, 610mm, OD1800mm, poids de la bobine est de 20 T |
| D'une épaisseur n'excédant pas 1 mm |
ID508mm, OD1800mm, poids de la bobine 20T maximum |
| Largeur de la bobine mère |
300 à 1250 mm |
| Largesses de bobines pour bébés |
30 mm à 600 mm |
| Nombre de découpes |
1 mm x 30 fentes; 3 mm x 10 fentes |
| Moteurs principaux |
Slitter 110KW + recouleur 132KW |
| Couteau à trancher |
L'indicateur d'échantillonnage doit être identifié comme étant identique à l'indicateur d'échantillonnage. |
| Tête de la roue de remontage |
à l'aide d'un dispositif électronique |
| Optionnel |
Parties à moteur à combustion |
| Vitesse de découpage |
0 à 120 mpm réglable |
| Configuration |
Les équipements de commande de la société Siemens, Parker Drive, Rexroth Valves |
| Précision de coupe |
Largeur de fente ±0,10 mm; Camber ±0,1 mm/m; bur 5% de l'épaisseur; bosse de recul <0,5 mm |
La configuration:
| Partie |
Matériel, traitement, marque |
| l'axe, le rouleau |
42CrMo, HB250-275 |
| Arbre à tranchants |
42CrMoforge, HB280-300, surface MF HRC50-55, revêtement au chrome dur, polissage de surface |
| Cadre, base |
Q235-A,Q345 ((16Mn) soudage des plaques d'acier, traitement par recuit |
| Corps de la boîte de vitesses |
Q345 soudage des plaques, traitement thermique, sablage, peinture de base |
| Les engrenages: |
Acier à forger 40Cr, HB240-255, dents à face durcie, dents broyées |
| Pour les appareils de traitement des déchets: |
55# acier moulé, trempage, revêtement et polissage au chrome dur |
| Pompes hydrauliques |
Pompes à piston variable Yuken |
| PLC |
Pour les véhicules à moteur |
| Le roulement |
HRB, ZWZ, SKF |
| Parties pneumatiques |
Attaque aérienne, SMC. |
