L'acier de Q235 S355 love fendre la ligne mesure lourde de machine fendant la ligne 14 x 2000

Ligne de découpe de calibre lourd pour bobines d'acier Q235 S355 14 x 2000

Pour couper une plaque de bobine de 3 à 14 mm d'épaisseur dans le sens longitudinal (ou une découpe de calibre lourd à haute traction, telle que 2-8 mm), etc., la machine de découpe supportera une charge lourde avec une structure de machine robuste!

Le niveau d'automatisation de la ligne de découpe de calibre lourd doit être élevé, car le fonctionnement manuel ne sera pas faisable pour la machine lourde, tout le réglage doit être automatique, comme le filetage de la tête de bobine,guide central, enroulement des déchets, changement des séparateurs, chargement et déchargement des bobines, etc.

Il est évident que la ligne de découpe de calibre lourd est un investissement important, son application pour la découpe de bobines d'acier de calibre lourd, l'acier à faible teneur en carbone ou l'acier allié à faible teneur en carbone,peut-être son nombre de coupes n'est pas tellement parce que la largeur des bandes de jauge d'épaisseur ne sera pas petite.

Caractéristiques:

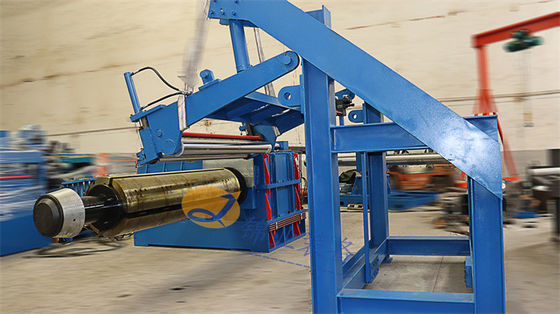

1. Grand découler à double cône: les plaques de bobines d'acier épaisses sont souvent lourdes avec un grand diamètre extérieur, le poids maximal de la bobine peut être de 30 à 40 tonnes et le diamètre extérieur peut atteindre environ 2200 mm.Les diamètres de la bobine interne ne sont pas si réguliers, en regardant une forme ovale, les deux mandrels cône opposés peuvent facilement soutenir la bobine à l'intérieur.

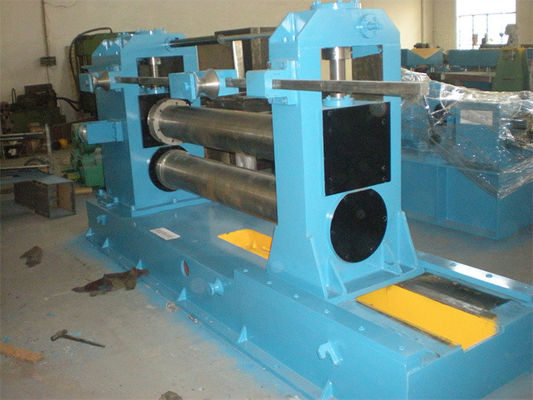

2. Forte pré-niveller avant la découpe: plaque épaisse a été enroulé pour devenir des bobines dans la ligne de laminage, le rayon d'enroulement des bandes est forte, le niveau fort peut aplatir le rayon de flexion de bobine pour devenir plat,prête à être coupée plus tard.
3. Guide latéral de réglage motorisé: pour la feuille d'échelle d'épaisseur, le guide latéral de réglage est motorisé en appuyant sur un bouton sur le panneau.

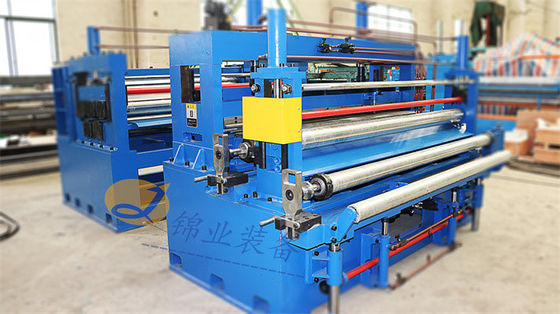

4. Slitter et recoiler: la structure est la même que la normale, beaucoup plus solide, et certaines pièces adoptent un matériau spécial.

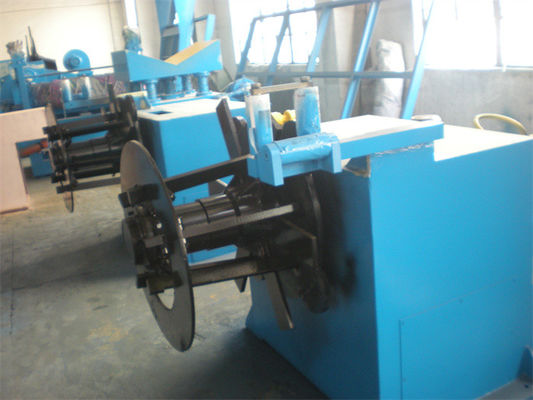

5. Deux enrouleurs de ferraille de chaque côté: entraînés indépendamment par un grand moteur à fréquence de courant alternatif, avec déplacement de la bobine de ferraille.
6. Tenseur à cinq rouleaux: la tension des cinq rouleaux est de 3 sur 2 structure de rouleaux, gardant étroitement les bandes d'acier sous tension de recul stable

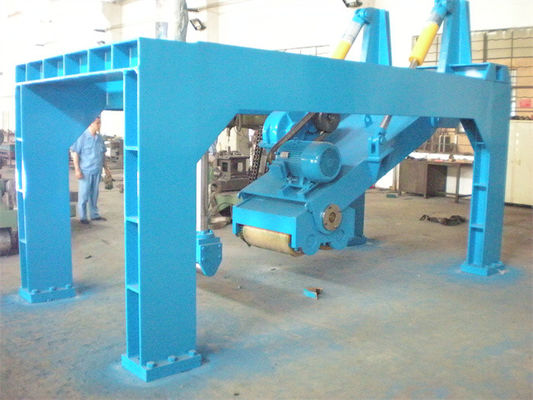

7. Bandes séparant le châssis de la presse par-dessus le recoiler: pour assurer un recul continu, chaque bande doit être maintenue en ordre et serrée d'une couche sur la couche inférieure,cadre de presse hydraulique de séparation solidement debout sur la fondation, en appuyant l'arbre séparateur sur des bandes de recul par deux cylindres hydrauliques.
8. Contrôle électrique: cabine de commande centrale située derrière la machine de découpe du côté de l'entraînement, panneaux d'opérateur situés devant la machine, qui dispose d'écrans tactiles et de PLC Siemens.
9. Le groupe hydraulique sera constitué de deux stations, l'une au premier étage de la ligne, l'autre au dernier étage.

 Composition et paramètres:

La mise en page:
