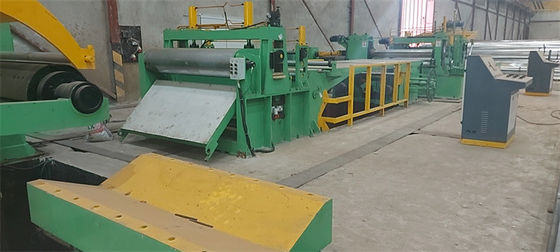

Précision à grande vitesse de mesure légère fendant la ligne 0.3-3 x 1250

Précision chaude de vente fendant la ligne pour la mesure légère (0.3-3 x 1250)

La feuille légère de mesure fendant la ligne ont le modèle chaud de vente, 0.3-3 x 1250, fendant la vitesse habituellement 120m/min, mécanisme est arrangée pour réduire le temps d'arrêt, la période du chargement, filetant et le déchargement pour une bobine peut être fini dans 10minutes. la bobine de generally15T a besoin de 30-40minutes, chaque jour 8hours peut produire 200T.

précision à grande vitesse en métal léger de mesure la haute fendant la ligne a des characteris avec précision de conçu, usiné, réuni et installé, nous avons fourni 3 x 1250 lignes de fente à la Russie (2sets), à Kazakhstan (2sets), à Costa Rica (1set), au Salvador (1Set), à la Colombie (1set), à la Tanzanie (1set), au Nigéria (1set), à Philippines (2sets), etc….

Composition et disposition

La bobine préparant la selle, le conducteur d'ouvreur de tête de chargement de voiture de bobine, d'Uncoiler, de bobine, de pincement et le Pré-niveleur, cisaillent, piquent l'accumulateur 1, le guide d'entrée, le bobinier de découpeuse, de chute, le Pit Accumulator 2, le tendeur et le pré-séparateur, le cisaillement de courrier et le rouleau de déflecteur, recoiler avec le séparateur overarm, bobine déchargeant la voiture, (le tourniquet)

• 1.Coil stockant la selle : bobine mise prête sur la selle, la voiture de bobine relevées de la bobine et la soulever
• voiture du chargement 2.Coil : l'un ou l'autre de type le type de voiture de plancher ou de mine de bobine, bobine de charge sur déroulent le mandrin.
• uncoiler du mandrin 3.Single : le mandrin hydraulique d'expansion pour Ф508mm standard, et peut installer les segments supplémentaires ou la douille en caoutchouc pour dérouler de plus grandes bobines d'identification.
• rouleau de presse de la tête 4.Coil, éplucheuse pellant le plat : pour ouvrir la tête de coill et envoyer la tête dans le conducteur de pincement.
• 5.Pinch conducteur, 3rolls niveleur, cisaillement avant : dans le filetage envoyez la tête de bobine en avant à la découpeuse, en mode automatique, synchrone avec la découpeuse envoyant sans interruption la bande dans la boucle de l'accumulateur 1#.
• boucle de l'accumulateur 6.1# : plat de battement hydraulique comme pont pour laisser le passage mince de feuille plus de pendant le filetage de l'étape, en mode automatique, pour accumuler le voyage en acier dans le puits de boucle pour synchroniser la vitesse de alimentation et de fente de pincement.
• rouleaux 7.Press et guide latéral : guidez à horizontalement et verticalement la bande en acier au centre de la découpeuse.
• 8.Slitter : incluez une paire d'axes parallèles de couteau, un support mobile de découpeuse, un support fixe de découpeuse, vis en bas de mécanisme, moteur et transmission aussi bien que haute précision fendant des outils.
• bobinier de la chute 9.Edge : enroulez la chute de bord, enroulant la tension est fourni par le moteur commandé par l'inverseur.
• puits de boucle de l'accumulateur 10.2# : la même structure avec le puits de l'accumulateur 1#, pour garantir la vitesse synchrone de la fente et du recul, les bandes fendues empêtrent jamais jamais dans la boucle.
• 11.Press rouleaux, tension, cisaillement de courrier : la presse a fendu des bandes, laine hydraulique a senti le type ou le type fourniture de tension du recul, queues coupées de rouleau de bande à plat.
• 12. rouleau de pré-séparateur et de déflecteur : avant le recul, bandes en acier distinctes dans l'ordre et guider des bandes pour reculer pince de mandrin.

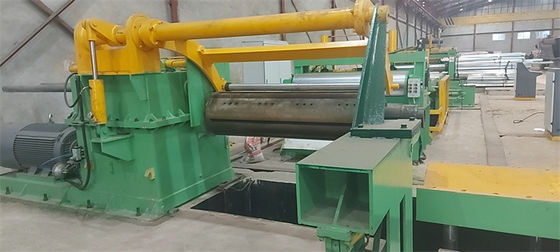

• 13.Separating overarm et recoiler : mandrin sans couture ou ouvert de segments, bandes de bobine d'une manière ordonnée.
• 14.Coils déchargeant la voiture : déchargez les bobines fendues du mandrin de recul.
• système 15.Hydraulic : paquet d'énergie hydraulique, valves, tuyaux et joints
• système de contrôle 16.Electric : PLC de Siemens pour commander la ligne de fente travail.

Paramètres

Dessin de disposition
