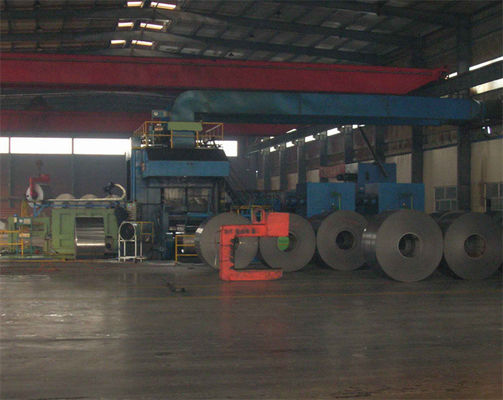

Machine réversible à grande vitesse de laminoir à froid du laminoir S6 de haute précision haute

Haute haute machine réversible de laminoir à froid de la précision S6

le laminoir à froid 6-Hi est très utilisé en acier au carbone simple laminé à froid, acier faiblement allié, et accélère à 600m/min

productivité élevée de laminoir à froid de six-petit pain, d'excellents produits avec la tolérance de la forme de bande et d'épaisseur de bande.

Caractéristiques :

1. Peut rouler la bande en acier large et mince
2. Moins de passages de roulement et de temps de roulement plus court
3. Une réduction plus totale peut être réalisée sans recuit intermédiaire
4. Une plus petite variation d'épaisseur
5. La bande laminée à froid est de bonne planéité
6. Le logement de rouleau tient la géométrie optimise la déformation
7. Composants intégraux remplaçables de cylindre hydraulique à longue course
8. Vitesse rapide de réduction
9. Grande puissance de contrôle
10. Le cylindre hydraulique pour le recourbement positif de rouleau intermédiaire est fixé sur le support de moulin
11. Le dispositif changeant de petit pain rapide raccourcit la période changeante de petit pain du petit pain fonctionnant et du petit pain intermédiaire.
12. Le passline de roulement est automatiquement ajusté, et la gamme de diamètre de rouleau est étendue

Configuration

1. Hydraulique CAG est commandé par l'ordinateur à deux étages. Il a non seulement les fonctions de l'espace constant de petit pain, force de roulement constante, pré-contrôle d'épaisseur/surveillance, mais a également la tension CAG.
2. Le laminoir principal et le pot tournant gauche et droit sont conduits par un ensemble complet de Siemens ont électroniquement commandé le moteur à courant continu. (structure Mélangé-montée), alimentation d'énergie de thyristor
3. Le laminoir a le système de pression hydraulique, de pompage hydraulique de règlement, le système latéral de règlement de poussée, le rouleau de recourbement positif et négatif de petit pain intermédiaire, le système de lubrification de processus et le système de lubrification d'équipement
4. Les pots tournants gauches et droits adoptent le tambour solide de grande tension, commande numérique de tension
5. L'alarme de verrouillage et de défaut du processus de fabrication de l'unité sont commandées par le contrôleur programmable de logique (PLC) pour réaliser l'automation du processus de fabrication.
6. Le laminoir a la pleine pression hydraulique. Il a les fonctions de commande du plein contrôle de flux de course en second lieu, le contrôle d'ajustement de déviation, le contrôle de préchargement automatique, le pré-contrôle CAG d'épaisseur, la surveillance CAG d'épaisseur, la tension/vitesse CAG, l'accélération et le contrôle de compensation de la décélération CAG, rouler la compensation d'excentricité, et la base de données de roulement de processus, la fonction de cheminement d'affichage de données et de qualité de contrôle des opérations, du produit, l'enregistrement automatique de roulement ultra-rapide de données, la production d'états automatique, l'alarme de défaut et l'enregistrement. Enregistrement et d'autres fonctions de contrôle de processus industriel.
7. Système d'alarme de détection, d'affichage et de défaut des paramètres de processus et des paramètres principaux d'équipement
8. Le système de refroidissement d'émulsion et le système de filtration de précision sont employés pour la lubrification de processus.
9. Des systèmes de protection de sécurité tels que la protection de surcharge, la protection de rupture de bande et le stationnement de secours sont installés dans des laminoirs.
10. L'arête de hareng dure de visage de dent embraye (exactitude de catégorie 5) sont employées pour les pots tournants gauches et droits et les machines principales. SKF, la SÈCHE, TIMKEN sont employés pour les incidences d'axe ultra-rapides et l'usine d'incidence de Harbin/Wafangdian/de Luoyang est employée pour les incidences d'axe à vitesse réduite.
11. L'unité adopte la gestion par ordinateur à deux étages pour réaliser la production à régulation de processus de l'unité. L'unité a le calcul de programme, la distribution de passage, le règlement et l'optimisation de paramètre de roulement. Paramètres de processus en temps réel et détection, affichage et alarme principaux
12. Ajustement rapide de ligne de roulement altitude par la cale inclinée et l'étape
13. Changement de petit pain rapide de travail rouler le petit pain intermédiaire (environ 8 minutes)
14.
15. L'unité adopte le vélocimètre laser importé pour réaliser le deuxième contrôle de flux et pour améliorer le taux de produit fini, tout en maintenant l'encodeur pour mesurer la vitesse
16. La tension d'unité est mesurée directement par le tensiomètre importé, le contrôle en circuit fermé et l'affichage numérique
17. Les composantes principales du système à haute pression de CAG, du système de recourbement de petit pain et du système latéral de petit pain adopter les produits importés ; les composants du circuit hydraulique à basse pression adopter les produits bien connus fabriqués par technologie importée domestique.
18. L'épaisseur d'unité est mesurée par la mesure d'épaisseur de rayon X fabriquée en Chine, l'encodeur est P+F d'Allemagne, et le commutateur de proximité est fait par le MALADE à partir de l'Allemagne.
19. Le petit pain de travail est placé radialement par l'appui latéral de petit pain, qui augmente la rigidité et empêche le recourbement de côté. L'axe est placé par la porte de soutien d'extrémité et commandé par le cylindre, qui est commode pour le changement en ligne de petit pain du passage de produit fini et répond aux exigences du roulement d'acier inoxydable.
20. lubrification de Huile-air pour soutenir l'incidence du roulement à rouleaux

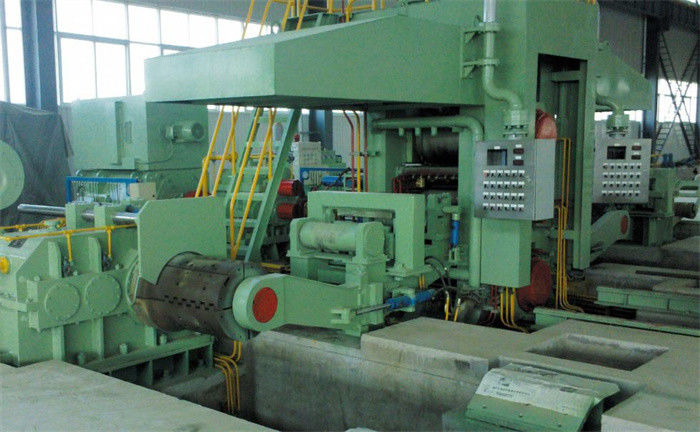

1150 S6 CAG hydraulique élevé renversant le laminoir à froid.
