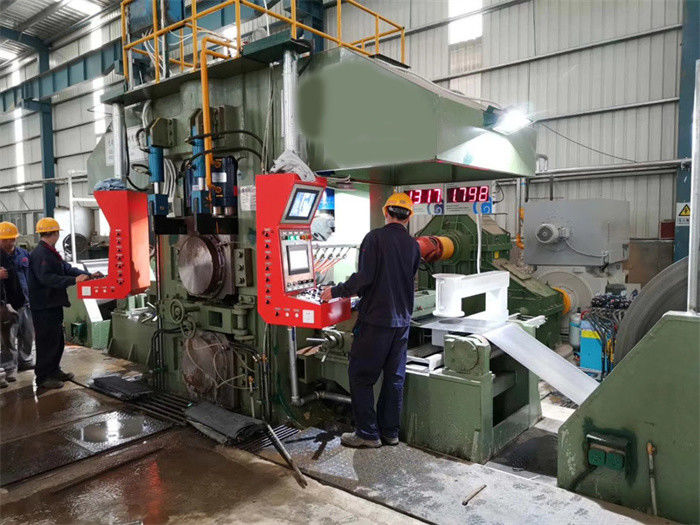

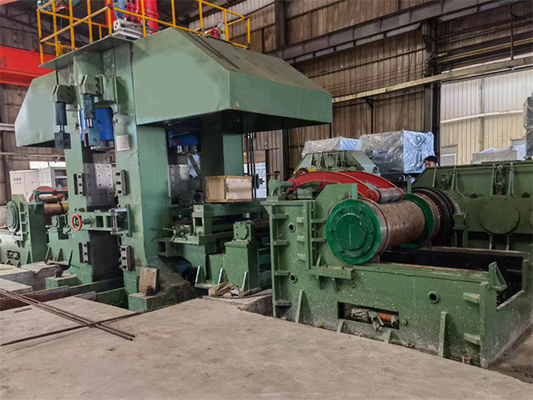

CAG à grande vitesse /AFC/RPA 6Hi renversant la ligne de laminoir à froid (1450)
le laminoir à froid réversible de φ370/φ415/φ1180×1380mm 6hi est laminoir à froid à grande vitesse de haute précision de configuration élevée avec des paramètres ci-dessous :
| Matière première |
| Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE |
| strength≤ de tension 610N/mm2 du strength≤ 360N/mm2 de rendement |
| largeur de l'épaisseur x (900-1250) millimètre de 2-3.5mm |
| ID610mm OD2000 27T maximum |
| Produit fini |
| 0,12 -0.8mm X 900 -1250mm |
| ID508 X OD2000 X 27T |
| salut moulin 1380 6 inverse |
| rouleau de travail de φ370-φ330×1380mm |
| rouleaux moyens de φ415~φ375×1380mm |
| rouleaux de secours de φ1180-φ1080×1300mm |
| Recourbement de rouleau de travail (côté simple +/-) : 375/280KN |
| Recourbement moyen de rouleau (côté simple +) : 450KN |
| Transfert moyen de rouleau : ±150mm |
| Force de roulement maximum : 15000KN |
| Couple de roulement maximum : 110KN.M |
| Vitesse de roulement : 1300m/min maximum |
Composition :
Uncoiler, 1set Voiture de chargement de bobine, 1set Redresseur principal de bobine, 1set
Recoiler avant moulin, 1set Bobine déchargeant la voiture, 1set
Traitement de la table avant moulin, 1set
laminoir à froid réversible de φ370/φ415/φ1180×1380mm 6hi
Traitement de la table après moulin, 1set
Équipement changeant de rouleau, 1set
Recoiler après moulin, 1set Bobine déchargeant la voiture, 1set
Circuit hydraulique à haute pression pour les cylindres servo 1Set de CAG
Circuit hydraulique de pression moyenne pour le rouleau pliant 1set
Circuit hydraulique de pression normale pour les actions hydrauliques 1set
RPA, CAF, système de contrôle électrique 1Set de CAG
Système de lubrification (système de liquide réfrigérant émulsionné, lubrification de gaz de pétrole, lubrification mince d'huile)
Description de système de contrôle électrique :
| 1 système d'alimentation et de distribution d'énergie |
| |
stransformer d'entraînement de transformateur et de moteur 710V d'entraînement 400V |
| |
Système de distribution d'énergie de basse tension |
| |
Système d'UPS |
| 2 systèmes d'entraînements de moteur principal |
| |
Le système de motivation essentielle inclut des commandes de l'uncoiler, recoiler avant moulin, rouleau supérieur de moulin principal, le rouleau inférieur de moulin principal, recoiler après recoiler, prennent l'utilisation du contrôleur de fréquence à C.A., y compris des armoires d'entraînement, des moteurs d'entraînement. |
| |
Le contrôle de fréquence à C.A. est série de SINAMICS S120, barre omnibus courant continu commune se reliant à plusieurs moteurs, arrêt de retour. |
| |
Reliez le système de motivation essentielle au système d'automation par Profibus |
| système auxiliaire de 3 entraînements de moteur |
| |
Les moteurs des rouleaux de déflecteur adoptent S120, pompent des moteurs de traiter la station de lubrification pour adopter des inverseurs de fréquence de G120XA. |
| |
commande de moteur de vitesse constante |
| système de l'automation 4 |
| |
Catégorie L0, catégorie de base L1, HMI L1.5 de contrôle d'entraînement de système d'automation. |
| |
un contrôle séquentiel de la logique S7-315 |
| |
un autre système d'entraînement de moteur et un système à régulation de processus (S7-400+2×FM458) |
| |
connexion à distance d'entrée-sortie |
| |
CAG, CAF, contrôle de RPA |
| Station de 5 opérations |
| |
Station de déroulement d'opération |
| |
Station principale d'opération |
| |
Panneau d'opération d'entrée |
| |
Panneau d'opération de sortie |
| 6 systèmes de mètres et d'inspection |
