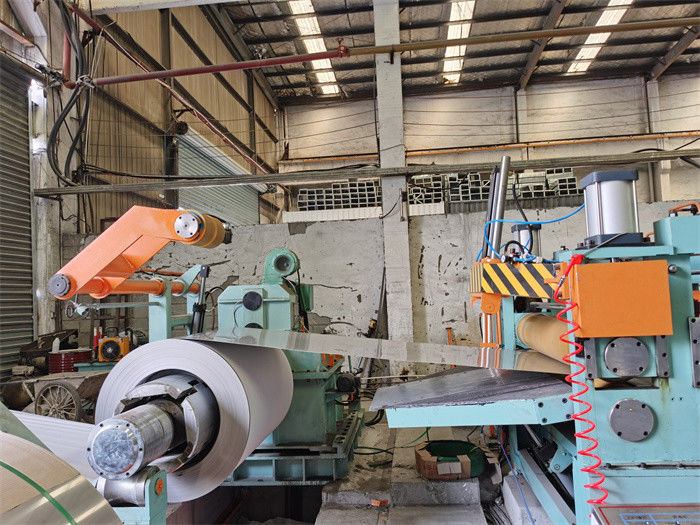

Tôle d'acier automatique à grande vitesse de haute précision fendant la ligne machine
Product Details
0.3-3 x 1300 lignes de fente machine
,100m/min fendant la ligne machine
,Ligne de fente à grande vitesse machine
Tôle d'acier automatique à grande vitesse de haute précision fendant la ligne machine
Les caractéristiques principales de cette machine incluent :
Niveau élevé d'automation : alimentation automatique, coupe automatique, enroulement automatique, contrôle complètement automatique, aucun besoin d'intervention manuelle, réduisant le travail manuel dans la production.
Exactitude de coupure élevée : Cette machine adopte la technologie de coupure avancée, qui peut réaliser la coupe à haute précision et ultra-rapide, améliorant effectivement la qualité du produit.
Capacité de traitement forte : La ligne de coupe de plaque d'acier a la capacité de traitement forte, qui peut simultanément traiter les plaques d'acier multiples de différentes caractéristiques et épaisseurs pour répondre aux différents besoins de production.
Adaptabilité forte : Cette machine est non seulement appropriée à couper les plaques d'acier ordinaires, mais également à couper différents types de plats, tels que les plaques d'acier inoxydables, les plaques d'acier de couleur, etc.
Par conséquent, les lignes de coupe automatiques de plaque d'acier sont très utilisées dans l'industrie sidérurgique, particulièrement dans les industries telles que les appareils des véhicules à moteur de fabrication, d'espace, de construction, et ménagers, avec la valeur importante d'application.
Composition
La bobine préparant la selle, le conducteur d'ouvreur de tête de chargement de voiture de bobine, d'Uncoiler, de bobine, de pincement et le Pré-niveleur, cisaillent, piquent l'accumulateur 1, le guide d'entrée, le bobinier de découpeuse, de chute, le Pit Accumulator 2, le tendeur et le pré-séparateur, le cisaillement de courrier et le rouleau de déflecteur, recoiler avec le séparateur overarm, bobine déchargeant la voiture, (le tourniquet)
- Uncoiler : type en porte-à-faux de mandrin simple pour la charge 15-20T de bobine ou double uncoiler de têtes de chandelle pour 20 -30T
- Conducteur et Preleveler de pincement : bande en acier de alimentation de pincement à la découpeuse dans l'essai et la bande d'alimentation dans l'accumulateur de mine en mode automatique.
- La découpeuse est le coeur de la ligne de fente, installent des couteaux à disques, entretoises, anneaux en caoutchouc ou les bandes en bois pour réaliser fendant, échange rapide de doubles découpeuses est facultative
- Les queues de fente pressent le rouleau : installé sur la table de petit pain au-dessus des bobiniers de chute, pour presser les bandes fendues les queues pas tombent dans la boucle de mine.
- Bobinier de chute : le type vertical ou le type horizontal est disponible, enroulent des chutes de bord.
- Séparation de bandes : séparation de trois bandes de périodes (deux fois avant tension, une fois avant le recul).
- Station de tension : les canaux ont rainé des poutres pour maintenir la laine sentie pour fournir la tension réglable de recul.
- Rouleau de codage de déflecteur : guidez la direction de bandes avant ligne vitesse de recul et de mesure pour réaliser la synchronisation entre la découpeuse et le recoiler
- Recoiler : le mandrin sans couture ou le mandrin normal de segments sont disponible, pour enrouler des bandes dans l'ordre sous la séparation de bandes de presse.
Paramètres
| Bobine de mère | Fente du nombre | Fente de la vitesse | Fente de la précision | Outils | Puissance | Capacité |
|
0.3-3mm épais largeur de 300-1300mm IDENTIFICATION de 508mm 1800mm OD poids 20T |
25strips pour 0.3-1mm ;
10strips pour 2.0-3.0mm ; |
0-120m/min réglable |
bandes de 20-1300mm ; ≤+/-0.10mm a fendu la largeur, bosse de enroulement ≤0.5mm. |
Couteaux : SKD11, SLD, H13K Entretoises : Acier 45# Coussin : en caoutchouc, l'unité centrale sonne Séparateur en nylon 16Mn séparant des disques |
260KW total Découpeuse 90KW Pot tournant 110KW |
bobine 15T de 30mins/coil X, 8hours 240T |
Dessin de disposition
