Machine à découper les tuyaux à faible teneur en carbone (ERW) à bobine en acier noir ((1-5 X 1500)
Nous fabriquons et fournissons de nombreux ensembles de machines de découpe longitudinale pour les entreprises de production de tuyaux soudés, et avons une bonne compréhension des paramètres, la configuration,et précautions de procédé des machines à découper longitudinalement adaptées à la fabrication de tuyaux soudés ERWNous pouvons fournir aux clients l'équipement de découpe le plus pratique.
Nos machines à découper longitudinalement atteignent une structure fiable, un processus lisse, un enroulement soigné, une sécurité, une fiabilité et une applicabilité économique,sur la base des performances mécaniques des bobines de matières premières du client, la gamme d'épaisseurs, la quantité de découpe, la demande de production et d'autres aspects.
Les tôles d'acier au carbone sont les tôles métalliques les plus courantes, la plupart des tôles d'acier au carbone sont de l'acier à faible teneur en carbone (acier doux),les bobines d'acier au carbone HR laminées à chaud sont plus épaisses que les tôles d'acier avant le processus de laminage à froid, d'une épaisseur supérieure à 2 mm, les bobines en acier noir HRC ont une bonne plasticité et résistance pour une application structurelle telle que les tuyaux en acier ERW, les colonnes et poutres de rayonnages, les cadres et les poutres.
La ligne de découpe HRC est robuste pour supporter la lourde charge de peau d'oxyde, est de haute efficacité pour donner une bonne production.Une ligne de découpe de tôle laminée à chaud peut fournir des bandes de fente pour deux ou trois usines de tuyauterie ERWNous connaissons bien les exigences des clients en matière de lignes de découpe de bobines laminées à chaud et de la configuration des machines qui conviennent au marché.Nous avons fourni des centaines d' ensembles de machines de découpe de RH aux clients du monde entierBienvenue à vos questions.
Composition:
1)Salle de préparation en bobine

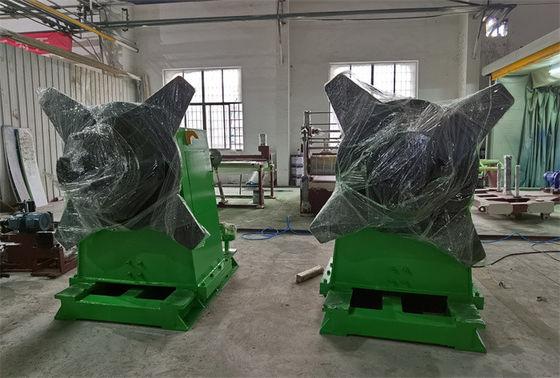

2) Découler à double mandrel
3)Appareil de redressement et de pelletage de la tête de bobine
4) rouleaux à double pinceau et à 5 rouleaux de levage et de cisaillement de tête de bobine
5)Tableau à rouleaux de transmission
6)Guide latéral avant le tranchant
7)Slitter ((double tête rapidement échange est facultatif)
8) rouleau de déchets de bord (situé sous la table de transmission)

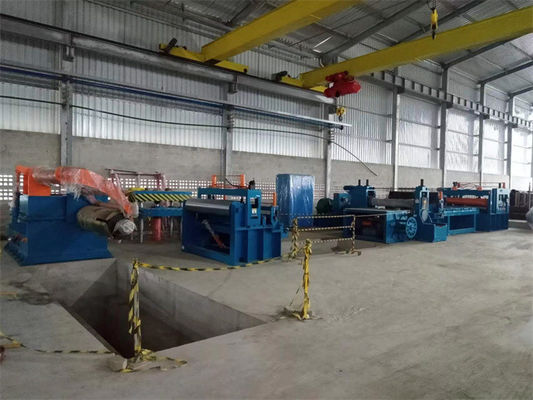

9) accumulateur de puits
10) pré-séparateur et tensionneur, rouleau déflecteur
11)Recoiler avec support de presse séparateur
12)Coule de décharge de voiture
13)Système hydraulique, système pneumatique
14)Système de commande électrique
Processus de mise en page:
Sillons de préparation de bobine, Voiture de chargement de bobine, Uncoiler à mandrin unique avec rouleau de presse, Peeler à tête de bobine, Pinch feeder & 5 rouleau Pré-niveler, Cisailleuse, boucle de puits 1, guide latéral, Slitter, enrouleur de déchets,La boucle de la fosse 2, Tensionnaire et pré-séparateur, rouleau de cisaillement et de déflecteur, recoiler avec séparateur de bras supérieur, roue de décharge de bobine, (tournevis)
Paramètres:
| Ligne de coupure 1 -5 X 1500 80 mpm |
Paramètres |
| Des bobines d'acier à venir |
ID508mm, 610mm, OD2000mm, poids de la bobine est de 30T |
| D'une épaisseur n'excédant pas 1 mm |
ID508mm, OD2000mm, poids de la bobine 30T maximum |
| Largeur de la bobine mère |
600 à 1500 mm |
| Largesses de bobines pour bébés |
50 mm à 1500 mm |
| Nombre de découpes |
1 mm x 30 fentes; 5 mm x 8 fentes |
| Moteurs principaux |
Slitter 110KW + recouleur 132KW |
| Couteau à trancher |
L'indicateur d'échantillonnage doit être conforme à l'annexe I du présent règlement. |
| Tête de la roue de remontage |
Tête de 508 mm |
| Optionnel |
Parties à moteur à combustion |
| Vitesse de découpage |
réglable de 0 à 80 mpm |
| Configuration |
Siemens PLC, Parker Drive, les soupapes de vitory |
| Précision de coupe |
Largeur de fente ±0,15 mm; Camber ±0,1 mm/m; bur 5% de l'épaisseur; bosse de recul <0,5 mm |
