Coupe rotatoire automatique de cisaillement de haute précision à la ligne 0.3-3 x 1250 de longueur

Coupe rotatoire automatique de cisaillement de haute précision à la ligne 0.3-3 x 1250 de longueur
Basic Properties
country of origin
Wuxi, Chine
Brand Name
Jinye
PRODUCT MODEL
Mouche (0.3-3) x 1250
Trading Properties
MOQ
1SET
Packing
40HC X 3
period for dispatch
120-150days
payment method
T/T

Product Details

Mettre en évidence:

Coupe rotatoire de cisaillement à la ligne 0.3mm de longueur

,

coupe automatique à la ligne de longueur

,

coupe en acier à la machine 1250mm de longueur

Name: Coupe rotatoire automatique de cisaillement à la ligne de longueur
Sheet Material: CR, GI, GL, PPGI
Sheet Thickness: 0.3-3mm
Sheet Width: 300-1250mm
Coil ID: 508mm, 610mm
Coil OD: 1800mm
Coil Weight: 20T
Cutting Speed: 40pcs 2m par minute
Cutting Length: 200-3000mm
Cutting Style: Cisaillement rotatoire de mouche
Leveler: 4Hi, 6hi
Total Power: 220kw
Land Area: 28m x 8m
Feeding Direction: Le client décide
Product Brief
Coupe rotatoire automatique de cisaillement de haute précision à la ligne de longueur (0.3-3) x 1250 La coupe rotatoire de cisaillement à la ligne de longueur est coupe avancée de cisaillement de vol à la machine de longueur, haute précision à grande vitesse, particulièrement appropriée à la coupe ...
Product Description

Coupe rotatoire automatique de cisaillement de haute précision à la ligne de longueur (0.3-3) x 1250



La coupe rotatoire de cisaillement à la ligne de longueur est coupe avancée de cisaillement de vol à la machine de longueur, haute précision à grande vitesse, particulièrement appropriée à la coupe courte de tôle de feuille mince :

  • La longueur mince de bobine de feuille est longue jusqu'aux milliers de mètres, si la ligne vitesse est lente, le temps de coupe de feuilles sera longue, la production sera petite, tellement plus élevée ligne vitesse est exigée.
  • La coupe de mouche signifie que la bande en acier va en avant en tant que vitesse habituelle tout en coupante, coupant chaque dans 0.5s, fréquence de coupure maximum peut être jusqu'à 150times/min. La productivité peut être 80m/min linéaire
  • La coupe de feuilles courte signifie la haute fréquence de coupure mais la ligne fonctionnement est non arrêt, ceci est disposition idéale.
  • Non seulement la coupe élevée de mouche de productivité, mais également le niveleur de haute précision, lamineur de film, de doubles empileurs sont disposition élevée de production.
  • La ligne de coupe de mouche pour 0,3 -3.0mm X 1250mmW X 200 -1000mmL.

Comparaison de bobine de 3mm et de bobine de 0.3mm :

  Spécifications de bobine Longueur de feuille Ligne vitesse de coupe Coupure du temps par bobine
feuille de bobine de 0.3mm identification de 508mm, largeur de 1250mm, 15T ~5000m 50m/min 100mins
feuille de bobine de 3mm identification de 508mm, largeur de 1250mm, 15T ~500m 50m/min 10mins



Paramètres :

Matière première et produit fini d'entrée
Matières premières Galvanisée chaude/froide, laminé à froid, couleur a enduit des bobines
Propriété mécanique Résistance à la traction σb≤460Mpa, σ0.2≤280Mpa
Épaisseur 0.2-2.0mm, 0.3-3.0mm
Largeur 300mm-1250mm (maximum)
O.D. ≤Φ1500,1800mm
Identification. Φ508mm (agrandissez à Φ610mm avec des garnitures)
Max Weight 15tons, 20 tonnes
Longueur de feuille 200 - 3000mm
Tolérance de longueur L 0 = 1M±0.3 millimètre (vitesse uniforme)
M±0.4 millimètre (accélération/décélération) de L 0 = 1
Tolérance diagonale de longueur L 1 = 1M±0.5mm
Taille d'empilement 650mm maximum (appui en bois approximativement 150mm haut)
Max Stacking Weight 5 tonnes



  Paramètres volants de CTL
1 Vitesse linéaire 0-80 m/min
2 Filetage de la vitesse 0-15 m/min
3 Alimentation d'énergie 380V / 50Hz/3PH
4 Puissance installée Au sujet de 220KW
5 Manière de coupure croisée Deux couteaux pilotent la contre- coupe
Coupure de la coupe de voie de mécanisme
6 Manière de contrôle Contrôle à C.A., de commande numérique par ordinateur et de PLC
7 Moteur d'entraînement a. Moteur de Decoiling : C.A. 30KW B. nivelant le moteur : C.A. 75KW

c. Le vol cisaille le moteur servo :

C.A. 90KW



Composition :

  Article Quantité
1 Station de chargement 1
2 Voiture de chargement 1
3 Decoiler 1
4 Machine de mise à niveau précise (19 rouleaux) 1
5 Dispositif de alimentation servo (incluez le dispositif de stratification) 1
6 Coupeur à grande vitesse rotatoire de mouche 1
7 Convoyeur à bande de trois étapes 1
8 1ères feuilles automatiques recueillant la machine 1
9 2ème machine sourcilleuse automatique 1
10 Circuit hydraulique 1
11 Système pneumatique 1
12 Système de lubrification 1
13 Système électrique 1

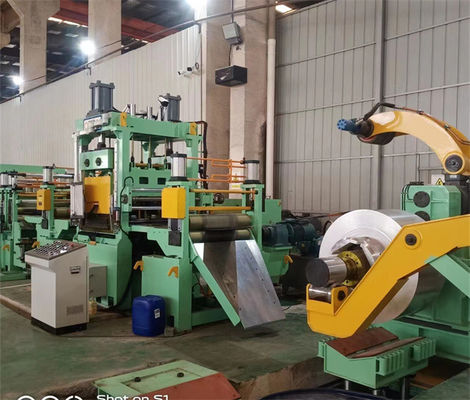

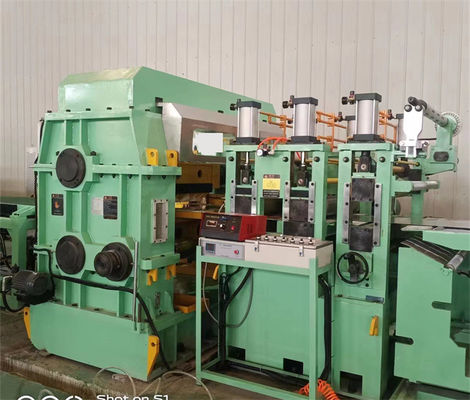

Coupe rotatoire automatique de cisaillement de haute précision à la ligne 0.3-3 x 1250 de longueurCoupe rotatoire automatique de cisaillement de haute précision à la ligne 0.3-3 x 1250 de longueur
