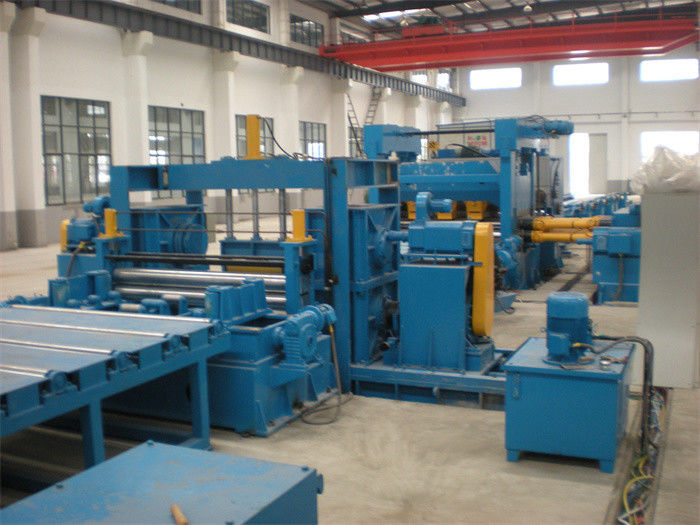

Coupe à grande vitesse continue en acier roulée à la ligne équipement de longueur avec le règlage de bord
Notre ligne équipement de CTL peut être trouvée dans un grand choix de différents types d'usines : aciéries, centres de service en métal, et usines du fabricant de matériel (OEM), dans l'industrie des produits alimentaires et des boissons, l'électronique, etc.
Résistant alimentation-aux lignes de l'arrêt CTL sont conçus pour alimenter le matériel de bande à un point prédéterminé au delà du cisaillement, arrêt et puis pour cisailler la bande pour plaquer. Habituellement, les lignes d'alimentation-à-arrêt sont les lignes de mesure lourdes s'étendant de 0,375" (9.5mm) à 1,00 » (25mm) d'épaisseur et à 24" (610mm) à 120" (3050mm) de largeur.
Dans les lignes de bouclage de la mine CTL, le matériel de feuille ne s'arrête jamais dans la section d'entrée de la ligne. L'action de cisaillement se produit pendant que la feuille est momentanément arrêtée après qu'elle soit alimentée à une longueur réglée au delà du point de cisaillement par les rouleaux de départ. Le système de conducteur doit accélérer aux vitesses élevées pour maintenir une profondeur moyenne constante de boucle.
La coupe à grande vitesse continue aux lignes de longueur sont équipées des cisaillements dynamiques conçus pour couper le matériel à la ligne vitesse, de ce fait permettant à la bande de se déplacer sans interruption. La solution la plus fréquente est cisaillement rotatoire et cisaillement en mouvement.
Dans la bande en métal de haute précision coupée à la ligne de longueur, le règlage de bord est souvent exigé particulièrement pour la feuille d'acier inoxydable, tôle d'acier en aluminium.
La stratification de film est également vue dans la coupe continue de haute précision au processus de longueur.
Composition et paramètres :
| Non. |
Composition |
Paramètre/configuration |
| 1 |
Selle de bobine |
20-30T |
| 2 |
Double uncoiler de mandrin |
Φ500-800 millimètre, charge 30T |
| 3 |
Conducteur de pincement et niveleur de cinq rouleaux |
Φ250 millimètre, 200KW |
| 4 |
Accumulateur de mine |
6000mm |
| 5 |
Guide latéral 1# |
1000-2000mm hydraulique |
| 6 |

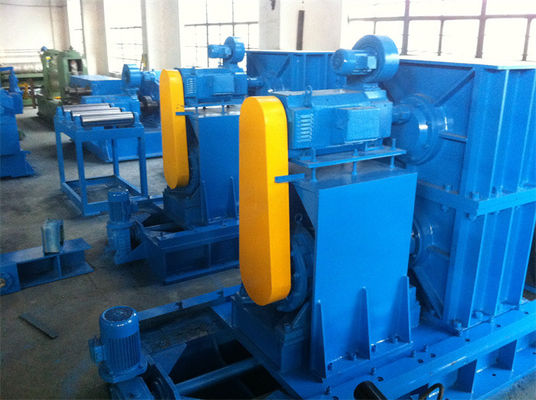

Coupe-rives |
Corps distinct, contrôle de fréquence,
bord de 3-8mm
|
| 7 |
Bobinier de chute et au-dessus de table de petit pain |
Guide de chute, bobinier hydraulique de poussée |
| 8 |
Guide latéral 2# |
1000-2000mm hydraulique |
| 9 |
niveleur de 11 rouleaux |
4Hi, 300KW, Φ210 millimètre, 300KW |
| 10 |
Encodeur rotatoire |
Représentant, Omron |
| 11 |
Cisaillement hydraulique |
Résistant, 45KW |
| 12 |
Table de petit pain |
4000mm |
| 13 |
Table d'empileur et de X |
type de trappe de bombe, 6m x 2 |
| 14 |
Circuit hydraulique |
Valves de Rexroth, pompe de Yuken |
| 15 |
Électriquement système de contrôle |
Commande de C.C de Parker, PLC de Siemens et HMI |
SUS201, SUS304, spécifications de l'acier inoxydable SUS410 pour la référence :
| Série de SUS |
Catégorie nationale |
Catégorie d'ASTM |
SOLIDES TOTAUX (MPA) |
YS (MPA) |
200
Cr-Manganèse-Ni |
12Cr17Mn6Ni5N |
201 |
720 |
390 |
| |
12Cr18Mn9Ni5N |
202 |
680 |
356 |
300
Cr-Ni |
|
301 |
755 |
275 |
| |
0Cr18Ni9 |
304 |
680 |
320 |
| |
00Cr19Ni10 |
304L |
560 |
270 |
| |
0Cr25Ni20 |
310S |
655 |
310 |
| |
00Cr17Ni14Mo2 |
316L |
560 |
290 |
400
Cr |
1Cr13 |
410 |
|
|
| |
|
430 |
345 |
510 |
Caractères :
1.Uncoiler/Decoiler
la coupe lourde à la ligne de longueur manipulent les bobines en acier lourdes de la mesure lourde. l'uncoiler a de doubles mandrins et bases coulissantes fortes.
Chaque mandrin a trois étapes, l'ouverture et la fermeture de deux mandrins par les cylindres hydrauliques.
Mécanisme arrière de tension installé sur la base d'uncoiler, pour assurer la stabilité de déroulement.
2. ouvreur principal de bobine portaile de cadre
Le cadre portail est très fort, avec le rouleau de presse de séparateur, redressant le rouleau sur le cadre.
la presse de petit pain hydraulique de séparateur sur la bobine en acier, et son angle de enfoncement est réglable
Le redressage du rouleau peut glisser en avant vers l'arrière pour dépister la tête de bande et pour la redresser.
En pellant le plat installé sur le preleveler portez l'enroulement le moment où principal redressent la tête de bobine de presse de rouleau.
3. premier pré niveleur 2+5
le rouleau est énorme et l'effort interne fort et reliefing de la bobine en acier, surface de rouleau est durci et passe au bichromate de potasse enduit
Au soulagement la contrainte de flexion de déroulement à l'état décontracté.

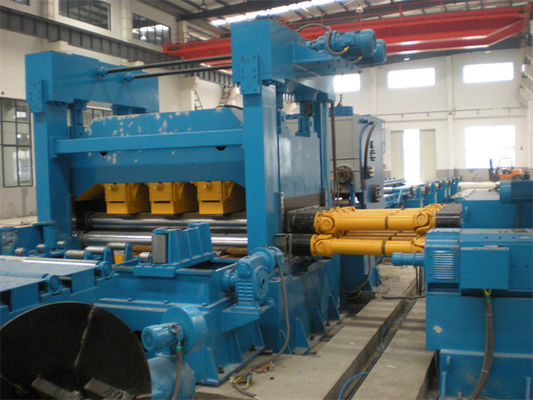

4. Niveleur résistant
le nombre de niveleur résistant sera 13pcs, 11pcs ou 9pcs, diamètre des rouleaux sera 180mm -230mm -300mm,
L'espace et l'angle des rouleaux supérieurs et des rouleaux inférieurs peuvent être ajustés.
Aucun arrêt nivelant, le niveleur travaillant sans interruption sans pressurage de la plaque d'acier tandis que la coupe synchro, ceci est bonne pour protéger la surface de plaque d'acier sans laisser la marque de rouleau
Quand le cisaillement est arrêt coupant, le niveleur est saisi et arrêté sous la mesure d'encodeur.

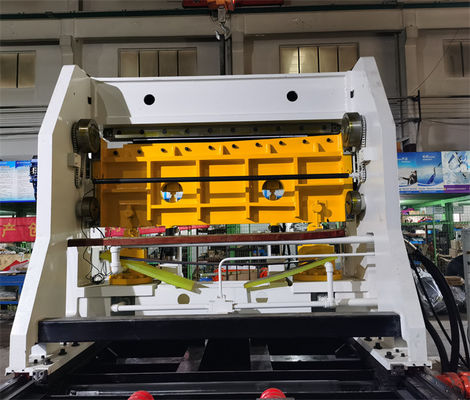

5. cisaillement hydraulique
Cisaillement de voie : Coupe à haute fréquence synchro et cadre fort, station hydraulique forte pour cisailler, grand moteur servo pour le fonctionnement de cheminement synchro de plaque d'acier.
Le cisaillement de basculage hydraulique est arrêt coupant sous la mesure d'encodeur.
6. empileur automatique
La trappe de bombe empilant, reçoivent chaque feuille sur le bras de rouleau, ouvrent les deux bras pour libérer la chute de feuille vers le bas sur la table élévatrice.
La table de petit pain livrent les feuilles empilées extérieures pour emballer.
7. Le contrôle automatique, le processus entier est sous le contrôle de PLC en mode automatique.
