Ligne de découpe de bobine en acier HR de calibre lourd

Ligne de découpe de bobine en acier HR de calibre lourd
Basic Properties
country of origin
Wuxi, en Chine
Brand Name
Jinye
certificat
ISO, CE
PRODUCT MODEL
(1 à 8) X 2000
Trading Properties
MOQ
1 jeu
Packing
7 x 40HC
period for dispatch
180 -210days
payment method
L/C, T/T
Supply Capacity
5sets par an

Product Details

Mettre en évidence:

q235 ligne de découpe de bobine

,

q195 ligne de découpe de bobine

,

Machine à découper des bobines en acier HR

Name: Ligne de découpe de bobine en acier HR de calibre lourd
Heavy Gauge: 1 à 8 mm
Coil Width: 1000 à 2000 mm
Coil Weight: 30t
Number Of Slitting: 8 mm x 8 découpes
Slitting Speed: Réglable de 0 à 120 m/min
Land Area: 40m x 13m
Total Power: 500 kW
Recoil Mandrel: diamètre de 610mm
Tension Type: 5 rouleaux
Uncoiler: Les deux têtes
Knife Change: Les bras à levier rotatif
Recoiler: Séparateur portail de cadre
Product Brief
Ligne de découpe de bobine d'acier HR de calibre lourd pour 8 x 2000 ASTM1008, Q195, Q235, 08acier En ce qui concerne les lignes de découpe de bobines d'acier de calibre lourd, nous avons fourni 6x2000 double slitters machine de découpe de plaque d'épaisseur haute traction à l'Inde, 8 x 2000 double ...
Product Description

Ligne de découpe de bobine d'acier HR de calibre lourd pour 8 x 2000 ASTM1008, Q195, Q235, 08acier



En ce qui concerne les lignes de découpe de bobines d'acier de calibre lourd, nous avons fourni 6x2000 double slitters machine de découpe de plaque d'épaisseur haute traction à l'Inde, 8 x 2000 double tête ligne de découpe à l'Algérie et la Russie,16 x 1650 HR ligne de coupure vers la MalaisieNous concevons la machine à découper comme le souhaitent les clients.

Coupe de tôle en bobine épaisse dans la direction longitudinale, comme l'acier au carbone normal de 8 mm, 10 mm, 12 mm, 14 mm, ou coupe de jauge lourde à haute traction, par exemple 4 mm, 5 mm, 6 mm, 7 mm, 8 mm, etc.la machine à découper doit supporter des charges lourdes et la structure de la machine doit être robuste et fonctionner automatiquement..





Caractéristiques:

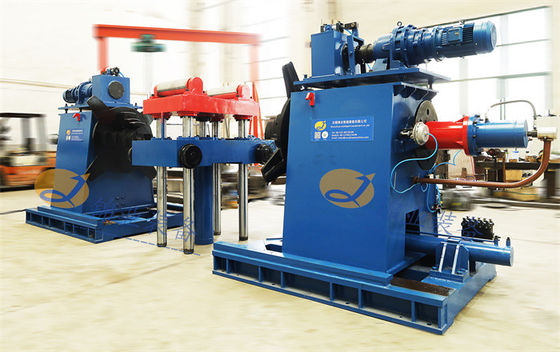

  1. Grand découler à double tête: les plaques de bobines d'acier épaisses sont souvent lourdes avec un grand diamètre extérieur, le poids maximal de la bobine peut être de 30 à 40 tonnes et le diamètre extérieur peut atteindre environ 2200 mm.Les diamètres de la bobine interne ne sont pas si réguliers, en regardant une forme ovale, les deux mandrels cône opposés peuvent facilement soutenir la bobine à l'intérieur.

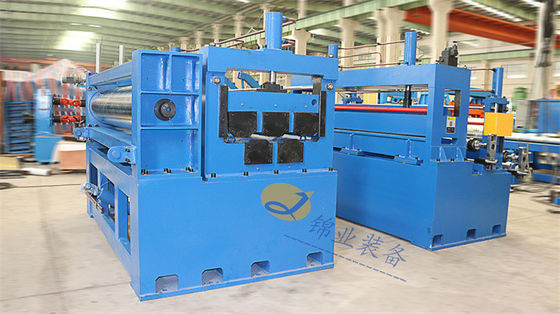

  2. 5 rouleaux de pré-nivellage avant la découpe: une plaque épaisse a été enroulée pour devenir des bobines en ligne de laminage, le rayon de laminage des bandes est fort,Le niveauur peut aplatir le rayon de flexion de la bobine pour devenir plat., prêt pour une découpe ultérieure.
  3. Tenseur à cinq rouleaux: la tension des cinq rouleaux est de 3 sur 2 structure de rouleaux, tenant étroitement les bandes d'acier sous une tension de recul stable

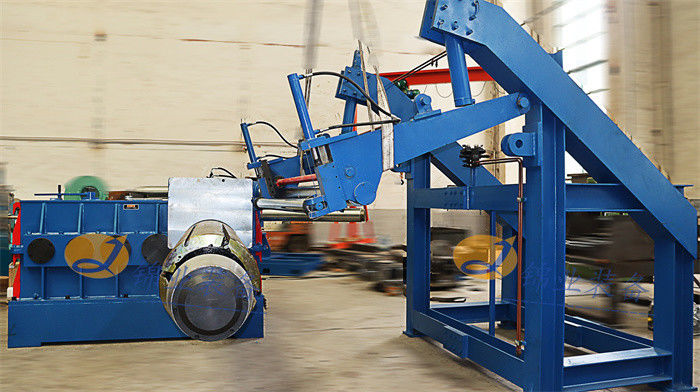

  4. Bandes séparant le châssis de la presse par-dessus le recoiler: pour assurer un recul continu, chaque bande doit être maintenue en ordre et serrée d'une couche par-dessus la couche inférieure,cadre de presse hydraulique de séparation solidement debout sur la fondation, en appuyant l'arbre séparateur sur des bandes de recul par deux cylindres hydrauliques.
  5. Slitter et recoiler: la structure est la même que la normale, beaucoup plus solide, et certaines pièces adoptent un matériau spécial.
  6. Guide latéral de réglage motorisé: pour la feuille d'échelle d'épaisseur, le guide latéral de réglage est motorisé en appuyant sur le bouton du panneau.
  7. Deux enrouleurs de ferraille de chaque côté: entraînés indépendamment par un grand moteur à fréquence de courant alternatif, avec déplacement de la bobine de ferraille.
  8. Contrôle électrique: le boîtier principal est situé derrière la machine à découper du côté de l'entraînement, les panneaux d'opérateurs sont placés devant la machine, qui dispose d'écrans tactiles et de PLC Siemens.



 Composition et paramètres:



Je ne veux pas. Composition Paramètre
1 Voiture à bobine d'alimentation 30T
2 Décapsuleur à double mandrin Φ500-800 mm, charge de 30 T
3 Réglageur à pinces et à cinq rouleaux Φ200 mm, 75 kW
4 Cisaillement hydraulique 10 x 2000
5 Table à rouleaux de transmission Longueur de 4000 mm
6 Guide latéral et rouleau de pression Largeur de 500 à 2000 mm
7 machine à découper Φ280 mm, 250 kW
8 Le rouleau de déchets de bord et les bandes de queue 7.5KW x 2
9 Accumulateur à puits Longueur de 5000 mm
10 Pré-séparateur, tensionneur, rouleau de balancement Double séparation, 3 sur 2 rouleaux et tension de type plaque
11 Unité d'enroulement (avec disque de séparation, poussoir) Φ610 mm, 300 kW, 30 T
12 Des bobines déchargent le chariot 30T
13 Système hydraulique Ventilateurs Rexroth, pompe Yuken
14 Système de commande électrique Parker DC drive, PLC Siemens et écran tactile



Ligne de découpe de bobine en acier HR de calibre lourdLigne de découpe de bobine en acier HR de calibre lourd

Ligne de découpe de bobine en acier HR de calibre lourd

Ligne de découpe de bobine en acier HR de calibre lourd
