Basic Properties
country of origin
Wuxi, en Chine
Brand Name
Jinye
certificat
ISO9001
PRODUCT MODEL
La mouche (0,3-3) x 1600 SS
Trading Properties
MOQ
1 jeu
Packing
40HC X 6
period for dispatch
150-180 jours
payment method
T/T, L/C
Supply Capacity
10 ensembles par an

Product Details

Mettre en évidence:

Coupe volante de cisaillement à la ligne de longueur

,

Double empilage coupé en longueur

,

SUS Coupe volante à la ligne de longueur

Name: Coupe à double empilage de la tige volante à la ligne de longueur
Sheet Material: Galvaleur de l'IGP SUS CR
Sheet Thickness: 0.3-3.0 mm
Sheet Width: 300-1600mm
Coil ID: 508mm, 610mm
Coil OD: 2 000 mm
Coil Weight: 20T
Cutting Speed: 180 pièces /min
Cutting Length: 200 à 3000 -6000 mm
Cutting Style: Cisaillement rotatif AC 160 kW
Leveler: 6 Hi 132KW
Total Power: 450KW
Land Area: 35m x 10m
Stacking: Des appareils à double empilage
Monitor Screens: 6
Product Brief
L'équipement est équipé d'un dispositif de détection de l'humidité. Les bobines en acier galvalume SUS CR GI GP peuvent être traitées par ligne de découpe à cisaille volante La tôle d'acier inoxydable a une résistance beaucoup plus élevée et une meilleure apparence que la tôle d'acier au carbone ...
Product Description

L'équipement est équipé d'un dispositif de détection de l'humidité.



Les bobines en acier galvalume SUS CR GI GP peuvent être traitées par ligne de découpe à cisaille volante

La tôle d'acier inoxydable a une résistance beaucoup plus élevée et une meilleure apparence que la tôle d'acier au carbone ordinaire,et nécessite une précision plus élevée, une ligne de coupe plus solide qui prend bien soin de la protection de la surface de la tôle en acier inoxydable.



Paramètres:

Je ne veux pas. Nom de l'article Paramètres
1 Vitesse de ligne 0 à 80 m/min
Vitesse de coupe Longueur de feuille ((mm) temps de coupe ((pcs/min)
  500 mm 150 pièces
  800 mm 100 pièces
  1500 mm 53 pièces
  2000 mm 40 pièces
  3000 mm 27 pièces
  4000 mm 20 pièces
  6000 mm 14 pièces
2 Puissance totale ~480 kW
3 Nombre d'opérateurs Technicien 1 personne, ouvriers 2-3 personnes
4 Surface du terrain L40m × W10m



Les personnages:

1- Le dépliant.

Décodage actif avec tension arrière, pratique pour le contrôle de la tension et le retour de la bobine, faible bruit.

Le capteur ultrasonique vérifie le diamètre de décodage (peut vérifier librement si une pochette en caoutchouc est disponible à l'intérieur), la tension peut être réglée librement et ralentie tout en atteignant la queue de bobine en mode automatique.Le laser mesure la distance, l'opérateur définit la largeur de la bobine d'acier sur l'écran tactile et charge la bobine d'acier sur le mandrin, appuyez sur le bouton pour centraliser la bobine sur la ligne centrale.La pression d'expansion du mandrin est compensée dans le temps pour éviter une déviation de la bobine d'acier si la libération de pression.

2Le pelliculeur de papier est contrôlé par un bouton à proximité, un panneau de décodage et un panneau principal, avec un capteur photoélectrique pour vérifier l'alarme de rupture du papier.

3- Une bonne disposition de la protection de la surface du produit en tôle sur la conception et la fabrication de la machine.

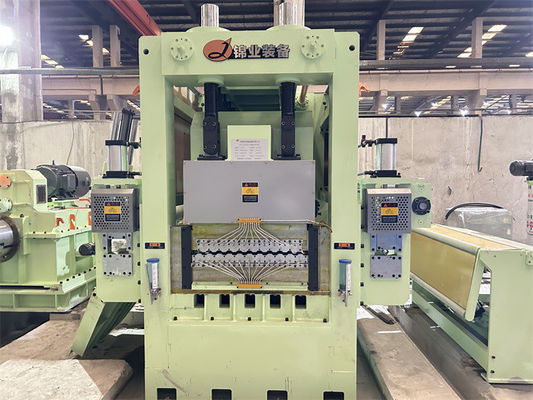

4. 6machine de nivellement élevé ((rouleaux de travail, rouleaux intermédiaires et groupes de rouleaux de secours,assurer la rigidité et l'uniformité des rouleaux de nivellement, le diamètre du rouleau peut être plus petit et la planéité de nivellement meilleure.

5L'inclinaison des rouleaux de nivellement portant des sièges peut être réglée en fonction du degré de flexion des rouleaux de nivellement.Le contact entre les sièges à rouleaux de secours et les poutres supérieures et inférieures est un contact sphérique de surface., lorsque les rouleaux de secours sont réglés, la position peut être librement corrigée pour assurer le contact de ligne entre les rouleaux de secours et les rouleaux intermédiaires, ce qui est bon pour protéger les rouleaux de travail.Les rouleaux de nivellement tournent plus lentement pendant que NC alimente pour protéger la surface de la feuille.

6. Alimentateur de longueur de feuille: double positionnement contrôlé par un contrôleur en boucle fermée peut éviter l'effet de nivellement à la taille de la feuille, ce qui rend la coupe à longueur avec une grande précision.

Le servo-alimentateur est constitué de deux paires de rouleaux de pincement qui alimentent avec précision sans glisser.

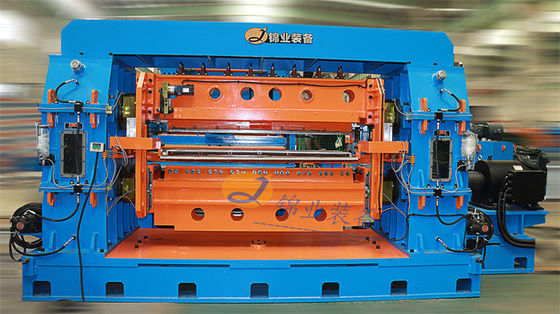

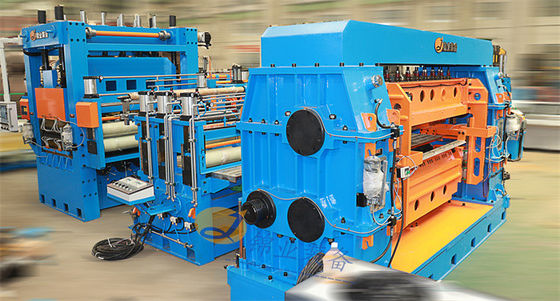

7- Le cisaillement rotatif coupe en continu de nombreuses longueurs de quantités fixes sans arrêter la machine.Servo réglage de l'écart de lame avec fonction de mémoire peut réaliser l'écart de lame rapide réglage

9. Toute la partie structurelle soudée de la machine va être trempée pour libérer complètement la contrainte de soudage, de cette façon, la précision de fabrication de la machine sera stable pendant longtemps.Toutes les grandes pièces sont usinées par une énorme machine-outil ou un centre CNC pour assurer la précision de l'usinageToutes les pièces externalisées utilisent des marques nationales ou nationales de renommée dont la qualité et les performances sont bonnes.

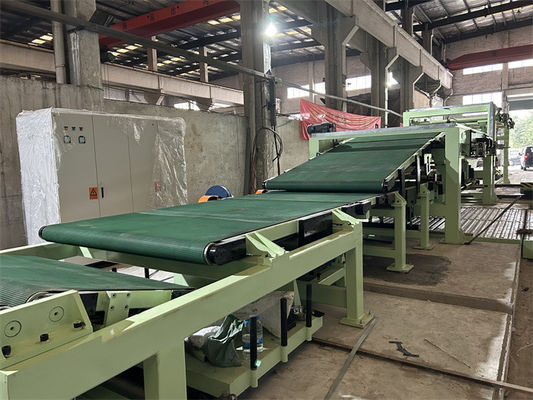

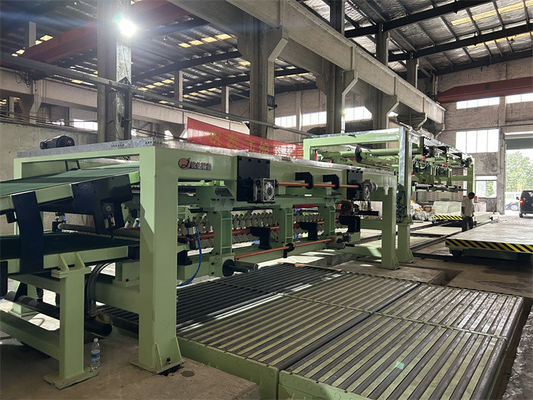

10. Empilage: après coupe, le convoyeur à bande livre la feuille coupée au premier empilateur, la table à ciseaux descend automatiquement avec la hauteur des feuilles empilées augmentant sur la table,lorsque le nombre de feuilles atteint la quantité fixée, appuyez sur le bouton du panneau pour changer le convoyeur de feuille vers le deuxième empileur. Appuyez sur le bouton pour laisser la table de ciseaux descendre vers le bas, puis la table de roulement de sortie livrer les feuilles vers le côté d' opération.Par ici!, la découpe d'une bobine d'acier est continue et efficace.
